9.1 Display testen

a) Wenn das Display „
rotierendes Testmuster.
b) Vergewissern Sie sich, dass alle sieben Segmente in den beiden Anzeigefenstern während des Test
saufleuchten. Ist dies nicht der Fall, besteht wegen des defekten Displays die Gefahr von Ablesefehlern.
c) Nach Abschluss des Displaytests zeigt das Display ohne zu blinken mit zwei Ziffern den ersten
Parameter an.

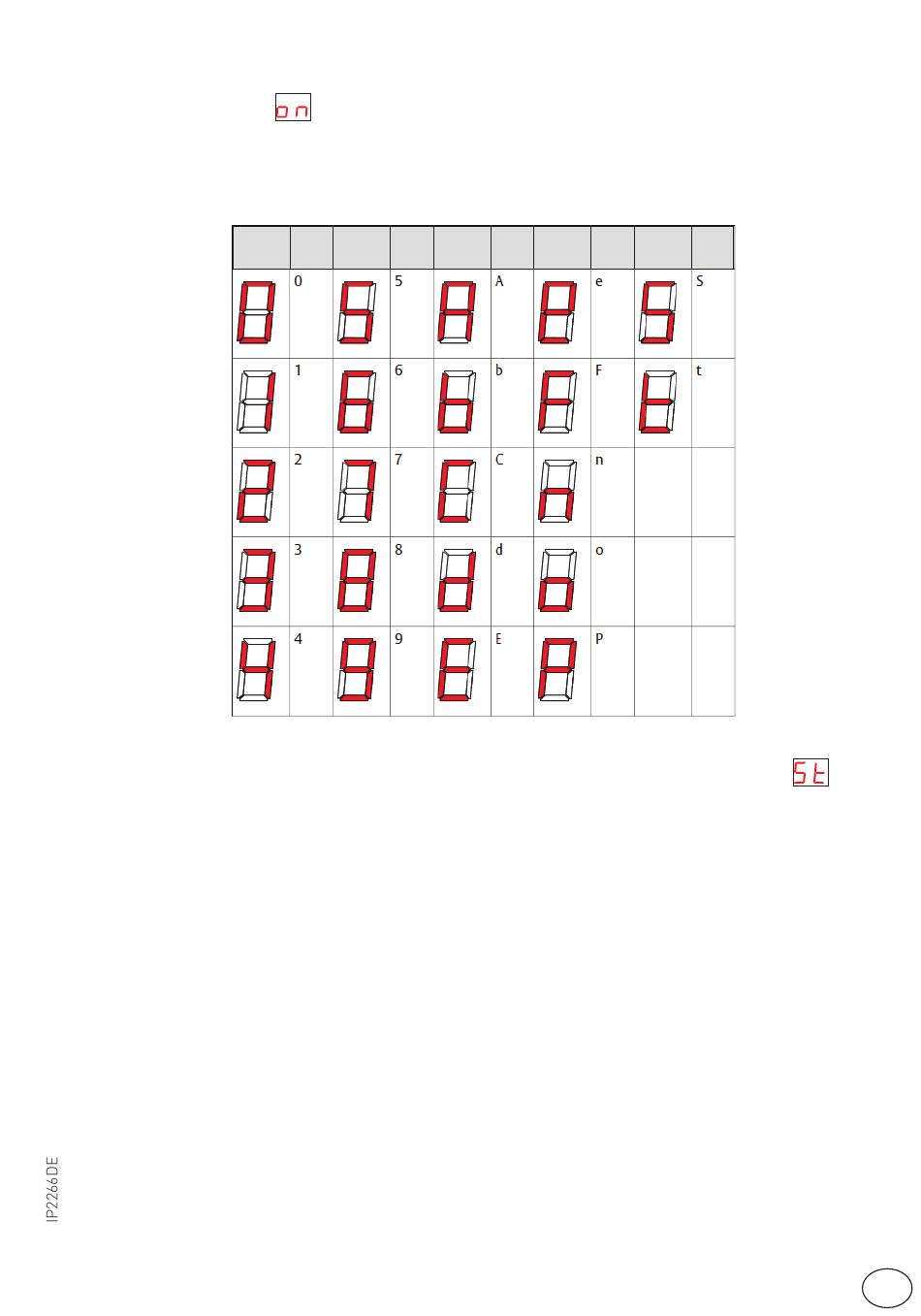

Display Chara

9.2 Statusanzeige auf dem Display

Das Display zeigt die verschiedenen aktiven Impulse an. Die Statusanzeige beginnt mit „
Status. Es folgen eine oder mehrere Ziffern.
Sie stehen für die verschiedenen im Antrieb aktiven Impulse.
Diese Impulse sind:
00= Schlüsselimpuls
01= Innerer Impuls
02= Äußerer Impuls
03= Synchronisierungsimpuls
05= Anwesenheitsimpuls 1
06= Anwesenheitsimpuls 2
07= Seitlicher Anwesenheitsimpuls 1
08= Seitlicher Anwesenheitsimpuls 2
09= Stoppimpuls
10= Notöffnungsimpuls
13= Befehl Schließen
14= Schwesternimpuls
24= "Push and go"- Impuls
25= OPEN/CLOSE Impuls
28= Brandmelderimpuls
47= Schleusenfunktion deaktivieren
" zeigt, die SELECT taste drücken. Die beiden Displayfenster zeigen ein
Chara
kter Display kter Display
Chara Chara
kter Display kter Display
