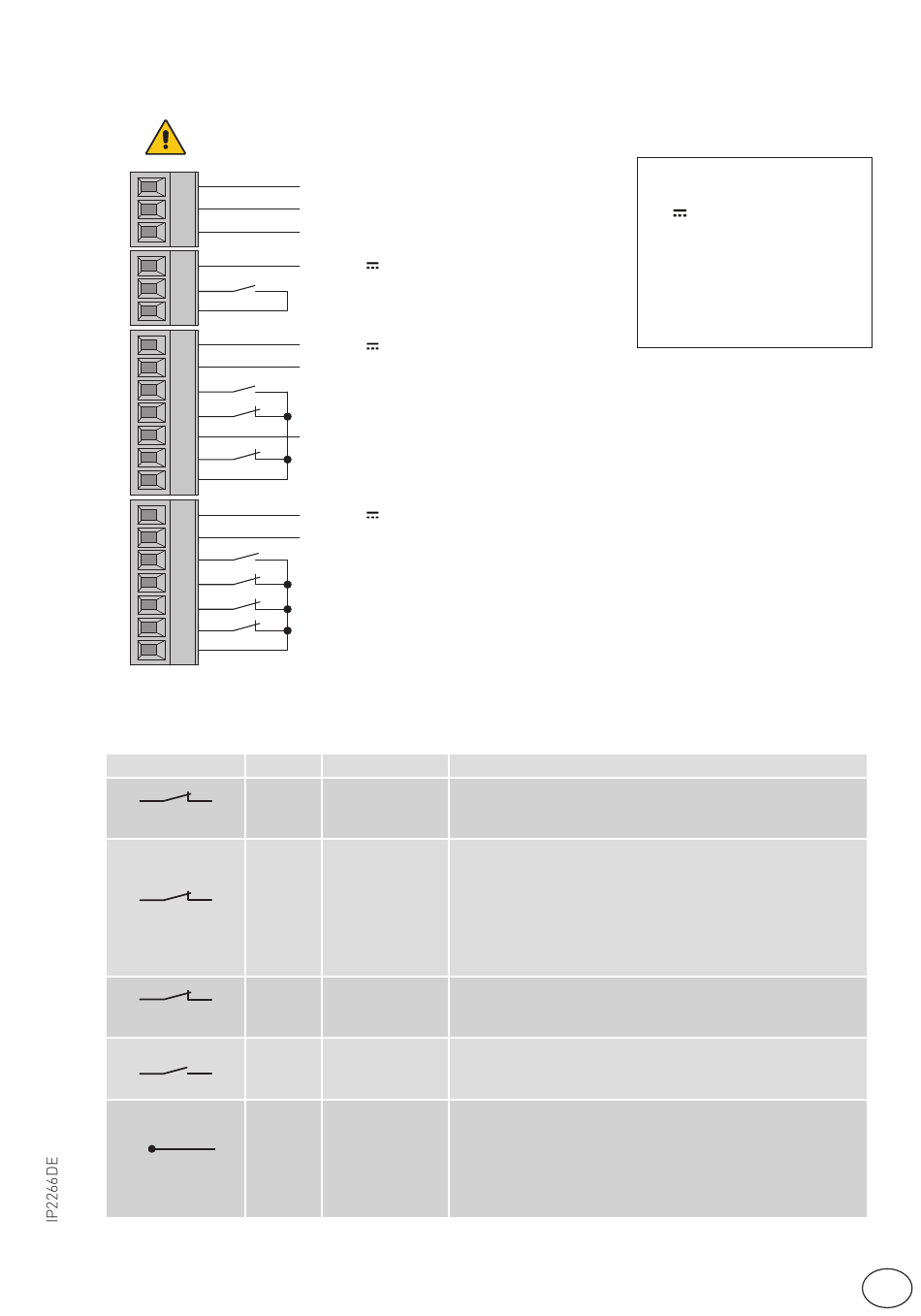

8.2 Klemmenbelegung der Steuerung

Die nicht belegten NC-Kontakte der Sicherheiten überbrücken
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1

8.2.1 Befehle

Kontakt
1 2
Öffner
(Ref. Parameter 27)
1 3
Öffner
(Ref. Parameter 46)
1 4
Öffner
(Ref. Parameter 28)
1 5 Schliesser
6
(Ref. Parameter 29)
NICHT VERWENDEN
Verriegelung
Anschlüsse für die
}
Verriegelung Verriegelung (Hauptspule)
(+) 24 V
Öffnungsimpulsgeber Innen
(-) 0 V
(+) 24 V
Test Anwesenheitssensoren der Hauptschließkante
Schlüsselbefehl AUF
Anwesenheitssensor 2 Hauptschließkante
Innen impuls überwachung (Bewegung)
Anwesenheitssensor 1 Hauptschließkante
(-) 0 V
(+) 24 V
Test Anwesenheitssensoren Nebenschließkanten
Öffnungsimpulsgeber Außenseite
Anwesenheitssensor 2 Nebenschließkante
Stop
Anwesenheitssensor 1 Nebenschließkante
(-) 0 V
ANWESENHEITS- Schließen Sie den Anwesenheitssensor 1 Nebenschließkan-
SENSOR 1 NEBEN- te wie im Beispiel in Absatz 12 gezeigt an.
SCHIESSKANTE
Das Öffnen des Sicherheitskontakts stoppt die Bewegung
des Antriebs.
ACHTUNG: Wenn der Kontakt geschlossen wird, schließt
STOP sich die Türe.
ACHTUNG: Die Notöffnung (12V-Akku) hat Priorität (= die
Türe öffnet sich bei einem Stromausfall, auch wenn der
STOP-Kontakt geöffnet ist).
ANWESENHEITS- Schließen Sie den Anwesenheitssensor 2 Nebenschießkante
SENSOR 2 NEBEN- wie im Beispiel in Absatz 12 gezeigt an.
SCHIESSKANTE
ÖFFNUNGSIM- Schließen Sie den Öffnungsimpulsgeber Außen wie in den Bei-
PULSGEBER spielen in den Absatz 12 gezeigt an.
AUSSENSEITE Die Schließung des Kontakts aktiviert eine Öffnungsbewegung.
Die Testklemme an die Anwesenheitssensoren Neben-
schließkanten anschließen.
TEST ANWESEN-
HEITSSENSOREN Die Klemme 6 aktiviert vor jedem Vorgang einen Test der
N E B E N - seitlichen Anwesenheitssensoren Nebenschließkanten .
SCHLIESSKANTEN Wenn der Test fehlschlägt, erscheint ein Alarmsignal auf
dem Display.
23
HINWEIS: Stromversorgungs-
ausgang für externes Zubehör
24V .
0,64 A: DAS200;
1 A: DAS200HD-DAS200RG.
Die maximale Stromaufnahme
entspricht der Summe aller
Klemmen am Stromversor-
gungsausgang (1-7;8-14;15-17).
(diesen Kontakt verwenden wenn
nur 1 Anwesenheitssensor
angeschlossen wird)
(diesen Kontakt verwenden wenn
nur 1 Anwesenheitssensor
angeschlossen wird)
