Entre Matic Ditec DAS200 Technisches Handbuch Seite 22

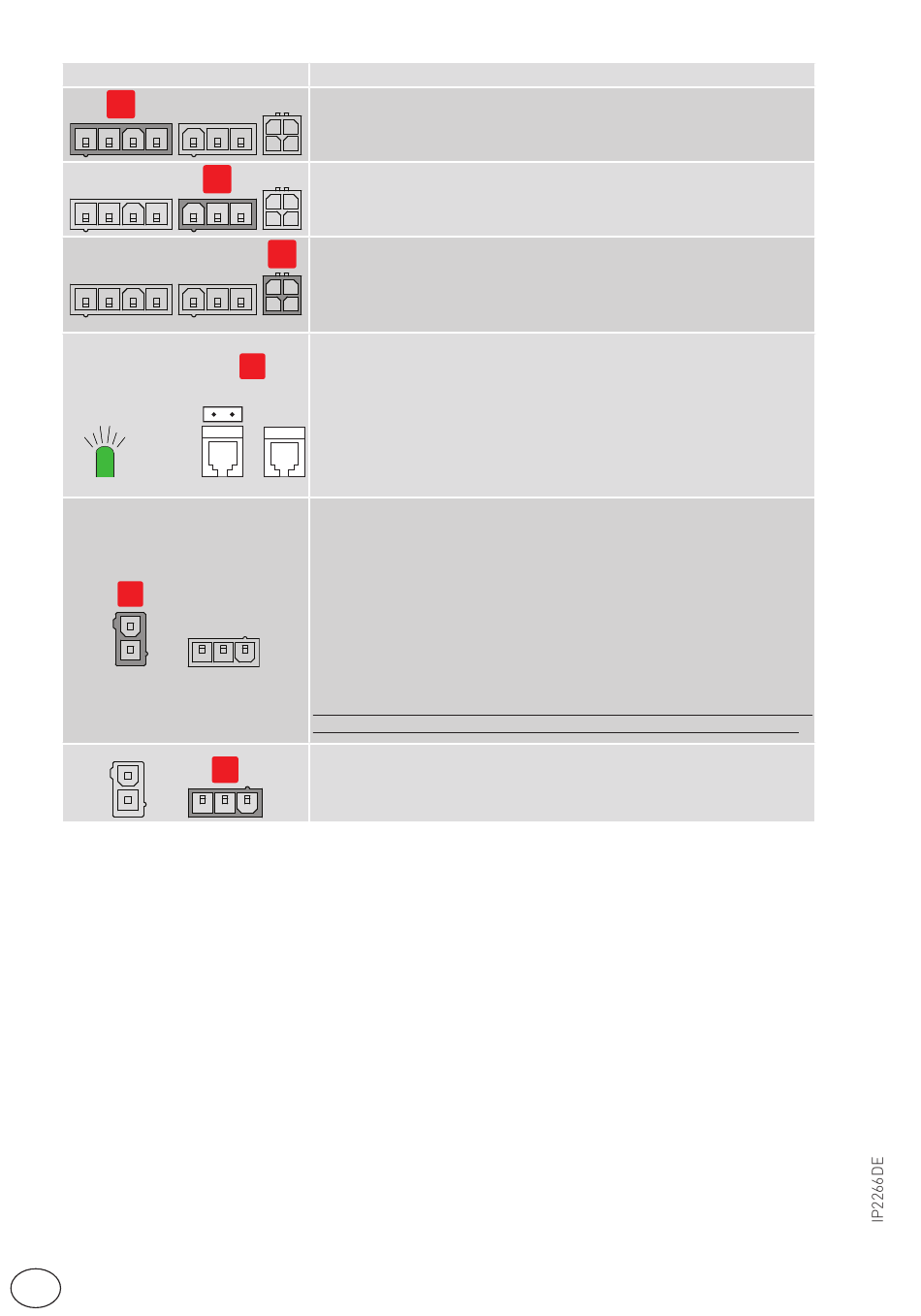

Ausgang Beschreibung
A Anschluss des Netzteils
B Motoranschluss
Encoder-Anschluss
C
Anschluss für:
D
- Programmschalter;
- Netzwerkverbindung der miteinander verbundenen Betreiber;
jumper
- Anschluss für Bluetooth-Schnittstelle,
Grüne LED
Grüne LED: Wenn diese LED aus ist oder blinkt, bedeutet dies, dass die
Steuerung nicht richtig funktioniert.
JUMPER: zu verbinden Anschluss von mehr als zwei Einheiten (Steue-
rung bzw.Programmschalter) am externen Bus.
Anschluss des Akkusatzes DAS901BAT1 - DAS902BAT2 (optional)
Bei fehlender Netzspannung ermöglichen die Akkus den Betrieb des
Antriebs.
Siehe Parameter 38 und 41.
Zum Aufladen der Akkus das Netz und den Akkusatz mindestens 30
E
Minuten vor dem Anlagenstart anschließen.
ACHTUNG: Um das Aufladen zu ermöglichen, muss der Akkusatz im-
mer an die elektronische Steuerung angeschlossen sein.
Regelmäßig den Leistungszusstand des Akkusatzes prüfen.
Wenn die Netzspannung fehlt, kann die Türe mit einem Schlüsse-
löff-nungsbefehl zwischen 8 und 12 geöffnet werden.
HINWEIS: Verwenden Sie Akkus vom Typ 12V 1,2mAh NiMH. Wenn ein
anderer Akkutyp verwendet wird, können diese beschädigt werden!
Motoranschluss1DAS20RGQE
F
