Ganzglasflügel

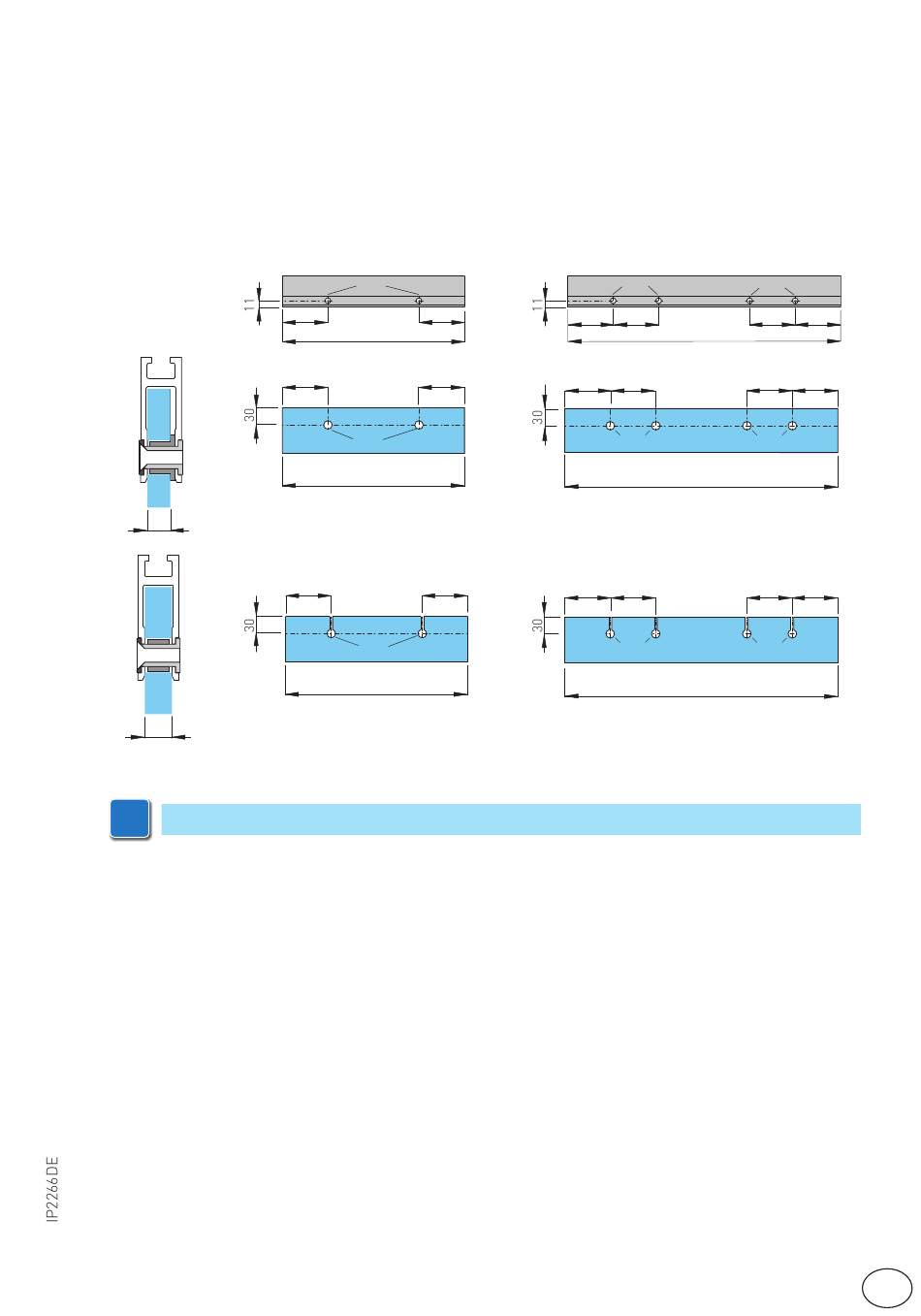

Auf der Abbildung werden die Verarbeitungsmaße des Aluminiumprofils AC1356 und des Glases
angegeben.
Die Befestigung sieht durchgehende Bohrungen mit Ø10 auf dem Aluminiumprofil und mit Ø15 auf
dem Glas vor. Die Anzahl der Bohrungen und ihr Abstand richten sich nach der Breite des Flügels. Es
wird empfohlen, Silikon zwischen der Glaskante und der inneren Unterseite des Profils einzufügen.
10
12
i
Zur Montage des Aluminiumprofil AC4255 oder AC4870, konsultieren Sie dem Handbuch.
