Befestigung des Trägerprofils mit den mitge-
6.
lieferten Flügelverankerungsklammern
Alle Maße sind in Millimetern (mm) ausgedrückt, wenn nicht anders angegeben.

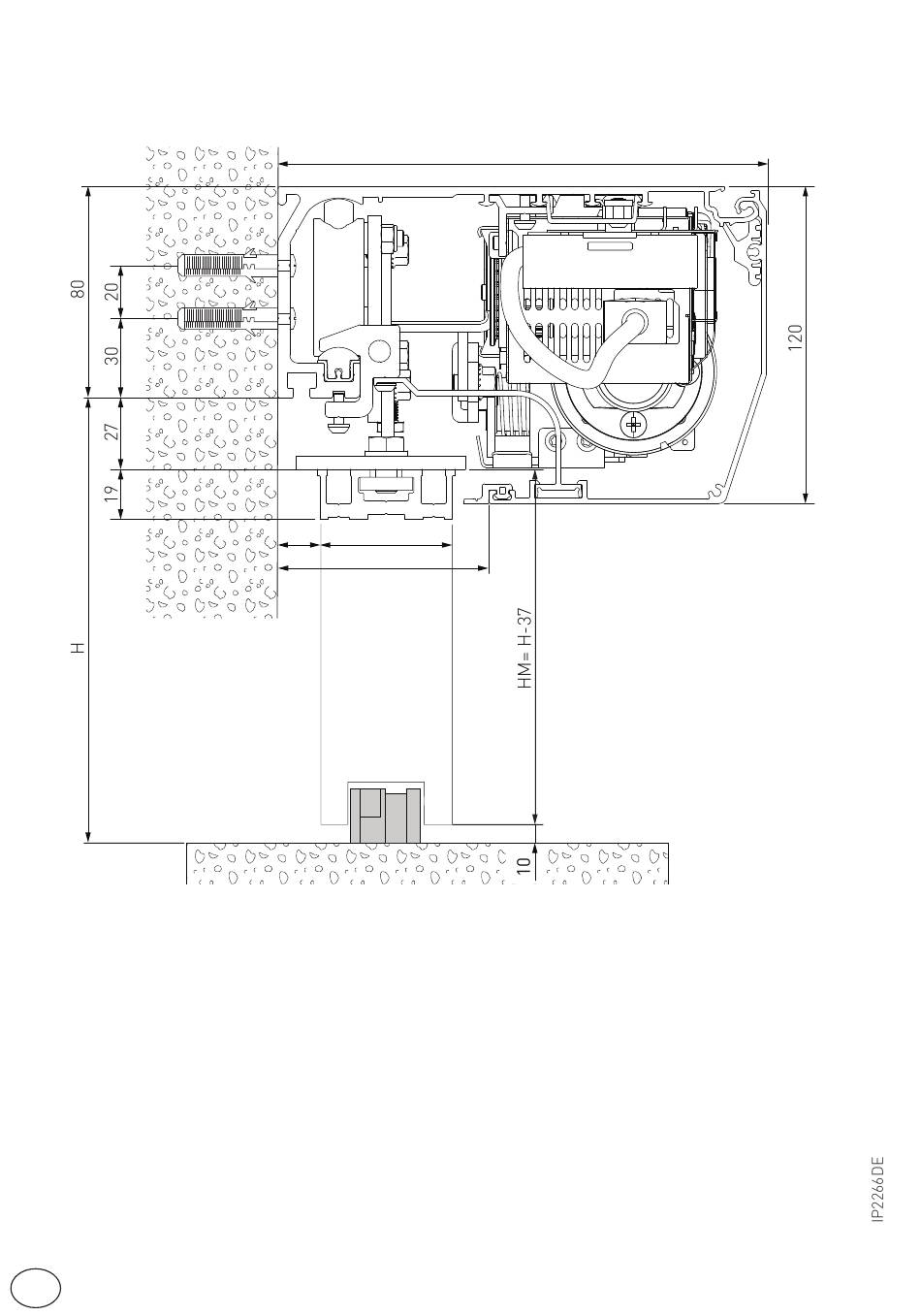

Aus der Abbildung sind die Maße für die Wandbefestigung des Antriebs ersichtlich.
Dabei wurde angenommen, dass die Flügel mit Profilen hergestellt wurden, die nicht von unserem
Unternehmen gefertigt wurden.
Wenn die Flügel mit DITEC Profilen der Baureihe ALU/PAM: hergestellt wurden, finden Sie die Maße
in den entsprechenden Handbüchern.
Bohren Sie die Laufschiene auf der Bezugslinie auf der Rückseite der Laufschiene an und befestigen
Sie sie mit M6 Ø12 Stahldübeln oder 6MA Schrauben. Die Befestigungspunkte mit einem Abstand von
ca. 400 mm befestigen.
Sicherstellen, dass die Laufschiene nivelliert ist, ihre Rückseite einen rechten Winkel mit dem Boden
bildet und die Wand in Längsrichtung keine Unebenheiten aufweist. Eventuelle Unebenheiten der
Wand müssen mit Eisenplatten, an denen dann die Laufschiene befestigt wird, ausgeglichen werden
ACHTUNG: Die Befestigung der Laufschiene an der Wand muss sicher und dem Gewicht der Flügel
angemessen sein.
ACHTUNG: Beschädigen Sie die Gleitführung für die Räder während der Bearbeitung nicht. Die
Führung reinigen.
DE
16
50
80
10
185
