AMPROBE EUROPE

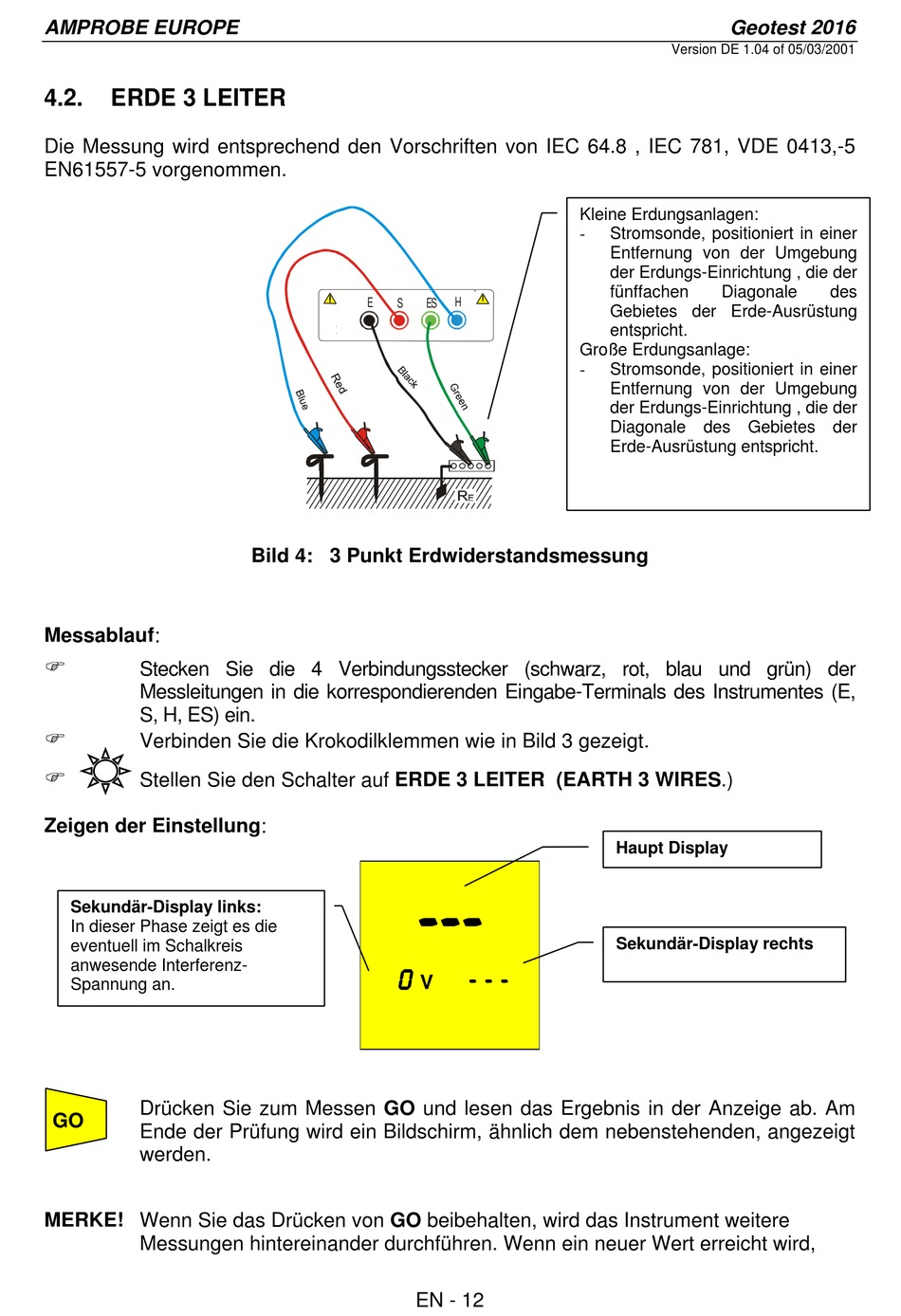

4.2.
ERDE 3 LEITER
Die Messung wird entsprechend den Vorschriften von IEC 64.8 , IEC 781, VDE 0413,-5
EN61557-5 vorgenommen.
Messablauf:
Stecken Sie die 4 Verbindungsstecker (schwarz, rot, blau und grün) der
Messleitungen in die korrespondierenden Eingabe-Terminals des Instrumentes (E,
S, H, ES) ein.
Verbinden Sie die Krokodilklemmen wie in Bild 3 gezeigt.
Stellen Sie den Schalter auf ERDE 3 LEITER (EARTH 3 WIRES.)
Zeigen der Einstellung:
Sekundär-Display links:
In dieser Phase zeigt es die
eventuell im Schalkreis
anwesende Interferenz-
Spannung an.
Drücken Sie zum Messen GO und lesen das Ergebnis in der Anzeige ab. Am
GO
Ende der Prüfung wird ein Bildschirm, ähnlich dem nebenstehenden, angezeigt
werden.
MERKE! Wenn Sie das Drücken von GO beibehalten, wird das Instrument weitere
Messungen hintereinander durchführen. Wenn ein neuer Wert erreicht wird,
E
S
E
S
CAT II I
440 V
P-N-PE
H
250 V
Bild 4: 3 Punkt Erdwiderstandsmessung
---
0
V
EN - 12
Kleine Erdungsanlagen:
-
H
ES
ES
H
Große Erdungsanlage:
-
- - -
Geotest 2016
Version DE 1.04 of 05/03/2001
Stromsonde, positioniert in einer
Entfernung von der Umgebung
der Erdungs-Einrichtung , die der
fünffachen
Diagonale
Gebietes der Erde-Ausrüstung
entspricht.
Stromsonde, positioniert in einer
Entfernung von der Umgebung
der Erdungs-Einrichtung , die der
Diagonale des Gebietes der
Erde-Ausrüstung entspricht.
Haupt Display
Sekundär-Display rechts
des
