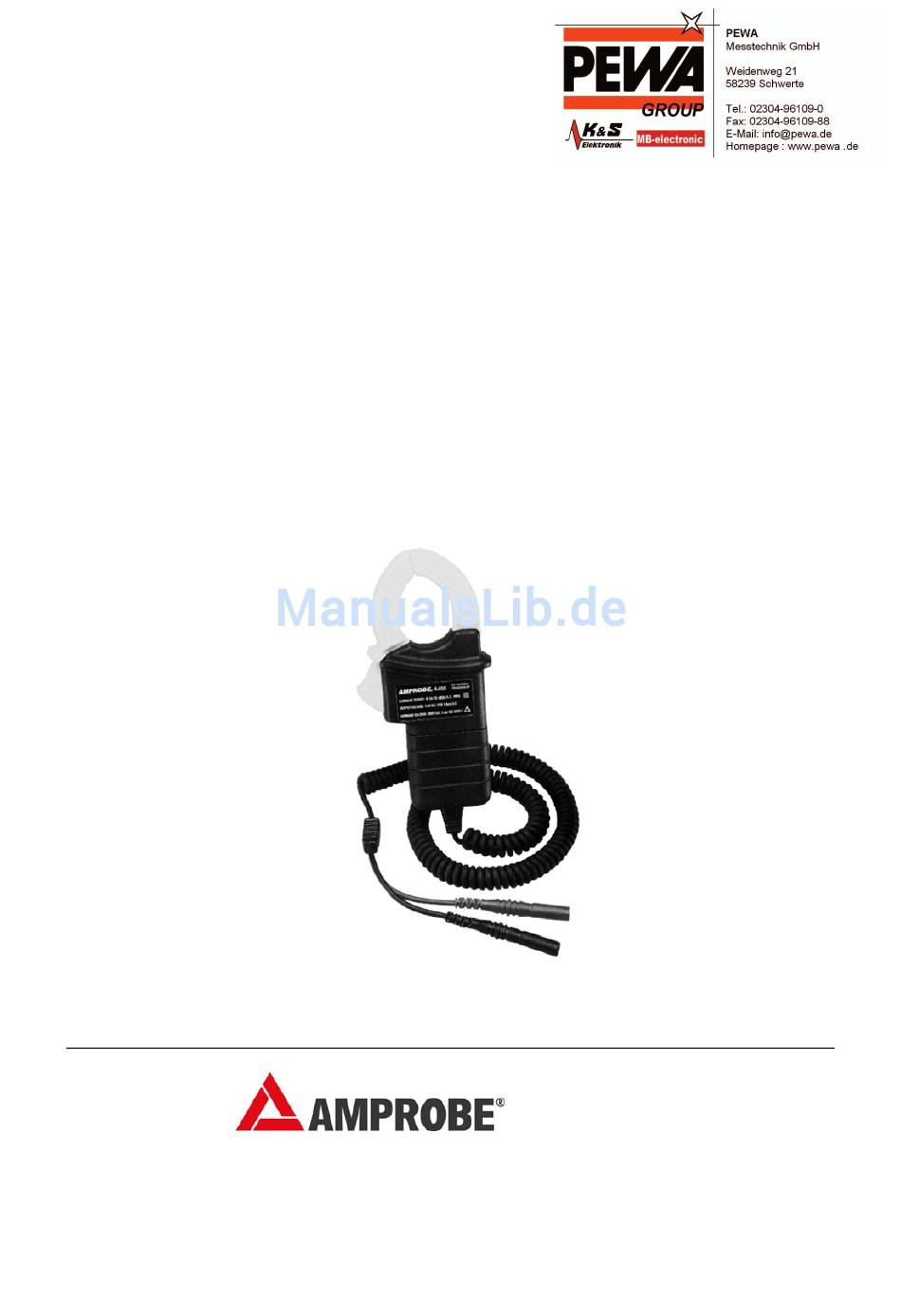

- Seite 1 A-400 Wechselstrommeßwandler Bedienungsanleitung Beachten Sie bitte die Sicherheitshinweise auf Seite 3. Die Garantiebedingungen entnehmen Sie Seite 2. Amprobe Europe GmbH Lürriper Strasse 62, 41065 Mönchengladbach, Tel. : 02161 - 59906-0, Fax : 02161 - 59906-16...
- Seite 2 Qualitätsmaßstäben für Bauteile und Verarbeitung gefertigt. Die Betriebsbereitschaft seiner Funktionen wurde gemäß des hohen Prüfstandards von AMPROBE Instruments getestet. AMPROBE Instruments gewährt auf Material wie Verarbeitung eine Garantie von einem Jahr ab Kaufdatum, vorausgesetzt, das Gerät wurde nicht geöffnet oder in seiner Bauweise verändert.
- Seite 3 3. Zur Vermeidung elektrischer Stromschläge und/oder einer Beschädigung des Gerätes darf an die Ausgänge des Gerätes kein Strom angelegt werden. 4. Vor Prüfung des Stromkreises ist darauf zu achten, daß das Zubehör des A-400 korrekt eingestöpselt und über die Wahlschalter der richtige Meßbereich und die gewünschte Meßfunktion eingestellt wurde.
-
Seite 4: Einleitung

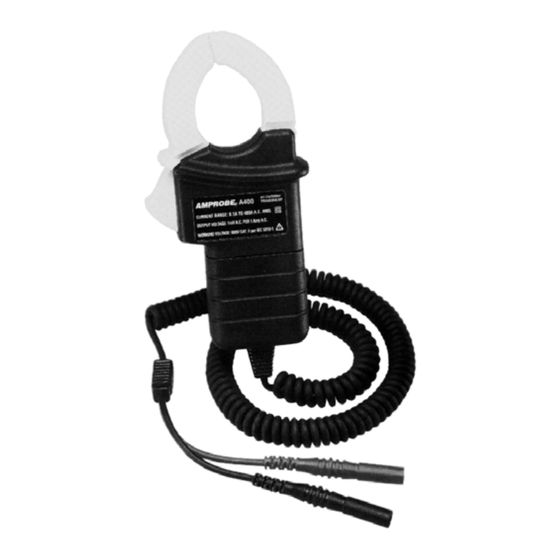

Vorsicht Zur Vermeidung von Beschädigungen des Meßgerätes: ist das A-400 vor einem Funktionswechsel stets vom Stromkreis zu nehmen. Einleitung Amprobes AC Meßzange A-400 wurde entwickelt, um den Multimetermeßbereich auf AC Trms von 0,1A bis 400A AC RMS auszuweiten. Produktbeschreibung 400A AC-Meßbereich, 1,9% Ausgangsmeßgenauigkeit, geeignet für Adapter von 1,14“... - Seite 5 1-3 Technische Daten Strommeßbereich: 0,1 bis 400A AC RMS Ausgangsspannung: 1mV AC pro 1 A Genauigkeit Betriebsspannung: 600V Kat. II nach IEC 1010-1 Maximale Einsatzhöhe: 2.000m Betriebstemperatur: 0°C bis 45°C < 75% relative Luftfeuchtigkeit Lagertemperatur: -20°C bis 60°C Temperaturkoeffizient: 0,2 x (angegebene Genauigkeit/°C) < 18°C oder > 28°C Maximaler Ausgangswiderstand: 75Ω...
- Seite 6 1. Wählen Sie mit dem DMM die ACV-Funktion und stellen Sie vorzugsweise einen der Millivolt- oder den 2V AC-Meßbereich ein. 2. Schließen Sie die Meßleiter des A-400 an den V beziehungsweise COM Eingang 3. Drücken Sie den Zangenöffner herunter und klemmen Sie die Zange um einen einzelnen Leiter herum.
- Seite 7 5. Beachten Sie die Anzeige auf dem LCD-Display. Typische Meßwerte finden Sie in der Tabelle im Abschnitt „Elektrische Daten“. Hinweis! Wird das A-400 in Verbindung mit dem Amprobe PMM-1 Multimeterstift verwendet, so kann sich eine Versetzung von 0,004V AC ergeben, wodurch der Meßbereich des A-400 auf 4A bis 300A eingeschränkt wird.
- Seite 8 REV0798SL / Amprobe Europe GmbH / Technische Änderungen und Irrtum vorbehalten...
