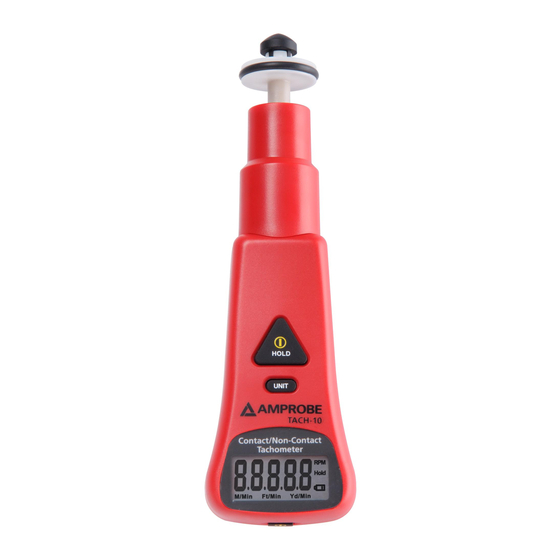

Amprobe TACH-10 Bedienungsanleitung

Berührungsbasiertes / berührungsloses tachometer
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
TACH-10
Contact / Non-Contact
Tachometer
Users Manual
• Bedienungsanleitung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Amprobe TACH-10

Inhaltszusammenfassung für Amprobe TACH-10

  • Seite 1 TACH-10 Contact / Non-Contact Tachometer Users Manual • Bedienungsanleitung...
  • Seite 17 TACH-10 Berührungsbasiertes / berührungsloses Tachometer Bedienungsanleitung Mai 2010, Rev. 1 © 2010 Amprobe Test Tools. Alle Rechte vorbehalten. In China gedruckt.
  • Seite 18 Nutzung und Einsatzbedingungen werden nicht durch die Garantie abgedeckt. Händler sind nicht berechtigt, jegliche Erweiterungen der Garantie im Namen von Amprobe in Aussicht zu stellen. Um Serviceleistungen während der Garantiezeit in Anspruch zu nehmen, übergeben Sie das Produkt mitsamt Kaufbeleg einem autorisierten Amprobe-Prüfwerkzeuge-...
  • Seite 19 Eine Liste mit Distributoren in Ihrer Nähe finden Sie im Bezugsquellen-Bereich bei www.amprobe.com. In den USA und in Kanada können Geräte zum Austausch oder zur Reparatur auch an das Amprobe® Test Tools-Servicecenter (Anschrift weiter unten) eingesandt werden. Reparatur und Austausch außerhalb der Garantiezeit – USA und Kanada Außerhalb der Garantiezeit sollten Geräte in den USA und in...
  • Seite 20 Tach-10 – berührungsbasiertes / berührungsloses Tachometer 1). Konische (konvexe) Kontaktspitze 2). Trichterförmige (konkave) Kontaktspitze 3). Rad (mit Dichtungsring) für lineare Oberfläche 4). Berührungsbasierter Adapter 5). Berührungsloser Rotationsgeschwindigkeitssensor 6). Einheitenauswahltaste 7). Ein-/Aus- und Halten-Taste 8). Batteriefachabdeckung (Rückseite) 9). Ein-/Austaste (Unterseite) 10). Frontblende und LCD-Display 11).
  • Seite 21 1). Anzeige der Rotations-/Oberflächengeschwindigkeit 2). Einheit der Rotationsgeschwindigkeit 3). Einheit der Oberflächengeschwindigkeit 4). So frieren Sie die aktuellste Anzeige ein 5). Energiestandwarnung Ein-/Aus- / HOLD-Taste: • Zum Einschalten des Messgerätes • Zum Ausschalten des Messgerätes länger als 3 Sekunden gedrückt halten. •...
  • Seite 22 Tach-10 – berührungsbasiertes / berührungsloses Tachometer INHALT SYMBOLE ................2 Auspacken und prüfen ............. 2 Einleitung ................3 Merkmale ..............3 Bedienung ................. 3 Automatische Abschaltung ........6 TECHNISCHE DATEN ............6 Wartung und Reparatur ........... 7 Batteriewechsel ............8...

  • Seite 23: Symbole

    • Sie können die transparente Schutzfolie des LCDs entfernen, wenn Sie den Eindruck haben, dass die Anzeige verschwommen ist. AUSPACKEN UND PRüFEN Folgendes sollte im Lieferumfang enthalten sein: TACH-10-Messgerät 9-V-Batterie Konische und trichterförmige Kontaktspitzen Reflektierendes Klebeband Falls etwas fehlen oder beschädigt sein sollte, lassen Sie bitte das komplette Paket von Ihrem Händler gegen ein...

  • Seite 24: Einleitung

    Einleitung Herzlichen Glückwunsch zum Kauf des berührungsbasierten / berührungslosen Tachometers TACH-10. Ein komfortables Instrument zur Messung der Dreh- und Oberflächengeschwindigkeit mittels berührungsbasierter oder berührungsloser Methode. Merkmale • Kompaktes, handliches Design • Berührungsbasierte und berührungslose 2-in-1- Messung • Drei einfache Schritte zum Wechseln des Messmodus •...
  • Seite 25 • Drücken Sie eine der Ein-/Austasten zum Einschalten des Messgerätes. • Bringen Sie die Spitze im rotierenden Objekt an und die Messungen werden am LCD angezeigt. • Bei rotierenden Rädern oder Gurten mit flacher Oberfläche berühren Sie mit dem Dichtungsring am Messgerät die Oberfläche.
  • Seite 26 Schritt 2: Entfernen Sie den Kontaktteil. Schritt 3: Bringen Sie das reflektierende Klebeband an der Oberfläche des rotierenden Objekts an. Schritt 4: Halten Sie die Modustaste gedrückt, um das Messgerät auf U/min einzustellen. (RPM only ) Schritt 5: Halten Sie das Messgerät und richten Sie es auf das rotierende Objekt, das das reflektierende Klebeband anvisiert.

  • Seite 27: Automatische Abschaltung

    Automatische Abschaltung Das Messgerät schaltet sich nach 20-minütiger Inaktivität automatisch aus. Zum Deaktivieren des Ruhezustands Ein-/Aus- und UNIT-Taste zum Einschalten des Messgerätes gleichzeitig gedrückt halten. Lassen Sie erst die Ein-/ Austaste los und „ n “ erscheint am LCD (Abb. 3). Lassen Sie dann die UNIT-Taste los und Sie gelangen in den Messmodus (außer im Ruhezustand).

  • Seite 28: Wartung Und Reparatur

    Gewicht Ca. 90 g (0,2 lb) Batterie 9-V-Batterie LCD-Größe 15 x 33 mm (H x B) (0,6 x 1,3 in) 5 uA (Inaktivität), Stromverbrauch 18 mA (Messung) 4-MHz-Quarzkristall Zeitbasis Sekunde (>60 U/min), Abtastzeit1 >1 Sekunde (10 – 60 U/min) 5 – 30 cm / 2 – 13 in Messabstand (berührungslos) �...

  • Seite 29: Batteriewechsel

    Batteriewechsel Ersetzen Sie Ihre Batterie, wenn die Energiestandwarnung am LCD erscheint. So ersetzen Sie die Batterie: 1. Öffnen Sie die Batteriefachabdeckung 2. Entfernen Sie die alte Batterie und ersetzen Sie sie durch eine neue 9-V-Batterie 3. Schließen Sie die Batteriefachabdeckung Problemlösung 1.
