4. SCHALTER-FUNKTIONEN
4.1.
ERDE 2 LEITER
Sollte immer nur dann angewendet werden, wenn es nicht möglich ist, Erdspieße in den
Boden zu treiben, um ein 3-Leiter-Messung durchzuführen, auch bei TT Installationen ist
es möglich, die vereinfachte 2-Leiter-Methode zu benutzen. (Bild 2)
Um die Prüfung auszuführen, ist ein geeigneter Hilfserder notwendig; ein Stab ist
"geeignet", wenn sein Erdungswiderstand vernachlässigbar ist, und er von der geprüften
Erde-Ausrüstung unabhängig ist.
In Bild 2 ist eine Wasserleitung als Hilfserder Stab benutzt worden. Es kann jedoch
irgendein Metall-Körper, der in den Boden getrieben wird, benutzt werden, vorausgesetzt,
daß den oben erwähnten Anforderungen entsprochen wird.
Mess-Verfahren:
Stecken Sie die 4 Messleitungen (schwarz, rot, blau und grün) in die
korrespondierenden Eingangsbuchsen des Instrumentes (E, S, H, ES).
Verbinden Sie die Krokodilklemmen wie in Bild 2 gezeigt.
Stellen Sie den Schalter auf ERDE 2 LEITER.
Darstellung der Einstellung:
Sekundäre Anzeige auf der
linken Seite:
In dieser Phase zeigt es die
Interferenz-Spannung an, die in
der Schaltung vorhanden ist
E
S
ES

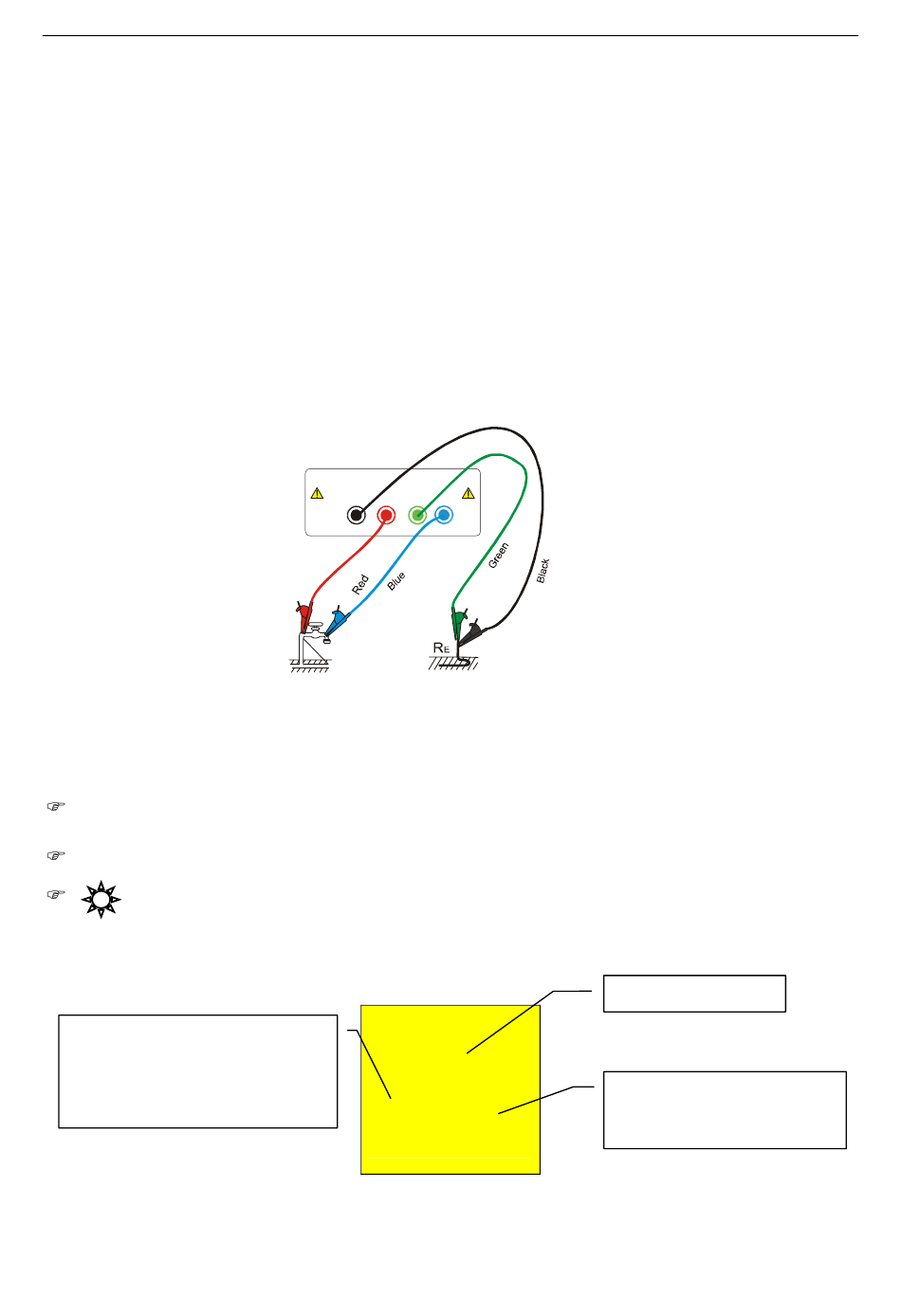

Bild 2: 2 Leiter-Erdwiderstands-Messung
0
V
H
--
- - -
EN - 8
Geotest 2016
Version DE 1.04 of 05/03/2001
Haupt Anzeige
Sekundäre Anzeige auf der
rechten Seite
