Nibe ECS 40 Installateurhandbuch
  1. Anleitungen
  2. Marken
  3. Nibe Anleitungen
  4. Pumpen
  5. ECS 40
  6. Installateurhandbuch

Nibe ECS 40 Installateurhandbuch

Vorschau ausblenden Andere Handbücher für ECS 40:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
ECS 40/ECS 41
Installatörshandbok Extra Klimatsystem
SE
för NIBE F1145, F1245, F1345, F370, F470, F750,
VVM500
Installer manual Extra climate system
GB
for NIBE F1145, F1245, F1345, F370, F470, F750,
VVM500
Installateurhandbuch Extra mischgruppe
DE
für NIBE F1145, F1245, F1345, F370, F470, F750,
VVM500
Asentajan käsikirja Lisälämmitysjärjestelmä
FI
NIBE F1145, F1245, F1345, F370, F470, F750,
VVM500
IHB 1218-3
031431
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe ECS 40

Inhaltszusammenfassung für Nibe ECS 40

  • Seite 1 ECS 40/ECS 41 Installatörshandbok Extra Klimatsystem för NIBE F1145, F1245, F1345, F370, F470, F750, VVM500 Installer manual Extra climate system for NIBE F1145, F1245, F1345, F370, F470, F750, VVM500 Installateurhandbuch Extra mischgruppe für NIBE F1145, F1245, F1345, F370, F470, F750, VVM500 Asentajan käsikirja Lisälämmitysjärjestelmä...

  • Seite 25: Allgemeines

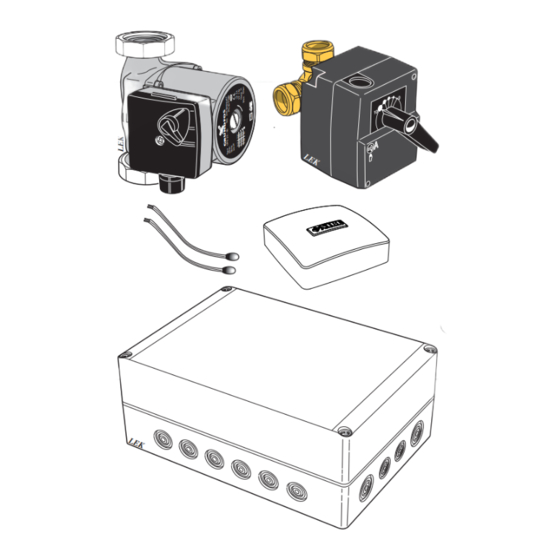

    2 St. Dichtung AA5-F1 Feinsicherung, T4AH250V 2 St. Fühler 1 St. Raumtemperaturfühler Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. 1 St. Rohr mit gerader Kupplung* * Dies wird nur bei einem Anschluss an NIBE F370 oder F470 verwendet.
  • Seite 26 Rohranschluss/Durchflussmes- Rücklauf Allgemeines Wärmepumpe Vorlauf Bei Anschluss zusätzlicher Klimatisierungssysteme müssen diese so eingebunden werden, dass sie eine niedrigere Betriebstemperatur als Klimatisierungssystem 1 besitzen. Umwälzpumpe und Mischventil Die zusätzliche Umwälzpumpe (GP20) wird im zusätzli- chen Heiz- und Kühlkreis platziert (siehe Prinzipskizze). Fühler F1145/F1245/F1345/F750/VVM500 Der Vorlauffühler (BT2) wird am Rohr zwischen Umwälz-...
  • Seite 27 Pumpenkennliniendiagramm, ECS 40 Verfügbarer Druck Fluss Flöde 1000 1200 1400 1600 Pumpenkennliniendiagramm, ECS 41 Verfügbarer Druck Max. Durchfluss: 1700 l/h Max flöde: 1700 l/h Fluss Flöde 1000 1200 1400 1600 1800 2000...
  • Seite 28 Umschaltventil, Heizung/Brauchwasser RM10 - Rückschlagventil RM13 EB101 Wärmepumpensystem (Slave) EB101 Wärmepumpe EP21 Klimatisierungssystem 2 (ECS 40/ECS 41) Zubehörplatine Vorlauffühler für zusätzlichen Heiz- und Kühlkreis Rücklauffühler für zusätzlichen Heiz- und Kühlkreis GP20 Umwälzpumpe für zusätzlichen Heiz- oder Kühlkreis QN25 Mischventil EP22...

  • Seite 29: Prinzipskizze F1145 Mit Ecs 40/Ecs 41 Und Bis Zu Drei Zusätzlichen Klimatisierungssystemen

    Prinzipskizze F1145 mit ECS 40/ECS 41 und bis zu drei zusätzlichen Klimatisierungssystemen -EP23 -AA5 -BT2 -GP20 -BT3 -QN25 -EP22 -AA5 -BT2 -GP20 -BT3 -QN25 -EP21 -AA5 -BT2 -GP20 -BT3 -QN25 -EB100-BT1 -QM12 -FL2 -CM2 -CM1 -QM42 -XL15 -QM31 -FL3 -EB100...

  • Seite 30: Prinzipskizze F1345 Mit Ecs 40/Ecs 41 Und Bis Zu Drei Zusätzlichen Klimatisierungssystemen

    Prinzipskizze F1345 mit ECS 40/ECS 41 und bis zu drei zusätzlichen Klimatisierungssystemen -EP23 -AA5 -BT2 -GP20 -BT3 -QN25 -EP22 -AA5 -BT2 -GP20 -BT3 -QN25 -EP21 -AA5 -BT2 -GP20 -BT3 -EB1 -QN25 -FL10 -CM5 -EB1 -CP20 -EB100-BT25 -GP10 -GP18 -QM42 -EB100-BT71...

  • Seite 31: Prinzipskizze F750 Mit Ecs 40/Ecs 41 Und Bis Zu Drei Zusätzlichen Klimatisierungssystemen

    Prinzipskizze F750 mit ECS 40/ECS 41 und bis zu drei zusätzlichen Klimatisierungssystemen -EP23 -AA5 -BT2 -GP20 -BT3 -QN25 -EP22 -AA5 -BT2 -GP20 -EB100 -BT3 -QN25 -EB100 -EP21 -AA5 -BT2 -GP20 -BT3 -QN25 Prinzipskizze VVM500 mit ECS 40/ECS 41 und bis zu drei zusätzlichen Klimatisierungssystemen...

  • Seite 32: Elektrischer Anschluss

    Bei der Elektroinstallation und beim Verlegen der Leitungen sind die geltenden Vorschriften zu berücksichtigen. Die Wärmepumpe darf bei der Installation von ECS 40/ECS 41 nicht mit Spannung versorgt werden. Der Schaltplan befindet sich am Ende dieses Installateur- handbuchs. Anschluss der Spannungsversorgung Verbinden Sie die Spannungsversorgung mit Klemme X1, siehe Abbildung.

  • Seite 33: Anschluss Der Umwälzpumpe (Gp20)

    Anschluss der Umwälzpumpe (GP20) Verbinden Sie die Umwälzpumpe (GP20) mit AA5-X9:8 (230 V), AA5-X9:7 (N) und X1:3 (PE). -X10 Anschluss von Fühler und externer Justierung Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig. Vorlauffühler für zusätzlichen Heiz- oder Kühlkreis Anschluss des Mischventilmotors (QN25) (BT2) Verbinden Sie den Mischventilmotor (QN25) mit AA5- Verbinden Sie den Vorlauffühler mit AA5-X2:23-24.

  • Seite 34: Programmeinstellungen

    Ventilanschluss (Ø mm) system 2, "Klimatisierungsystem 3" für Klimatisierungs- system 3 und "Klimatisierungsystem 4" für Klimatisie- rungssystem 4. 1) Gilt für NIBE F1145, F1245, F370, F470 und F750. Menü 5.2.4 - Zubehör Aktivierung/Deaktivierung von Zubehör. Wählen Sie: "Klimatisierungsystem 2" für Klimatisierungs- system 2, "Klimatisierungsystem 3"...
