- Seite 1 SPLIT SERVICEINSTRUKTION - Utbyte av cirkulationspump i SPLIT, Xylem till WILO SERVICE INSTRUCTION - Replacement of the circulation pump in SPLIT, Xylem to WILO SERVICEANLEITUNG - Wechsel des Umwälzpumpensatzes in SPLIT, Xylem zu WILO SIT 1805-3 431304...

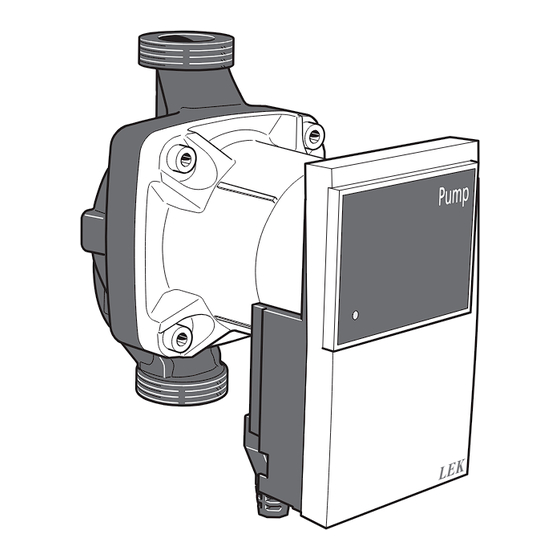

- Seite 25 Deutsch Allgemeines In dieser Serviceanleitung wird der Wechsel der Umwälz- pumpe Xylem zu WILO YONOS PARA 7.0 PWM 1 in SPLIT-Inneneinheiten beschrieben. Lesen Sie vor Beginn der Arbeiten die gesamte Anleitung vollständig durch. Komponenten Umwälzpumpensatz (Ersatzteil) 724 028 1 Umwälzpumpe...
- Seite 26 Wechsel der Umwälzpumpe in ACHTUNG! Unterbrechen Sie vor Beginn der Arbeiten die der Inneneinheit (Hydro Unit) Spannungszufuhr zum Aggregat. Elektrische Installation sowie Servicearbeiten Abdeckungen demontieren müssen unter Aufsicht eines ausgebildeten Elektroinstallateurs erfolgen. | DE...
- Seite 27 Demontage HINWEIS! Schließen Sie die Eingangsleitung XL2. Lassen HINWEIS! Sie den Druck über das Sicherheitsventil ab. Gehen Sie bei der Demontage sorgfältig vor Stellantrieb QM31 muss sich in der geschlosse- und protokollieren Sie die Kabelverlegung so- nen (horizontalen) Stellung befinden. wie die Kontaktanbringung.
- Seite 28 Jetzt kann ein Wechsel der Umwälz- QM20 pumpe erfolgen. Trennen Sie das Netzkabel vom Anschluss XJ1. | DE...
- Seite 29 Lösen Sie das PWM-Signalkabel von Anschluss X1:1 und X1:2 an der Kommunikationsplatine (AA23). X1:1 X1:2 Demontieren Sie die Umwälzpum- pe. Beginnen Sie mit dem unteren Rohranschluss. | DE...
- Seite 30 Ohne Wärmemengenzähler: Lö- sen Sie die obere Mutter (A) und entfernen Sie das Rohr, indem Sie die beiden Rohranschlusspunkte (B) lösen. Mit Wärmemengenzähler: Lösen Sie die obere Mutter (A) und entfer- nen Sie das Rohr, indem Sie den Rohranschluss für den Volumen- strommesser (C) lösen.
- Seite 31 Demontieren Sie die obere Abde- ckung. Die beiden beiliegenden EPP-Teile (225 623 und 225 624) werden mit Kleber befestigt. Hinweis: Folgen Sie den Anweisungen auf der Kleb- stoffverpackung. Beginnen Sie mit dem unteren EPP- Teil (225 624). Bringen Sie einen Klebstoffstrang entlang der äuße- ren Hinterkante an.
-
Seite 32: Montage
Montage HINWEIS! Verbinden Sie an der Kommunikationsplatine HINWEIS! (AA23) das braune Kabel (Signal) mit X1:1. Alle elektrischen Anschlüsse müssen von einem Verbinden Sie das blaue Kabel mit X1:2. geprüften Elektriker ausgeführt werden. Bei der Elektroinstallation und beim Verlegen der Leitungen sind die geltenden Vorschriften zu berücksichtigen. - Seite 33 Öffnen Sie vorsichtig die geschlos- senen Ventile. Suchen Sie nach et- waigen Wasserlecks. QM31 Kontrollieren Sie den Systemdruck am Manometer (BP5). Falls erforder- lich, befüllen Sie das System mit Wasser. Das Sicherheitsventil des Klimatisie- rungssystems (FL2) muss dicht schließen. Entlüften Sie das System über die Entlüftungsventile (QM20), (QM24) QM24 und (QM60).
- Seite 34 Verlegen Sie das PWM-Kabel im oberen Kanal. Führen Sie es hinter dem Metallgehäuse zur Kommuni- kationsplatine (AA23). Nutzen Sie zur Befestigung Kabelbinder. Verbinden Sie das PWM-Kabel mit der Kommunikationsplatine (AA23), Anschluss X1. Brauner Leiter (PWM) an Position Blauer Leiter (PWM GND) zu Posi- tion 2.
- Seite 35 Bringen Sie einen Klebstoffstrang entlang der äußeren Hinterkante am oberen EPP-Teil an (225 623). Hinweis: Folgen Sie den Anweisun- gen auf der Klebstoffverpackung. Positionieren Sie das obere EPP-Teil (225 623) gemäß Abbildung. Bringen Sie die obere Abdeckung wieder an. Schließen Sie die Stromversorgung an und starten Sie das Wärmepum- pensystem.
