Schnellanleitung Navigation OK-Taste (Bestätigung/Auswahl) Auf-/Ab-Taste (bewegen/erhöhen/verringern) Zurück-Taste (Zurück/Abbrechen/Beenden) Eine ausführliche Erklärung der Tastenfunktionen finden Sie auf Seite Wie Sie zwischen Menüs wechseln und unterschiedliche Einstellungen vor- nehmen, erfahren Sie auf Seite Brauchwassermenge erhöhen true Um die Brauchwassermenge vorübergehend zu erhöhen, drücken Sie zunächst einmal die Ab-Taste, um Menü...
Sicherheitsinformationen Seriennummer F130 – Eine ausgezeichnete Wahl 2 Heizungsanlage – gehört zum Herzstück des Gebäudes Funktion der Wärmepumpe Kontakt mit F130 Wartung von F130 3 F130 – zu Ihren Diensten Ventilationseinstellung Brauchwasserkapazität einstellen Informationen abrufen Wärmepumpe anpassen 4 Komfortstörung Info-Menü...
Abluft, normal) cher VPD 10 Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im beiliegenden Installateurhandbuch sowie gemäß den geltenden Regeln ausgeführt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen NIBE F130...

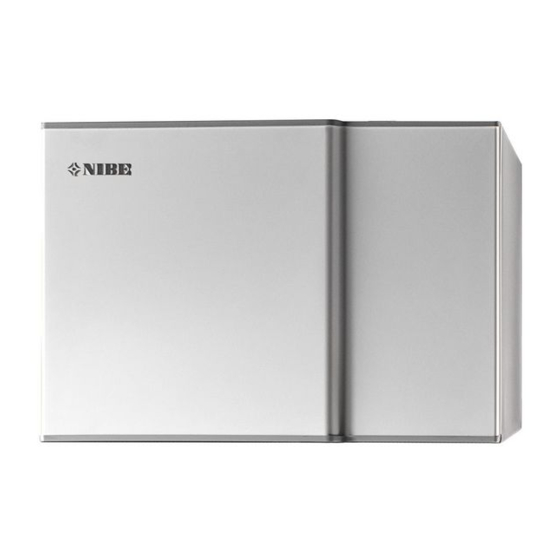

Die Seriennummer des Produkts (14-stellig) benötigen Sie im Service- und Supportfall. F130 – Eine ausgezeichnete Wahl F130 gehört zu einer neuen Wärmepumpengeneration, die Ihr Haus mit maximaler Effizienz beheizt und kostengünstig sowie umweltfreundlich Brauchwasser erzeugt. Mittels externem Brauchwasserspeicher und integriertem Steuersystem wird eine zuverlässige und wirtschaftliche Brauchwasserbereitung gewährleistet.
Wärmepumpenspeicher sind eine Möglichkeit zur Umsetzung der neuen EU-Richtlinie und F130 wurde speziell für die Anforderungen dieser Richtlinie entwickelt. F130 verbraucht etwa ein Viertel der Energie, die ein herkömmlicher elektrischer Brauchwasserspeicher benötigen würde. Daraus ergeben sich beträchtliche Einsparungen, und eine Investition in F130 macht sich schnell bezahlt.
0 °C 22 °C -3 °C 0 °C 0 °C 22 °C Värmekälla Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Heizungsanlage – gehört zum Herzstück des Gebäudes NIBE F130...
Die vom Kältemittel im Kondensator abgegebene Wärmeenergie wird vom Brauchwasser aufgenommen, das auf die eingestellte Temperatur erwärmt wird. Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. NIBE F130 Kapitel 2 | Heizungsanlage – gehört zum Herzstück des Gebäudes...
Kontakt mit F130 BEDIENFELD B C D E Für F130 ist ein Bedienfeld verfügbar, das zur Kommunikation mit F130 verwendet wird. Hier bestehen folgende Möglichkeiten: • stellt Brauchwasser und ev. Ventilation ein, passt die Wärmepumpe an Ihre Wünsche an. • Informationen zu Einstellungen, Status und Ereignissen erhalten.
Per Auf- und Ab-Taste können Sie: • navigiert in Menüs und wechselt zwischen den Optionen. • Werte erhöhen oder verringern. MENÜSTRUKTUR Beim Starten von F130 gelangen Sie in das Informationsmenü. Hier werden grundlegende Informationen zum Wärmepumpenstatus ange- zeigt. Datum Statussymbole Brauchwassertemperatur Das Informationsmenü...
Folgende Symbole können beim Betrieb auf dem Display erscheinen. Symbol Beschreibung Dieses Symbol erscheint, wenn der Verdichter in Betrieb ist. Dieses Symbol wird angezeigt, wenn die Ventilatorgeschwindig- keit von der Normalgeschwindigkeit abweicht. Kapitel 2 | Heizungsanlage – gehört zum Herzstück des Gebäudes NIBE F130...
Position ist hell und bzw. oder als aufgerufene Registerkarte gekennzeichnet. Menü auswählen Um durch das Menüsystem zu navigieren, wählen Sie ein Untermenü aus. Benutzen Sie dazu die Auf- oder Ab-Taste. Drücken auf anschließend die OK-Taste. NIBE F130 Kapitel 2 | Heizungsanlage – gehört zum Herzstück des Gebäudes...
Sie die Ab-Taste, um den Wert zu verringern. Drücken Sie die OK-Taste, um den eingestellten Wert zu bestä- tigen. Drücken Sie die Zurück-Taste, um die Änderungen zu verwerfen und den Ausgangswert aufzurufen. Kapitel 2 | Heizungsanlage – gehört zum Herzstück des Gebäudes NIBE F130...
Markieren Sie in der oberen linken Ecke (bei der Seitennummer) mithilfe der Auf- und Ab-Taste einen der Pfeile. Drücken Sie die OK-Taste, um zwischen den Seiten des Startassis- tenten zu wechseln. NIBE F130 Kapitel 2 | Heizungsanlage – gehört zum Herzstück des Gebäudes...
Wartung von F130 REGELMÄßIGE KONTROLLEN Die Wärmepumpe erfordert nach der Inbetriebnahme nur einen geringen Wartungsaufwand durch den Benutzer. Es wird hingegen empfohlen, die Anlage in regelmäßigen Abständen zu kontrollieren. Bei einer Störung erscheint eine entsprechende Meldung in Form ver- schiedener Alarmtexte auf dem Display. Siehe Alarmverwaltung auf...
Reinigungsintervall richtet sich nach der Staubmenge in der Ventilations- luft. Ermitteln Sie testweise einen geeigneten Wert für Ihre Anlage. Schalten Sie den Ventilator in F130 aus, indem Sie die Standby-Taste 3 s lang gedrückt halten (bis das Display ausgeschaltet wird).
Seite 18
ACHTUNG! Die Wärmepumpe startet, wenn das Stromversorgungskabel mit einer geerdeten Steckdose verbunden wird. Kapitel 2 | Heizungsanlage – gehört zum Herzstück des Gebäudes NIBE F130...
Sind längere Zeitänderungen erforderlich, nutzen Sie die Urlaubsfunk- tion. ACHTUNG! Die Wärmepumpe erfordert für eine korrekte Funktionsweise einen minimalen Luftvolumenstrom. Ein zu niedriger Luftvolumenstrom kann Alarme und eine Blockierung des Verdichterbetriebs verursachen. NIBE F130 Kapitel 3 | F130 – zu Ihren Diensten...
Einstellung einer periodischen Erhöhung der Brauchwasser- temperatur. VORÜB. LUXUS Menü vorüberg. Luxus 2.1 Einstellbereich: 3, 6 und 12 Stunden sowie die Modi „aus“ und „einm. Erhöhung“ Werkseinstellung: "aus" 12 h Kapitel 3 | F130 – zu Ihren Diensten NIBE F130...
Seite 21
Die Funktion wird bei der Auswahl einer Zeitperiode direkt aktiviert. Die Bestäti- gung erfolgt per OK-Taste. Rechts erscheint die verbleibende Zeit für die gewählte Einstellung. Nach Ablauf der Zeit kehrt F130 zu dem Modus zurück, der in Menü 2.2. einge- stellt ist. Wählen Sie "aus" aus, um vorüb.
Komfortmodus: Hier legen Sie fest, welcher Brauchwasserkomfort während des aktivierten Zeitprogramms gelten soll. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | F130 – zu Ihren Diensten NIBE F130...
Sie können das zeitliche Intervall zwischen den Erhöhungen der Brauchwasser- temperatur einstellen. Der Zeitraum kann zwischen 1 und 90 Tagen eingestellt werden. Werkseinstellung: 14 Tage. Aktivieren bzw. deaktivieren Sie "aktiviert", um die Funktion ein- bzw. auszuschalten. NIBE F130 Kapitel 3 | F130 – zu Ihren Diensten...
Seiten angezeigt. Drücken Sie Auf- und Lufteintritt Ab-Taste, um zwischen den Seiten zu blättern. Symbole in diesem Menü: Verdichter Ventilation (wird nur bei der Periodische Erhöhung oder Abluftinstallation angezeigt) Luxusmodus für Brauchwas- Zeitliche Steuerung Urlaubseinstellung Kapitel 3 | F130 – zu Ihren Diensten NIBE F130...
Seite 25
Es werden Informationen zu den letzten 10 Alarmen angezeigt. Um bei einem Alarm den Betriebszu- stand anzuzeigen, markieren Sie den betreffenden Alarm und drücken die OK- Taste. Alarmprotokoll3.4 Alarm 158 Alarminformationen. NIBE F130 Kapitel 3 | F130 – zu Ihren Diensten...
Hier können Sie etwaige Alarme zurücksetzen. erweitert Reset aller Einstellungen auf die werkseitigen Voreinstellun- gen. UHRZEIT UND DATUM Menü Hier stellen Sie Uhrzeit, Datum und An- Uhrzeit und Datum4.4 zeigemodus ein. 12/24h Monat Jahr Kapitel 3 | F130 – zu Ihren Diensten NIBE F130...
Diese Menü kann nur aufgerufen wer- den, wenn ein Alarm aktiv ist. Alarm 291 Hier können Sie etwaige Alarme zurück- Ladepumpe setzen, die in F130 aufgetreten sind. Alarm zurücks. Nein NIBE F130 Kapitel 3 | F130 – zu Ihren Diensten...
Werkseinstellungen zurücksetzen, die vom Benutzer aufgerufen werden können (einschließlich der erweiterten Werkseinstellung Menüs). Nein ACHTUNG! Nach dem Aufrufen der Werk- seinstellung müssen die Benut- zereinstellungen erneut vorge- nommen werden. Kapitel 3 | F130 – zu Ihren Diensten NIBE F130...
Bei einem Alarm ist eine Betriebsstörung aufgetreten. Dabei erscheint ein Alarmsymbol auf dem Display. ALARM Bei einem Alarm ist eine Betriebsstörung aufgetreten, die F130 nicht selbsttätig beheben kann. Auf dem Display wird der Alarmtyp angezeigt. Außerdem kann der Alarm zurückgesetzt werden.
Seite 30
Fühler ist defekt. Der Alarm wird nach einem korrekten An- schluss automatisch zurückgesetzt. • Wenden Sie sich an Ihren Installateur. Kommunikationsalarm Display Die Verbindung zwischen Display und Basisplatine wurde unterbrochen. • Wenden Sie sich an Ihren Installateur. Kapitel 4 | Komfortstörung NIBE F130...
Wird die Betriebsstörung nicht auf dem Display angezeigt, kann folgender Tipp hilfreich sein: GRUNDLEGENDE MAßNAHMEN Kontrollieren Sie zunächst Folgendes: • Das Stromversorgungskabel muss mit F130 verbunden sein. • Gruppen- und Hauptsicherungen der Wohnung. • FI-Schutzschalter für die Wohnung. BRAUCHWASSER MIT NIEDRIGER TEMPERATUR ODER BRAUCHWASSER NICHT VORHANDEN.
– Rufen Sie Menü 1 auf und wählen Sie „normal“ aus. LUFTGERÄUSCHE • Zu wenig Wasser im Wasserverschluss. – Befüllen Sie den Wasserverschluss mit Wasser. • Gedrosselter Wasserverschluss. – Kontrollieren und justieren Sie den Kondenswasserschlauch. Kapitel 4 | Komfortstörung NIBE F130...
Flüssigkeit verwandelt) und das Brauchwasser erwärmt. MISCHVENTIL Ventil, das kaltes Wasser mit dem Warmwasser mischt, das den Brauchwasserspeicher verlässt. UMWÄLZPUMPE Pumpe, die Flüssigkeit in einem Rohrsystem zirkulieren lässt. Kapitel 6 | Glossar NIBE F130...
Temperatur des erwärmten Wassers, das von der Wärmepumpe ins Heizsystem geleitet wird. Je niedriger die Außenlufttemperatur, desto höher die Vorlauftemperatur. WÄRMETAUSCHER Vorrichtung, die Wärmeenergie zwischen Medien überträgt, ohne dass diese gemischt werden. Beispiele für verschiedene Wärmetauscher sind Verdampfer und Kondensator. NIBE F130 Kapitel 6 | Glossar...
