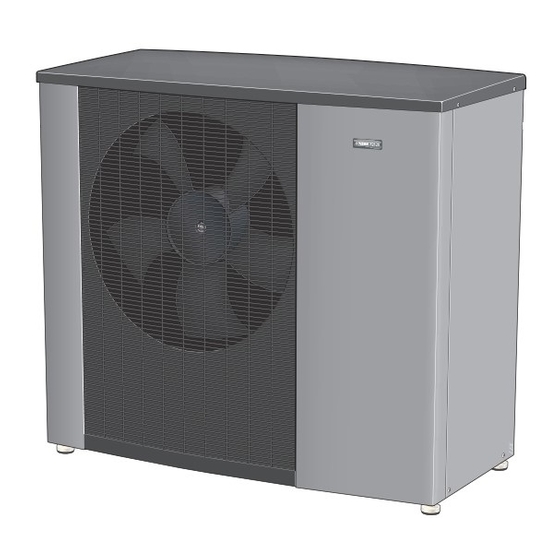

Nibe F2120 Benutzerhandbuch
Nibe 8, 12, 16, 20
luft-/wasser-wärmepumpe
Vorschau ausblenden
Andere Handbücher für F2120:
- Installateurhandbuch (76 Seiten) ,
- Installationshandbuch (72 Seiten) ,
- Technisches handbuch (44 Seiten)
Verwandte Anleitungen für Nibe F2120
Inhaltszusammenfassung für Nibe F2120
- Seite 1 Benutzerhandbuch NIBE™ F2120 8, 12, 16, 20 Luft-/Wasser-Wärmepumpe UHB DE 1621-1 331397...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Wichtige Informationen Anlagendaten Sicherheitsinformationen Kontaktinformationen F2120 – Eine ausgezeichnete Wahl 2 Wärmepumpe – das Herzstück des Hauses Funktion der Wärmepumpe Kontakt mit F2120 Wartung von F2120 3 Komfortstörung Fehlersuche 4 Technische Daten 5 Glossar Index Inhaltsverzeichnis | NIBE™ F2120... -
Seite 4: Wichtige Informationen
Anlagendaten Produkt F2120 Seriennummer Installationsdatum Installateur Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im NIBE-Installateurhandbuch sowie gemäß den geltenden Regeln ausge- führt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen NIBE™ F2120... -
Seite 5: Sicherheitsinformationen
Dies ist ein Originalhandbuch. Eine Übersetzung darf nur nach Genehmigung durch NIBE stattfinden. Konstruktionsänderungen vorbehalten. ©NIBE 2016. HINWEIS! F2120 muss über einen allpoligen Schalter mit mindestens 3 mm Schaltkontaktabstand installiert werden. HINWEIS! Ein beschädigtes Stromversorgungskabel darf nur von NIBE, dem Servicebeauftragten oder befugtem Personal ausgetauscht werden, um eventuelle Schäden und Risiken zu vermeiden. -
Seite 6: Kennzeichnung
Dieses Symbol kennzeichnet Tipps, die den Umgang mit dem Produkt erleichtern. Kennzeichnung Eine CE-Zertifizierung bedeutet, dass NIBE eine Zusicherung vorlegt, dass das Produkt alle Anforderungen gemäß den relevanten EU-Richtlinien erfüllt. Die CE-Kennzeichnung ist für die meisten innerhalb der EU verkauf- ten Produkte vorgeschrieben –... -
Seite 7: Kontaktinformationen
NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, 01600 Reyrieux Tel : 04 74 00 92 92 Fax : 04 74 00 42 00 E-mail: info@nibe.fr www.ni- be.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Ches- terfield S41 9QG Tel: 0845 095 1200 Fax: 0845 095 1201 E-mail: info@nibe.co.uk... - Seite 8 NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46-(0)433-73 000 Fax: +46-(0)433-73 190 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu. Kapitel 1 | Wichtige Informationen NIBE™...
-
Seite 9: F2120 - Eine Ausgezeichnete Wahl
F2120 kann zusammen mit einer NIBE-Inneneinheit bzw. einem NIBE-Re- gelgerät mit den meisten Elektroheizkesseln, Ölheizkesseln usw. einge- setzt werden. ■ Flüstertrieb F2120 besitzt eine Funktion für den Flüstertrieb. Hierbei kann zeitlich gesteuert werden, wann F2120 mit einem noch niedrigeren Geräusch- pegel arbeiten soll. Kapitel 1 | Wichtige Informationen... -
Seite 10: Wärmepumpe - Das Herzstück Des Hauses
Verdampfer 5 °C -3 °C -3 °C 0 °C 2 °C Wärmequelle Värmekälla Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F2120... - Seite 11 Wärmeenergie des erwärmten Wassers zum Brauchwasserspei- cher des Hauses sowie zu den Heizkörpern bzw. Heizrohrwärmetauschern. Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F2120...
-
Seite 12: Kontakt Mit F2120
Kontakt mit F2120 F2120 besitzt ein integriertes Steuersystem zur Kontrolle und Überwachung des Wärmepumpenbetriebs. Bei der Installation nimmt der Installateur die erforderlichen Einstellungen des Steuersystems am Innenmodul vor, damit die Wärmepumpe optimal in Ihrer speziellen Anlage arbeiten kann. Die Wärmepumpe wird je nach vorhandener Anlage auf unterschiedliche Weise gesteuert. -
Seite 13: Wartung Von F2120
Wenn Ihre Wärmepumpe im Außenbereich aufgestellt ist, muss eine ge- wisse externe Wartung ausgeführt werden. HINWEIS! Eine unzureichende Inspektion kann Schäden an F2120 verursachen, die nicht von der Garantie abgedeckt werden. Kontrolle von Gitter und Bodenplatte an F2120 Achten Sie über das gesamte Jahr regelmäßig darauf, dass das Gitter nicht durch Laub, Schnee oder andere Fremdkörper blockiert wird. - Seite 14 Schnee und Eis sind zu entfernen F2120 F2120 Vermeiden Sie Schneeansammlungen, die die Gitter und Ablauflöcher an F2120 zude- cken. F2120 Schnee und bzw. oder Eis ist zu entfernen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F2120...
-
Seite 15: Bei Längeren Betriebsunterbrechungen
Achten Sie bei der Reinigung darauf, dass an der Wärmepumpe keine Kratzer entstehen. Spülen Sie kein Wasser durch die Gitter oder über die Seiten. Es darf kein Wasser in F2120 eindringen. Vermeiden Sie außerdem einen Kontakt von F2120 mit alkalischen Reinigungsmitteln. -
Seite 16: Aktualisierung Der Software In F2120 Über Die Inneneinheit Oder Das Regelgerät
Die aktuelle Software für F2120 und Inneneinheit/Regelgerät finden Sie unter www.nibeuplink.com. Klicken Sie auf die Registerkarte „Software“, um die aktuelle Software für Ihre Anlage herunterzuladen. Speichern Sie die Dateien auf einem USB-Stick. Aktualisieren Sie F2120 und Inneneinheit/Regelgerät gleichzeitig. RAUMKLIMA BRAUCHWASSER MIN. -
Seite 17: Energiespartipps
ACHTUNG! Es kann bis zu 30 min dauern, bevor die Software für F2120 aktualisiert wurde. ACHTUNG! Starten Sie Inneneinheit/Regelgerät neu, um die korrekte Versionsnum- mer der Software anzuzeigen. Bei einer Kaskadeninstallation zusammen mit SMO 40 werden alle F2120 in der Reihenfolge ihrer Adressierung aktualisiert. Deaktivieren Sie F2120, wenn keine Aktualisierung erfolgen soll. - Seite 18 Spielkonsole (Betrieb: 6 h/Woche) Radio/Stereoanlage (Betrieb: 3 h/Tag) Computer einschl. Monitor (Betrieb: 3 h/Tage, Standby 21 h/Tag) Glühlampe (Betrieb: 8 h/Tag) Halogen-Spotlight (Betrieb: 8 h/Tag) Kühlung (Betrieb: 24 h/Tag) Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F2120...
- Seite 19 Niveau liegen. Nach 1-2 Jahren sollten Heizkurve, Parallelver- schiebung der Heizkurve und Thermostatventile in der Wohnung erneut angepasst werden, da das Heizsystem nach Ende des Trocknungsprozesses in der Regel eine niedrigere Temperatur erfordert. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F2120...
-
Seite 20: Komfortstörung
Eingriffe hinter festverschraubten Abdeckungen dürfen nur vom zustän- digen Installateur oder unter dessen Aufsicht vorgenommen werden. HINWEIS! Da F2120 an zahlreiche externe Einheiten angeschlossen werden kann, sind diese ebenfalls zu kontrollieren. HINWEIS! Wenn sich Betriebsstörungen nicht mithilfe dieses Kapitels beheben lassen, ist der Installateur anzufordern. -
Seite 21: Niedrige Raumtemperatur
Hohe Raumtemperatur Externer Schaltkontakt zur Änderung der Raumerwärmung aktiviert. ■ Kontrollieren Sie eventuelle externe Schaltkontakte. – Falsche Einstellungen in der Inneneinheit oder im Regelgerät. ■ Siehe Handbuch für die Inneneinheit oder das Regelgerät. – Kapitel 3 | Komfortstörung NIBE™ F2120... -
Seite 22: F2120 Nicht In Betrieb
F2120 nicht in Betrieb F2120 sendet alle Alarme an die Inneneinheit bzw. das Regelgerät (VVM / SMO). Sorgen Sie dafür, dass F2120 spannungslos ist. ■ Kontrollieren Sie die Inneneinheit bzw. das Regelgerät (VVM / SMO). ■ Siehe entsprechendes Kapitel zu Betriebsstörungen im Installationshand- buch für die Inneneinheit bzw. -
Seite 23: Technische Daten
4 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem Installateurhandbuch (www.nibe.de). Kapitel 4 | Technische Daten NIBE™ F2120... -
Seite 24: Glossar
45 für die gehaltene Vorlauftemperatur steht. Elektrische Zusatzheizung Strom, der an den kältesten Tagen des Jahres z.B. von einer Elektroheizpa- trone beigesteuert wird, um den Heizbedarf zu decken, der von der Wär- mepumpe allein nicht gedeckt werden kann. Kapitel 5 | Glossar NIBE™ F2120... - Seite 25 Über einen Rohrwärmetauscher wird Brauchwasser (Leitungswasser) im Speicher mit Heizwasser (Heizungsmedium) von F2120 erwärmt. Heizkörper Synonym für Heizflächen. Für eine gemeinsame Nutzung mit F2120 müssen sie mit Wasser gefüllt sein. Heizungsmedium Warme Flüssigkeit, oft normales Wasser, das von der Wärmepumpe zum Klimatisierungssystem des Hauses strömt und für eine Beheizung der...
- Seite 26 Brauchwasser im inneren Gefäß erwärmt. SR-Modus Ein Modus, in dem der maximale Leistungswert begrenzt wird, um den Geräuschpegel der Wärmepumpe reduzieren zu können. Umwälzpumpe Pumpe, die Flüssigkeit in einem Rohrsystem zirkulieren lässt. Kapitel 5 | Glossar NIBE™ F2120...
- Seite 27 Ein Maß für die Effizienz der Wärmepumpe. Je höher, desto besser. Wirkungsgrad Maß für die Wärmeenergieabgabe durch die Wärmepumpe im Verhältnis zur aufgenommenen Energie, die für den Betrieb erforderlich ist. Ein Syn- onym dafür ist der COP. Kapitel 5 | Glossar NIBE™ F2120...
-
Seite 28: Zusatzheizung
Zusatzheizung Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wärmepumpe. Dabei kann es sich z. B. um eine Elektroheizpatrone, Solar- kollektoren, einen Gas-/Öl-/Pellets-/Holzkessel oder Fernheizung handeln. Kapitel 5 | Glossar NIBE™ F2120... -
Seite 29: Index
Sicherheitsinformationen, 5 Bei längeren Betriebsunterbrechun- gen, 15 Betriebsstörung Fehlersuche, 20 Energiespartipps, 17 Stromverbrauch, 18 F2120 – Eine ausgezeichnete Wahl, 9 Fehlersuche, 20 Funktion der Wärmepumpe, 11 Funktionsweise des Steuermoduls, 10 Glossar, 24 Kontaktinformationen, 7 Kontakt mit F2120, 12 Regelmäßige Kontrollen, 13... - Seite 32 WS name: Eva-Lena WS version: a1 (working edition) Publish date: 2016-05-26 08:26 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 331397...
