Putkiliitäntä
Yleistä
Lisälämmitysjärjestelmä täytyy kytkeä niin, että sen työ-
lämpötila on alhaisempi kuin 1. lämmitysjärjestelmän.
Kiertovesipumppu ja shunttiventtiili
Lisäkiertovesipumppu (GP20) asennetaan lisälämmitysjär-
jestelmään periaatekaavion mukaan.
F1145/F1245/F1345/F750/VVM500
Shunttiventtiili (QN25) asennetaan menoputkeen läm-
pöpumpun/sisäyksikön jälkeen ennen lämmitysjärjestel-
män 1 ensimmäistä patteria. Paluuputki lisälämmitysjär-
jestelmästä kytketään shunttiventtiiliin ja paluuputkeen
lämmitysjärjestelmästä 1, katso kuva ja periaatekaavio.
F370/F470
Tyhjennä tarvittaessa kattilavesi/lämmitysjärjestelmä.
Irrota tulppa liitännästä XL8.
Asenna mukana toimitettu muoviputki liittimineen lii-
täntään XL8.
Shunttiventtiili QN25 asennetaan menoputkeen lämpö-
pumpun jälkeen ennen liitäntää XL8. Paluuputki lisäläm-
mitysjärjestelmästä kytketään shunttiventtiiliin ja paluu-
putkeen lämmitysjärjestelmästä 1, katso kuva ja periaa-
tekaavio.
HUOM!
Virheellisen asennuksen yhteydessä toiminta
saattaa vaarantua.

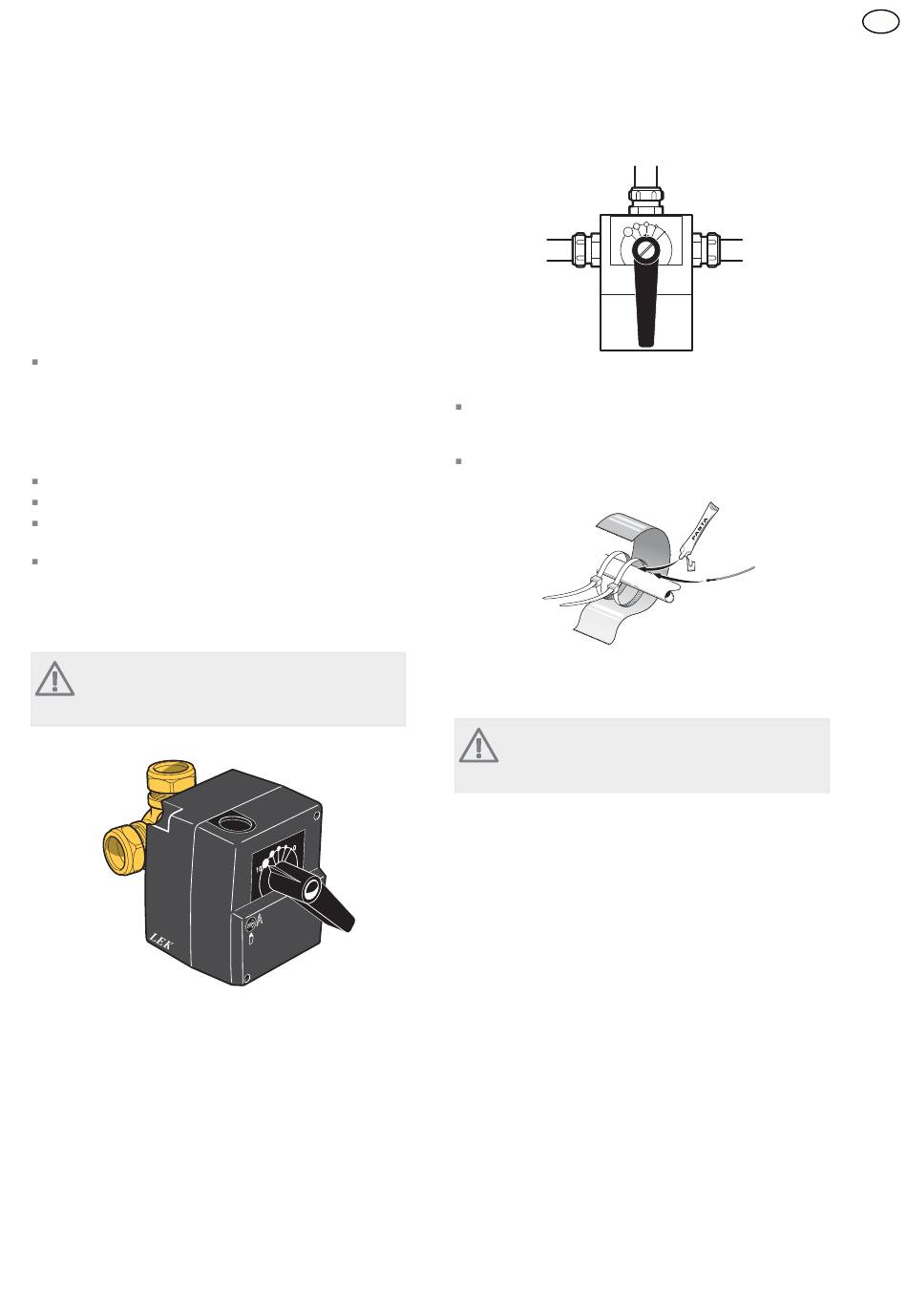

Shunttiventtiili, (QN25)
Liitännät, Ø 22 mm
pu/sisäyksikkö
LEK
Lämpötila-anturi
Menolämpötilan anturi (BT2) asennetaan putkeen
kiertovesipumpun (GP20) ja shunttiventtiilin (QN25)
välillä.
Paluulämpötilan anturi (BT3) asennetaan paluuputkeen
lisälämmitysjärjestelmästä.
Lämpötila-anturit asennetaan nippusiteillä lämmönjohto-
tahnan ja alumiiniteipin kanssa. Sen jälkeen ne eristetään
mukana toimitetulla eristysteipillä.
HUOM!
Anturi- ja tiedonsiirtokaapeleita ei saa vetää
vahvavirtajohtojen läheisyydessä.
Paluu
Menojohto
