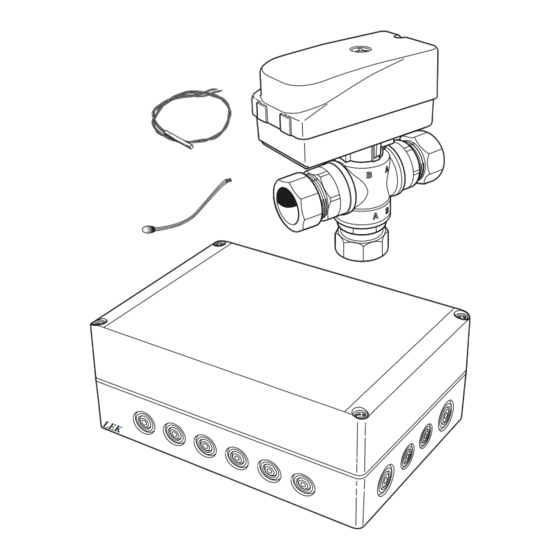

Installatörshandbok SOLAR 40
SE
för NIBE F1145/F1155/SMO40
Installer manual SOLAR 40
GB
for NIBE F1145/F1155/SMO40
Installateurhandbuch SOLAR 40
DE
für NIBE F1145/F1155/SMO40
Asentajan käsikirja SOLAR 40
FI
NIBE F1145/F1155/SMO40
SOLAR 40
IHB 1427-4
031489
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe SOLAR 40

Inhaltszusammenfassung für Nibe SOLAR 40

  • Seite 1 SOLAR 40 Installatörshandbok SOLAR 40 för NIBE F1145/F1155/SMO40 Installer manual SOLAR 40 for NIBE F1145/F1155/SMO40 Installateurhandbuch SOLAR 40 für NIBE F1145/F1155/SMO40 Asentajan käsikirja SOLAR 40 NIBE F1145/F1155/SMO40 IHB 1427-4 031489...

  • Seite 17: Allgemeines

    Deutsch, Installateurhandbuch - SOLAR 40 Position der Komponenten Allgemeines Dieses Zubehör wird eingesetzt, wenn F1145/F1155/SMO40 mit einem thermischen Solarsys- tem kombiniert wird. ACHTUNG! Dieses Zubehör kann eine Aktualisierung der Software in F1145/F1155/SMO40 erforderlich AA5-S2 machen. AA5-X4 Die Software in der Wärmepumpe muss min- destens ab Version 1031 vorliegen.

  • Seite 18: Ladepumpe Und Umschaltventil

    Geeignete Durchflusswerte/Solarkollektor- Rohranschluss/Durchflussmes- fläche Der empfohlene Durchfluss beträgt 50 l/h pro m larkollektorfläche. Ladepumpe und Umschaltventil Bringen Sie die Ladepumpe (GP4) gemäß Prinzipskiz- ze an der Rücklaufleitung zum Solarkollektor an. Montieren Sie das Umschaltventil (QN23) gemäß Prinzipskizze mit Anschluss AB als Rücklauf-Eingangs- leitung zur Wärmepumpe, Anschluss A an Anschluss (4b) von VPAS und Anschluss B an der Rücklauflei- tung von Klimatisierungssystem und VPAS.
  • Seite 19 QN11 Mischventil EP30 Solarwärmeanlage/SOLAR 40 Solarkollektor GP30 Pumpstation Ausdehnungsgefäß, geschlossen Sicherheitsventil, Solar Umwälzpumpe, Solar QM32 Absperrventil, Rücklauf QM43–45 Absperrventil RM3–4 Rückschlagventil AA25 Zubehörplatine SOLAR 40 BT53 Solarkollektorfühler BT54 Solarspeicherfühler QN23 Wechselventil Sonstiges Ausdehnungsgefäß, Heizungsseite Niveaugefäß CP 1 Brauchwasserspeicher mit Solarspeicher...
  • Seite 20 -EB100-FL3 -QM34 -EB100-HQ1 -CP1 -EB100 -EB100 -EP30-BT53 -BT6 -EB100 -QM32 -BT25 -EP8 -EP30 -EP30 -EP30 -QN23 -GP30 -BT54 -AA5 -EP12 -RM4 -RM3 T P -FL4 F1145 -CM5 -GP4 -QM44 -QM45 -QM43 Prinzipskizze SMO40 mit Luft-/Wasserwärmepumpe, Zusatzheizung, VPAS und SOLAR 40...

  • Seite 21: Elektrischer Anschluss

    Bei der Elektroinstallation und beim Verlegen der Leitungen sind die geltenden Vorschriften zu berücksichtigen. AA3-X4 Die Wärmepumpe darf bei der Installation von SOLAR 40 nicht mit Spannung versorgt wer- den. Der Schaltplan befindet sich am Ende dieses Installa- teurhandbuchs. AA5-X4 Anschluss der Kommunikationsleitung Solewärmepumpen...

  • Seite 22: Anschluss Der Spannungsversorgung

    Anschluss der Spannungsversorgung Luft/Wasser-Wärmepumpen Verbinden Sie die Spannungsversorgung mit Klemme Steuermodul X1, siehe Abbildung. Dieses Zubehör umfasst eine Zubehörplatine (AA5), die mit (AA5-X4) am Steuermodul verbunden wird. 230V 50Hz Sollen mehrere Zubehöreinheiten angeschlossen wer- den oder sind bereits Zubehöreinheiten installiert, ist die folgende Anweisung zu befolgen.

  • Seite 23: Programmeinstellungen

    Anschluss der Umwälzpumpe (GP4) Programmeinstellungen Verbinden Sie die Umwälzpumpe (GP4) mit AA5-X9:2 Die Programmeinstellung von SOLAR 40 kann per (230 V), AA5-X9:1 (N) und X1:3 (PE). Startassistent oder direkt im Menüsystem vorgenom- men werden. Gerätegehäuse Extern ACHTUNG! Siehe auch Handbuch für Installateure für F1145/F1155/SMO40.
