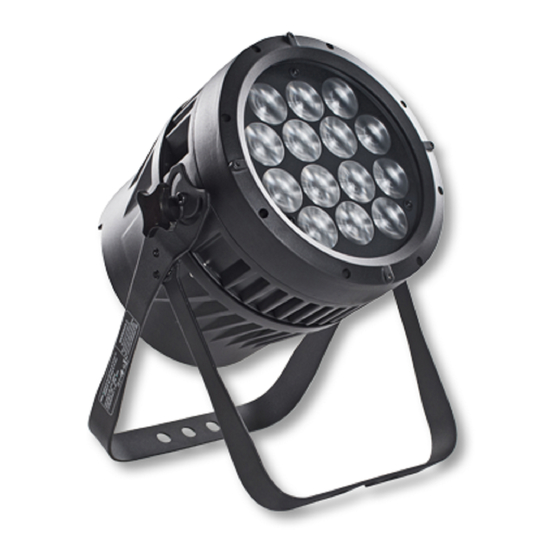

Tour-LED Power 56 Zoom
Bedienungsanleitung
Eigenschaften
Menüführung
DMX-Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
MK II
User Manual
Art.Nr.: led28385
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-01-08
Menu
DMX-Control
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Expolite Tour-LED Power 56 Zoom MK II
Inhaltszusammenfassung für Expolite Tour-LED Power 56 Zoom MK II
- Seite 1 Tour-LED Power 56 Zoom MK II Bedienungsanleitung User Manual Art.Nr.: led28385 Specifications Eigenschaften Menu Menüführung DMX-Control DMX-Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-01-08...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Informations for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 D-06 Abmessungen Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-13 Delivery E-20 Product Information E-21 Dimensions E-22 Installation E-23 Operation E-24 Using DMX512 Controler E-29... -
Seite 4: Lieferumfang
- Expolite TourLED Power 56 Zoom MKII - Zubehörset Displayabdeckung - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich an bitte umgehend an Ihren Vertriebspartner. D-04... -
Seite 5: Technische Daten D
Alu-Guss, schwarz Pulverbeschichtet LED´s 14 x 12W 4in1 RGBW LED Treiberstrom 700mA Abstrahlwinkel 8° - 40° Steuerung Stand-Alone / Master-Slave / DMX512 DMX-Kanäle 3 - 17 (3/3/4/4/5/6/7/12/17) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren D-05... -
Seite 6: Abmessungen
Abmessungen D-06... - Seite 7 Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.
-
Seite 8: Bedienung
Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts In gewähltes Menü springen; Eingabe bestätigen ENTER-Taste: UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern MENU ENTER DOWN Menüstruktur MENU STAT R.(0~255) G.(0~255) B.(0~255) W.(0~255) Z.(0~255) S.(0~20) AUTO AT.01 AT.02 AT.10... - Seite 9 Statische Farbe einstellen MENU STAT R.(0~255) G.(0~255) B.(0~255) W.(0~255) Z.(0~255) S.(0~20) Im Menü werden im Punkt „STAT“ statische Farben für den Stand-Alone Betrieb eingestellt. Diese werden anhand der DMX-Werteskala 0-255 für Rot, Grün, Blau und Weiß, Zoom sowie dem Stroboskopwert 0-20Hz gemischt. Automatikprogramme abspielen MENU AUTO...
-
Seite 10: Personality Einstellen
Personality einstellen MENU PERS TOUR ARC.1 AR1.D ARC.2 AR2.D AR2.S TR16 AR2.Z Im Menü wird im Punkt „PERS“ die gewünschte DMX-Personality eingestellt. Die Kanalbelegung der einzelnen Personalities ist im Kap. „Steuerung über DMX512" ersichtlich. Benutzerprogramme editieren MENU R.(0~255) EDIT PR.C1 SC.01 G.(0~255) PR.C2... - Seite 11 „COLR“: Im Menü Color wird die Farbkalibrierung gewählt oder deaktiviert. Wenn „RGBW“ gewählt wird, werden die maximalen Helligkeitswerte bei DMX=255 auf die in „CAL2" hinterlegten Werte begrenzt. Wenn „UC“ für Uniform-Color gewählt wird, wird die Werkseitige Kalibrierung benutzt, die Geräte unterschiedlicher Generationen angleicht. Wird der Wert „OFF“ geschaltet, ist die Kalibrierung deaktiviert und das Gerät erreicht die maximale Helligkeit.
-
Seite 12: Kalibrierung Und Weißabgleich
Kalibrierung und Weißabgleich MENU WH.01 R . ( 0 ~2 55 ) WH.02 G . ( 0 ~2 55 ) B .( 0~ 25 5) W.( 0~ 25 5) WH.11 RGBW R . ( 0 ~ 2 5 5 ) G.(0~255) B.(0~255) ****... -
Seite 13: Steuerung Mit Dmx512 D
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 9 DMX-Personalities mit 3, 3, 4, 4, 5, 6, 7, 12 und 17 Kanälen wählbar. TOUR CHANNEL VALUE... - Seite 15 ARC.1 CHANNEL VALUE FUNCTION GREEN BLUE AR1.D CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE ARC.2 CHANNEL VALUE FUNCTION GREEN BLUE WHITE D-15...
- Seite 16 AR2.D CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE WHITE AR2.S CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE WHITE STROBE CHANNEL VALUE FUNCTION HUE(0~100%) SATURATION(0~100%) VALUE(0~100%) D-16...
- Seite 17 TR16 CHANNEL VALUE FUNCTION MASTER DIMMER MASTER DIMMER FINE RED FINE GREEN GREEN FINE BLUE BLUE FINE WHITE WHITE FINE COLOR MACRO RED100%/GREEN UP/BLUE0% RED DOWN/GREEN 100%/BLUE0% RED 0%/GREEN 100%/BLUE UP RED 0%/GREEN DOWN/BLUE 100% RED UP/GREEN 0%/BLUE100% RED100%/GREEN 0%/BLU EDOWN RED100%/GREEN UP/BLUE UP RED DOWN/GREEN DOWN/BLUE 100% RED100%/GREEN 100%P/BLUE100%/WHITE 100%...
- Seite 19 AR2.Z CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE WHITE ZOOM ZOOM RESET D-19...
- Seite 31 ARC.1 CHANNEL VALUE FUNCTION GREEN BLUE AR1.D CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE ARC.2 CHANNEL VALUE FUNCTION GREEN BLUE WHITE E-31...
- Seite 32 AR2.D CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE WHITE AR2.S CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE WHITE STROBE CHANNEL VALUE FUNCTION HUE(0~100%) SATURATION(0~100%) VALUE(0~100%) E-32...
- Seite 33 TR16 CHANNEL VALUE FUNCTION MASTER DIMMER MASTER DIMMER FINE RED FINE GREEN GREEN FINE BLUE BLUE FINE WHITE WHITE FINE COLOR MACRO RED100%/GREEN UP/BLUE0% RED DOWN/GREEN 100%/BLUE0% RED 0%/GREEN 100%/BLUE UP RED 0%/GREEN DOWN/BLUE 100% RED UP/GREEN 0%/BLUE100% RED100%/GREEN 0%/BLU EDOWN RED100%/GREEN UP/BLUE UP RED DOWN/GREEN DOWN/BLUE 100% RED100%/GREEN 100%P/BLUE100%/WHITE 100%...
- Seite 35 AR2.Z CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE WHITE ZOOM ZOOM RESET E-35...
- Seite 36 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
