Die überlappenden Enden des Abdeckbandes gegen
Ablösen sichern.

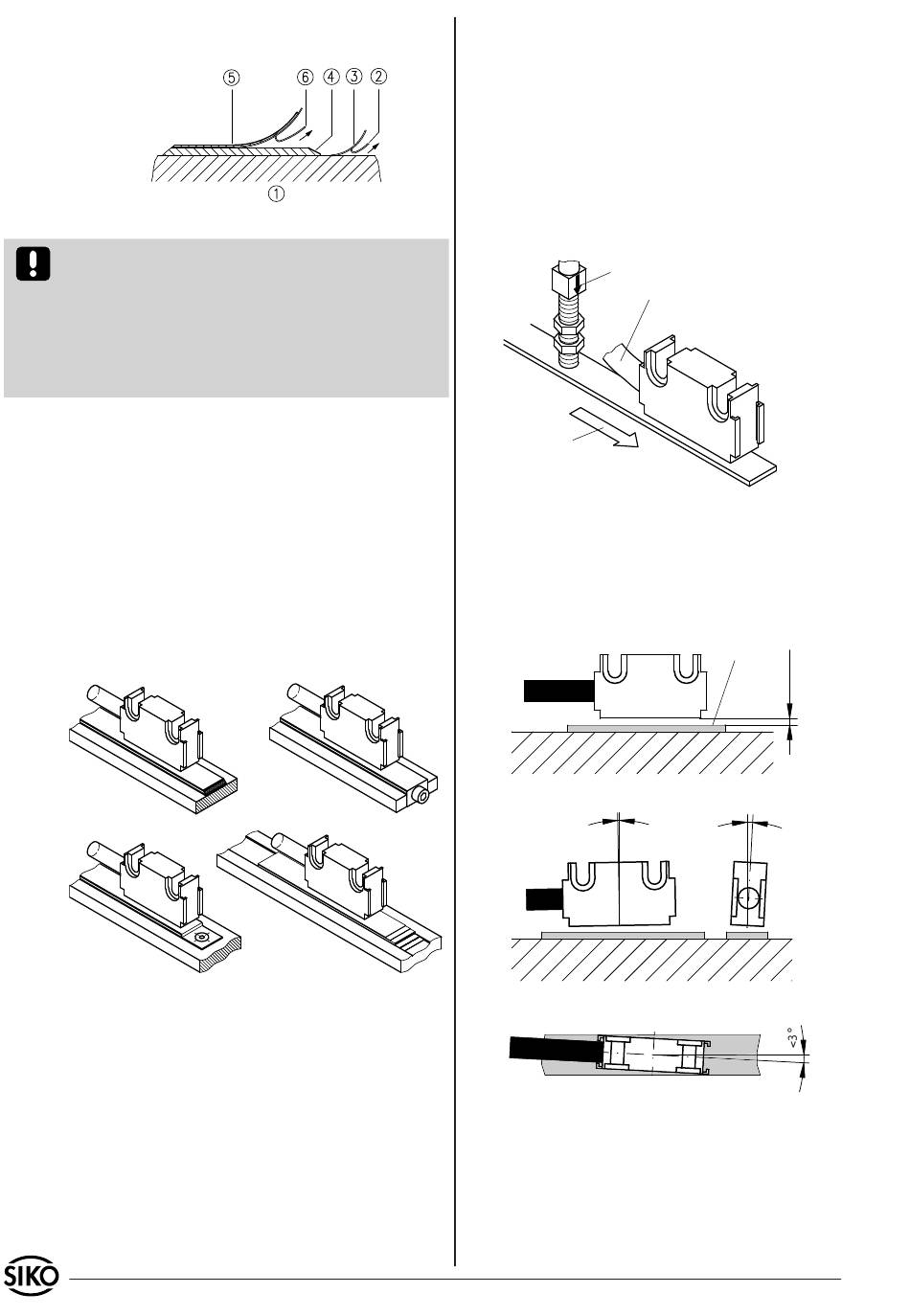

Abb. 1: Montage Magnetband
Achtung! Die Beeinflussung durch magnetische
Felder ist zu vermeiden. Insbesondere dürfen keine
Magnetfelder (z.B. Haftmagnete oder andere Dau-
ermagnete) in direkten Kontakt mit dem Magnet-
band geraten. In stromlosem Zustand werden Be-
wegungen oder Verstellungen des Magnetsensors
von der Folgeelektronik nicht erkannt und erfasst.
Montagebeispiele
Die einfache Montageart, durch angeschrägtes
Schutzband (Abb. 2), ist nur in sehr geschützter
Umgebung zu empfehlen. Bei ungeschützer Um-
gebung besteht Abschälgefahr. In solchen Fällen
sind Montagearten, wie in Abb. 3 und 4 gezeigt,
geeigneter.
Den optimalen Schutz bietet die Montage in ei-
ner Nut (Abb. 5), die so tief sein sollte, dass das
Magnetband vollständig darin eingebettet werden
kann.
Abb. 2
Abb. 4
3.2 Montage Magnetsensor
Der Magnetsensor Typ B kann durch Verwendung
von 2 Schrauben M2,5 über Sacklochgewinde be-
festigt werden.
Die Magnetsensoren Typ L können durch Verwen-
dung von 2 Schrauben M3 über die ø3,1mm Durch-
gangslöcher befestigt werden.
Der Magnetsensor Typ F kann z.B. an einen Monta-
gewinkel mit entsprechender Befestigungsbohrung
durch Anziehen der zwei Muttern M8x0,5 befestigt
werden (Abb. 7).
2
MS500+MB500
Abb. 3
Abb. 5
Datum 26.08.2008
•
Kabel sind so zu verlegen, dass keine Beschä-
digungsgefahr durch Zug oder andere Maschi-
nenteile besteht. Falls nötig Schleppkette oder
Schutzschlauch verwenden und Zugentlastung
vorsehen.
•
Auf richtige Ausrichtung bezüglich der Zähl-
richtung achten (Abb. 6). Dies ist unerheblich
falls sich die Zählrichtung in der elektronischen
Auswertung umkehren läßt. (wie z.B. bei den
Magnetbandanzeigen von SIKO)
Pfeil
Sensor F
Signal
B vor A
Verfahrrichtung
Sensor
Abb. 6: Definition der Zählrichtung
•
Abstandmaße zwischen Sensor und Magnetband
sowie Winkeltoleranzen beachten, diese müssen
über die gesamte Messstrecke eingehalten werden!
(Abb. 7 und 8) Als Montagehilfe kann die beilie-
gende Abstandslehre verwendet werden.
Abstand Sensor/Magnetband 0,1mm ... 2,0mm
<1°
maximale Fluchtungsfehler
Abb. 7: Ausrichtung des Sensors Typ B oder L
Art.Nr. 80296
Kabelabgangsrichtung
Sensor B oder L
Signal A vor B
aktive Seite
<3°
Änd. Stand 318/08
