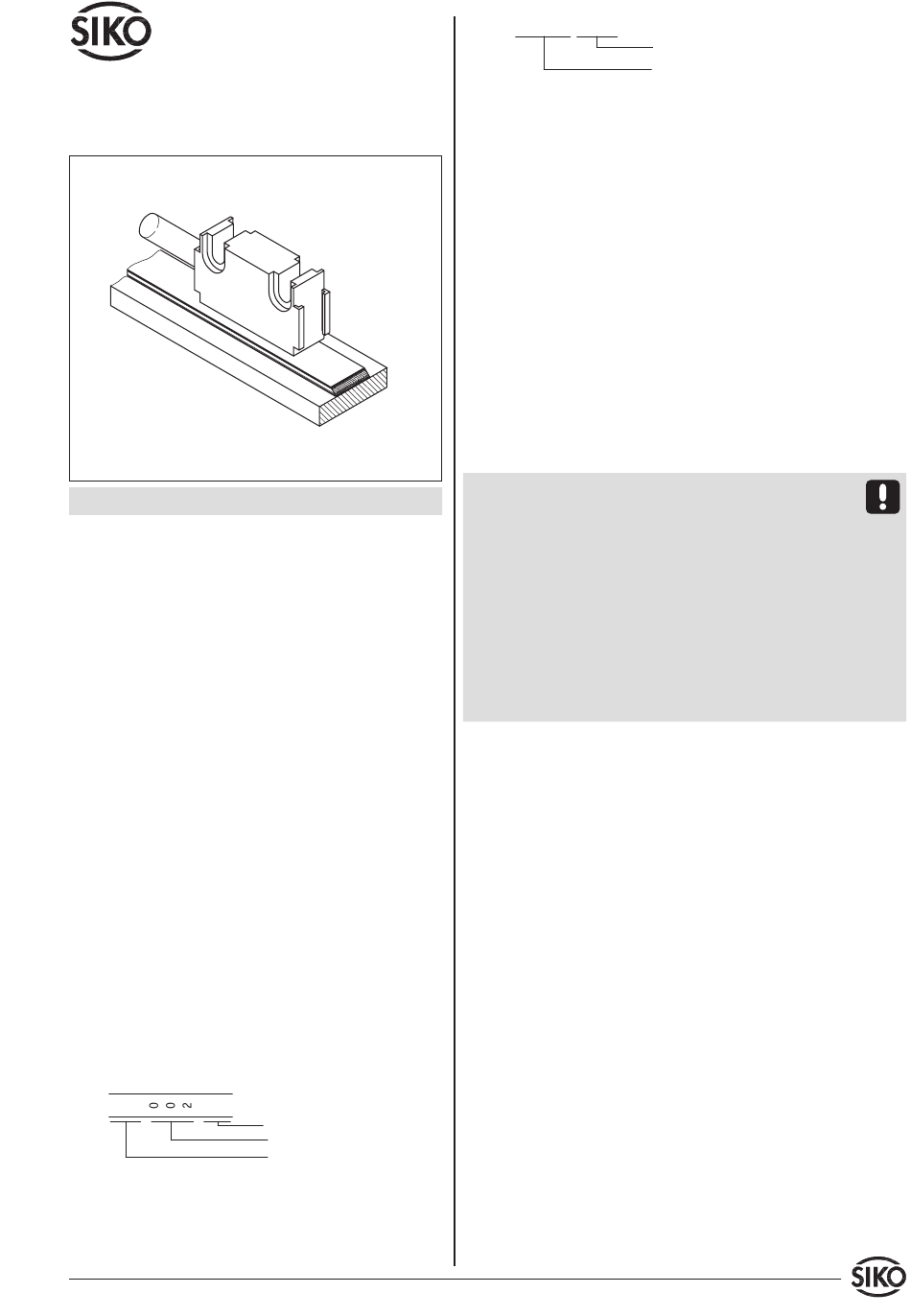

Benutzerinformation
MS100 + MB100
Magnetsensor und Magnetband
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnah-
me dieses Dokument sorgfältig durch. Beachten Sie
zu Ihrer eigenen Sicherheit und der Betriebssicher-
heit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den Be-
trieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Magnetband: Das Magnetband ist durch eine fort-
laufende Bedruckung identifizierbar.
Beispiel Magnetbandbedruckung:
NNNN 0100
Magnetsensor: Das Typenschild zeigt den Gerä-
tetyp mit Variantennummer. Die Lieferpapiere ord-
nen jeder Variantennummer eine detaillierte Be-
stellbezeichnung zu.
MS100 MB100 Datum 05.05.2003
+
Polbreite: 1mm
Bandgenauigkeit: 0.02mm
Seriennummer
Art.Nr. 79426
z.B. MS100-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüsse,
wie z.B. Spritzwasser, Lösungsmittel, Staub, Schlä-
ge, Vibrationen, starkeTemperaturschwankungen
geschützt werden.
3.1 Montage Magnetband
Die Montage muss plan zur Montagefläche bzw. der
zu messenden Strecke erfolgen. Welligkeiten ver-
schlechtern immer die Messgenauigkeit.
Aus technischen Gründen muss bei der Länge,
gegenüber der Messstrecke, ein Zumaß von 30mm
berücksichtigt werden.
Achtung! Um optimale Verklebungen zu erreichen
müssen alle antiadhäsiven Fremdsubstanzen (Öl,
Fett, Staub usw.) durch möglichst rückstandslos
verdunstende Reinigungsmittel entfernt werden.
Als Reinigungsmittel eignen sich u.a. Ketone (Ace-
ton) oder Alkohole, die u.a. von den Firmen Loctite
und 3M als Schnellreiniger angeboten werden. Die
Klebeflächen müssen trocken sein und es ist mit
höchstmöglichem Anpreßdruck zu verkleben. Die
Verklebungstemperatur ist optimal zwischen 20
und 30°C in trockenen Räumen.
Tip! Bei Verklebung langer Bänder sollte die Schutz-
folie des Klebebandes über eine kurze Teilstrecke
abgezogen werden, um das Band zu fixieren. Darauf-
hin erfolgt das Ausrichten des Bandes. Nun kann
über die restliche Länge die Schutzfolie, unter
gleichzeitigem Andruck des Bandes, seitlich her-
ausgezogen werden. (als Hilfsmittel kann eine
Tapetenandrückwalze verwendet werden)
Montageschritte (Abb. 1)
• Befestigungsfläche (1) sorgfältig reinigen.
• Am Magnetband die Schutzfolie (2) des Klebe-
bandes (3) entfernen.
• Magnetband (4) aufkleben.
• Magnetbandoberfläche sorgfältig reinigen.
• Am Abdeckband (5) die Schutzfolie (6) des
Klebebandes entfernen.
• Abdeckband aufkleben (an beiden Enden leicht
überlappen lassen).
• Die überlappenden Enden des Abdeckbandes
gegen Ablösen sichern.
Z.Nr. 8668036
Varianten-Nr.
Geräte-Typ
Änd.Stand 172/03 1
