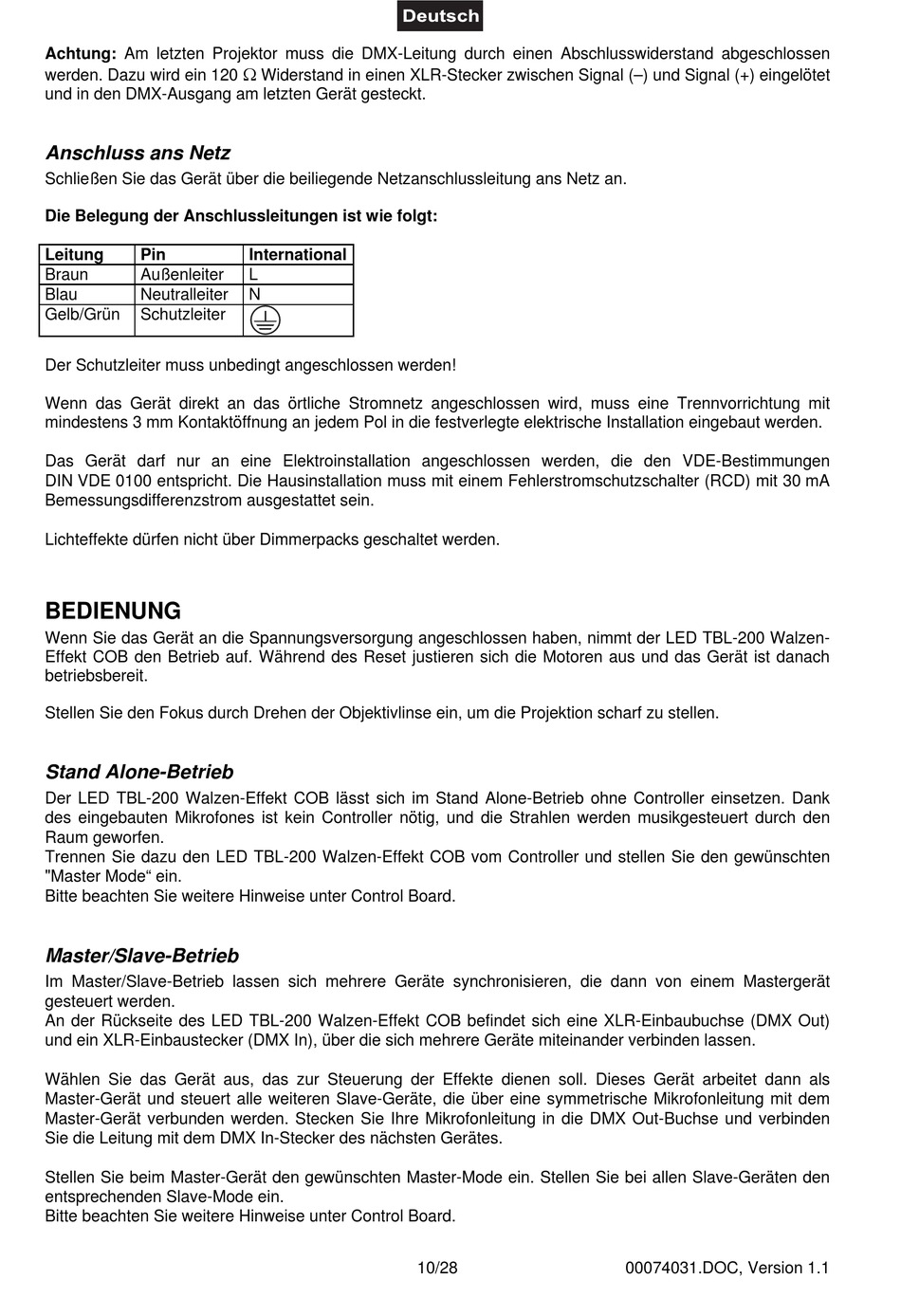

Achtung: Am letzten Projektor muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen
werden. Dazu wird ein 120
und in den DMX-Ausgang am letzten Gerät gesteckt.
Anschluss ans Netz
Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung
Pin
Braun
Außenleiter
Blau
Neutralleiter
Gelb/Grün
Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden.
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED TBL-200 Walzen-
Effekt COB den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach
betriebsbereit.
Stellen Sie den Fokus durch Drehen der Objektivlinse ein, um die Projektion scharf zu stellen.
Stand Alone-Betrieb
Der LED TBL-200 Walzen-Effekt COB lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Dank
des eingebauten Mikrofones ist kein Controller nötig, und die Strahlen werden musikgesteuert durch den
Raum geworfen.
Trennen Sie dazu den LED TBL-200 Walzen-Effekt COB vom Controller und stellen Sie den gewünschten
"Master Mode" ein.
Bitte beachten Sie weitere Hinweise unter Control Board.
Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät
gesteuert werden.
An der Rückseite des LED TBL-200 Walzen-Effekt COB befindet sich eine XLR-Einbaubuchse (DMX Out)
und ein XLR-Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen.
Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als
Master-Gerät und steuert alle weiteren Slave-Geräte, die über eine symmetrische Mikrofonleitung mit dem
Master-Gerät verbunden werden. Stecken Sie Ihre Mikrofonleitung in die DMX Out-Buchse und verbinden
Sie die Leitung mit dem DMX In-Stecker des nächsten Gerätes.
Stellen Sie beim Master-Gerät den gewünschten Master-Mode ein. Stellen Sie bei allen Slave-Geräten den
entsprechenden Slave-Mode ein.
Bitte beachten Sie weitere Hinweise unter Control Board.
Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
International
L
N
10/28
00074031.DOC, Version 1.1
