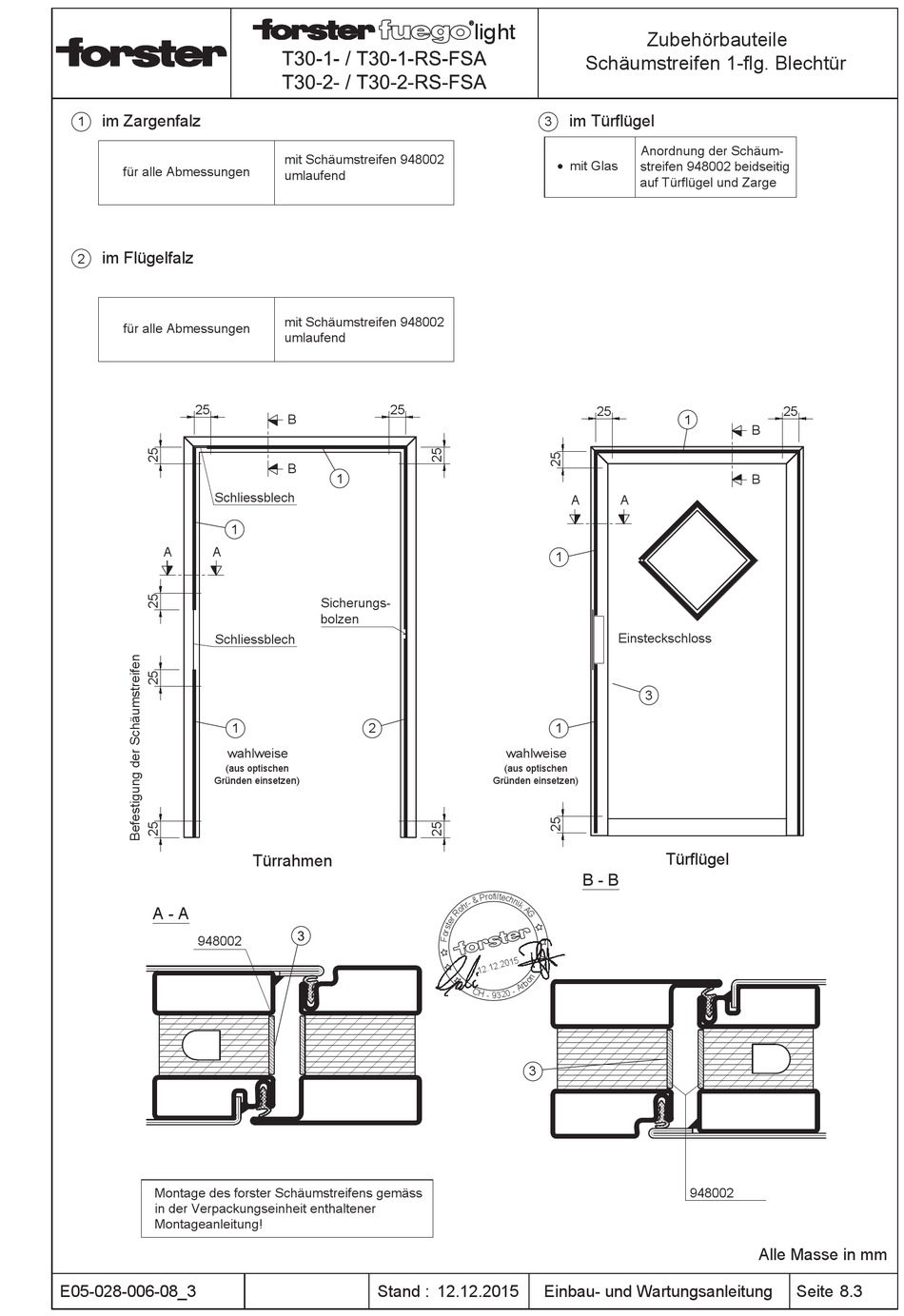

Zubehörbauteile Schäumstreifen 1-Flg. Blechtür 12.12.2015 - Forster Fuego Light T30-1-FSA Einbau- Und Wartungsanleitung

im Zargenfalz
1
für alle Abmessungen
im Flügelfalz
2
für alle Abmessungen
25
Schliessblech
A A
Schliessblech
wahlweise
(aus optischen
Gründen einsetzen)
A - A
948002
Montage des forster Schäumstreifens gemäss
in der Verpackungseinheit enthaltener
Montageanleitung!
E05-028-006-08_3
mit Schäumstreifen 948002
umlaufend
mit Schäumstreifen 948002
umlaufend
25
B
B
1
1
Sicherungs-
bolzen
1 2
Türrahmen
Stand :
light
Schäumstreifen 1-flg. Blechtür
im Türflügel
3
 mit Glas
25
A
1
1
wahlweise
(aus optischen
Gründen einsetzen)
B - B
fi
3
12.12.2015 Einbau- und Wartungsanleitung
Zubehörbauteile
Anordnung der Schäum-
streifen 948002 beidseitig
auf Türflügel und Zarge
25
1
B
B
A
Einsteckschloss
3
Türflügel
948002
Alle Masse in mm
Seite 8.3
