Forster Fuego Light T30-1-FSA Einbau- Und Wartungsanleitung Seite 145

3
3 37
28
*
3 27
21
Anordnung der Glasauflager siehe Seite 10.21
wahlweise Ausführung mit Dichtungen
nach Werkszeichnung
Anlage 013.03.04 und 013.03.04.1
Im Paneelfalz umlaufend Schäumstreifen
E05-028-006-10_24d
42 20
34
Hartholzklötzchen
3x24x80-100
* wahlweise Versiegelung durch Silikon-, Acryl- oder PU-Dichtstoff
25
*
Hartholzklötzchen
3x24x80-100
30 2.5
Hartholzklötzchen
3x24x80-100
Stand :
light

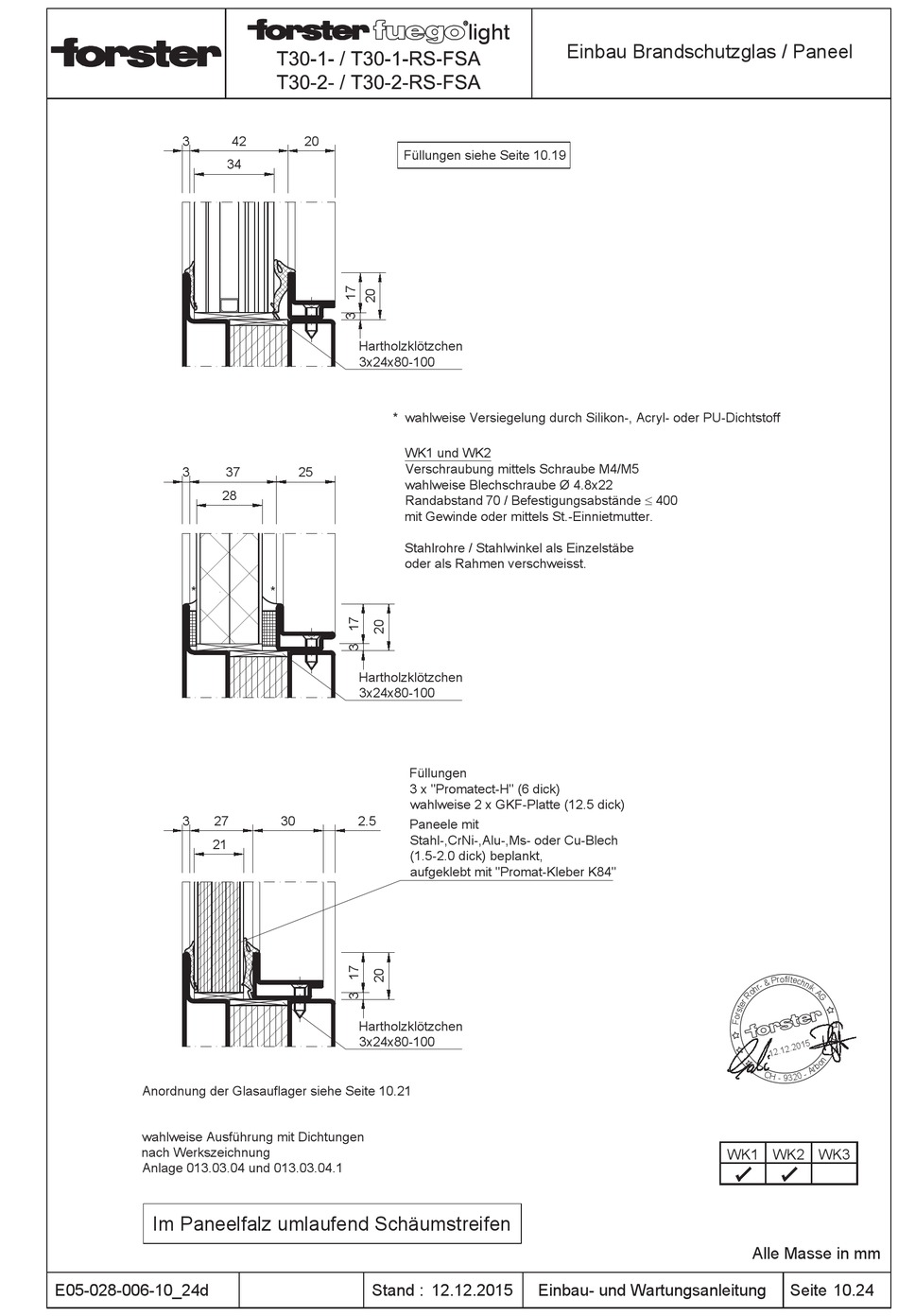

Einbau Brandschutzglas / Paneel
Füllungen siehe Seite 10.19
WK1 und WK2
Verschraubung mittels Schraube M4/M5
wahlweise Blechschraube Ø 4.8x22
Randabstand 70 / Befestigungsabstände  400
mit Gewinde oder mittels St.-Einnietmutter.
Stahlrohre / Stahlwinkel als Einzelstäbe
oder als Rahmen verschweisst.
Füllungen
3 x "Promatect-H" (6 dick)
wahlweise 2 x GKF-Platte (12.5 dick)
Paneele mit
Stahl-,CrNi-,Alu-,Ms- oder Cu-Blech
(1.5-2.0 dick) beplankt,
aufgeklebt mit "Promat-Kleber K84"
12.12.2015 Einbau- und Wartungsanleitung
WK1 WK2 WK3
Alle Masse in mm
Seite 10.24
