Forster Fuego Light T30-1-FSA Einbau- Und Wartungsanleitung Seite 79

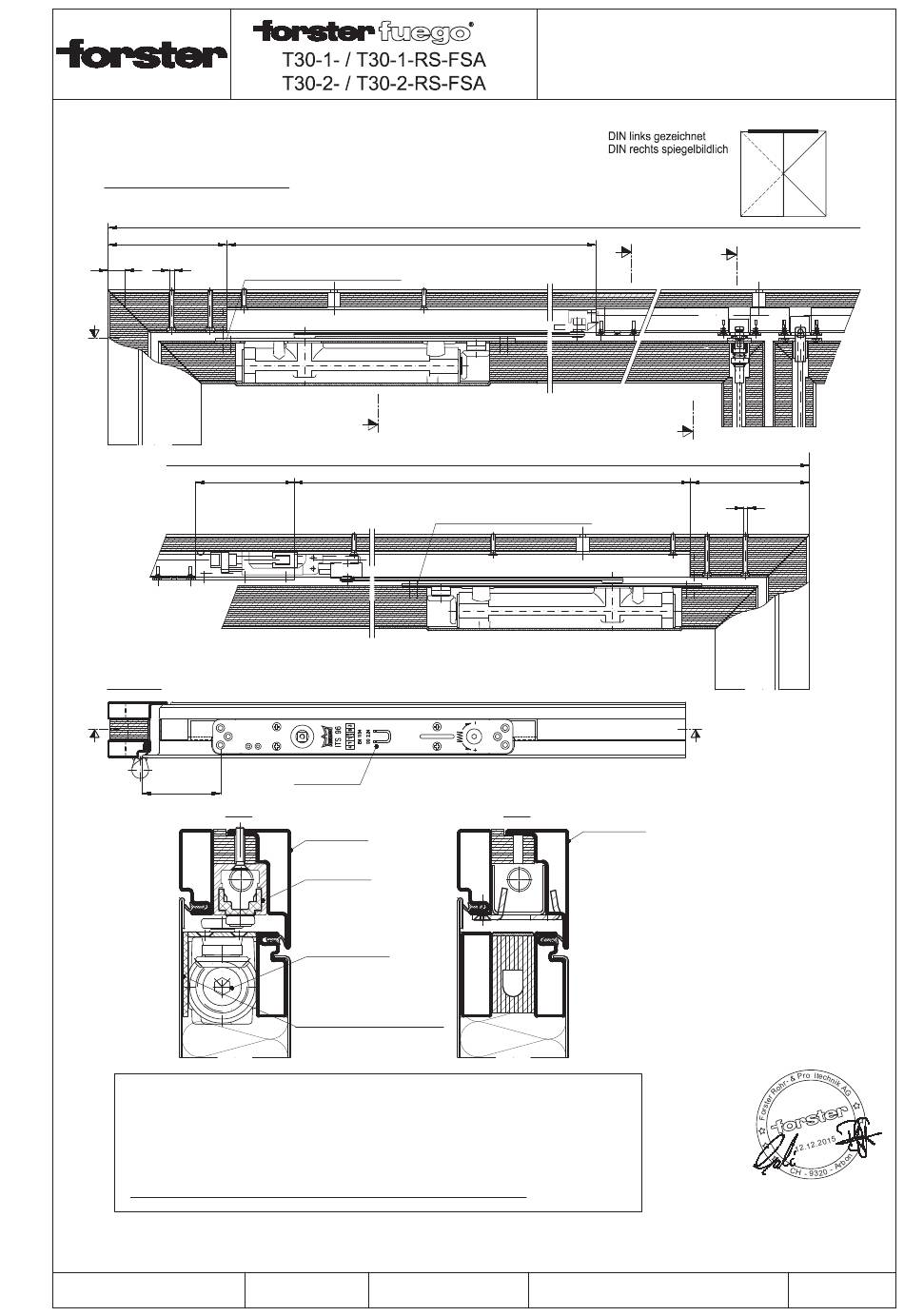

Gleitschiene G96 GSR / GSR-EMF
140
20 M5
X
Ansicht X
C
90
A - A
End-Montage:
- Komplette Gleitschiene einsetzen und festschrauben.
- Ein Brandschutzlaminat (25x400) auf die Unterseite des Türflügels und 2 Brandschutzlaminate
auf die Innenseite des Profils kleben.
- Türschliesser lagerichtig einsetzen und festschrauben.
Schlussmontage und Einstellungen nach Dorma-/ GEZE-Montageanleitung
E05-028-006-07_2_4a
Rahmen-Aussenmass (max. 2850)
Einschweissblech
947026 und 947025 (CrNi)
Standflügelseite
Flügelbreite min. 710 mit E-Öffner 840 max. 1400
A
Rahmen-Aussenmass (max. 2850)
116
Gangflügelseite
Flügelbreite min. 820 mit E-Öffner 1220 max. 1400
ITS 96, 3-6
Vorgerichtetes
Profil
Gleitschiene
G96 GSR
wahlweise
GSR-EMF
Türschliesser
"Dorma ITS 96"
Schäumstreifen
50x2x400
ist im Einbauset enthalten
Stand :
light
527
512
Einschweissblech
947026 und 947025 (CrNi)
B - B
Vorgerichtetes
Profil
12.12.2015 Einbau- und Wartungsanleitung
Zubehörbauteile
integrierter Türschliesser
Blechtür
A
B
B
140
M5
C
Einbau nach Montageanleitung forster
Die integrierte Öffnungsbegrenzung ist
keine Überlastungssicherung
- Öffnungswinkel max. 115°
- Flügelbreite max. 1400 mm
- Flügelgewicht max. 180 kg
Einbauset (Zubehör)
- für 2-flg. Tür: 946014
Alle Masse in mm
fi
Seite 7.2.4
