Forster Fuego Light T30-1-FSA Einbau- Und Wartungsanleitung Seite 19

5-40

30
5-40

30
Legende siehe Seite 4
Legende siehe Seite 4
Gezeichnete Wandanschlüsse gültig auch
Gezeichnete Wandanschlüsse gültig auch
für Seiten- und Oberteil.
für Seiten- und Oberteil.
T30-1-RS-Tür und T30-2-RS-Tür
T30-1-RS-Tür und T30-2-RS-Tür immer mit absenkbarer Bodendichtung ausführen
immer mit absenkbarer Bodendichtung ausführen und bei Wandanschluss immer beidseitig versiegeln!
und bei Wandanschluss immer beidseitig versiegeln!
E05-028-006-04_1f
1)
Zargenanker
4)
3)
4)
Abdeckblech 1.5 - 2.0 dick
Stahl oder Edelstahl.
Form freibleibend wahlweise
geschweisst, geschraubt,
genietet oder geklebt
1) + 3)
Zargenanker
Blechschraube Ø 4.8 wahlweise Niet
Stand :
light

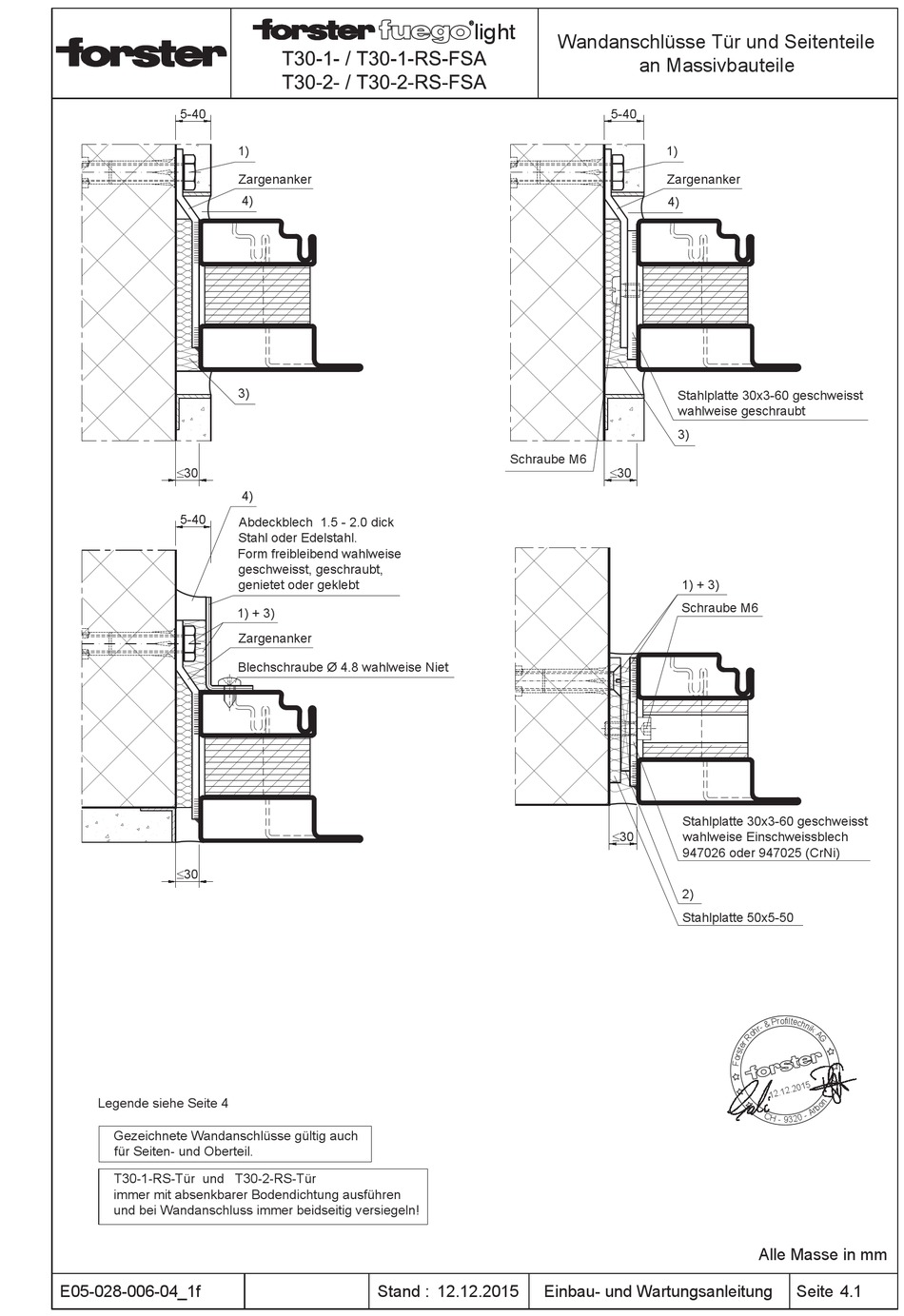

Wandanschlüsse Tür und Seitenteile
Schraube M6
12.12.2015 Einbau- und Wartungsanleitung
an Massivbauteile
5-40
1)
Zargenanker
4)
Stahlplatte 30x3-60 geschweisst
wahlweise geschraubt
3)

30
1) + 3)
Schraube M6
Stahlplatte 30x3-60 geschweisst

30 wahlweise Einschweissblech
947026 oder 947025 (CrNi)
2)
Stahlplatte 50x5-50
Alle Masse in mm
f
9
Seite 4.1
