Forster Fuego Light T30-1-FSA Einbau- Und Wartungsanleitung Seite 30

Legende siehe Seite 4
T30-1-RS-Tür und T30-2-RS-Tür
immer mit absenkbarer Bodendichtung ausführen
und bei Wandanschluss immer beidseitig versiegeln!
Details siehe Seite 2.3
E05-028-006-04_11e
 30
6)
2)
3)
4)
Türständer siehe
Seite 4.6
St-Rohr mind. 50x50x3
bzw. Holzständer
≥
40 x 80 (BxH)
St.-Rohr
50x50x5
Stand : 12.12.2015

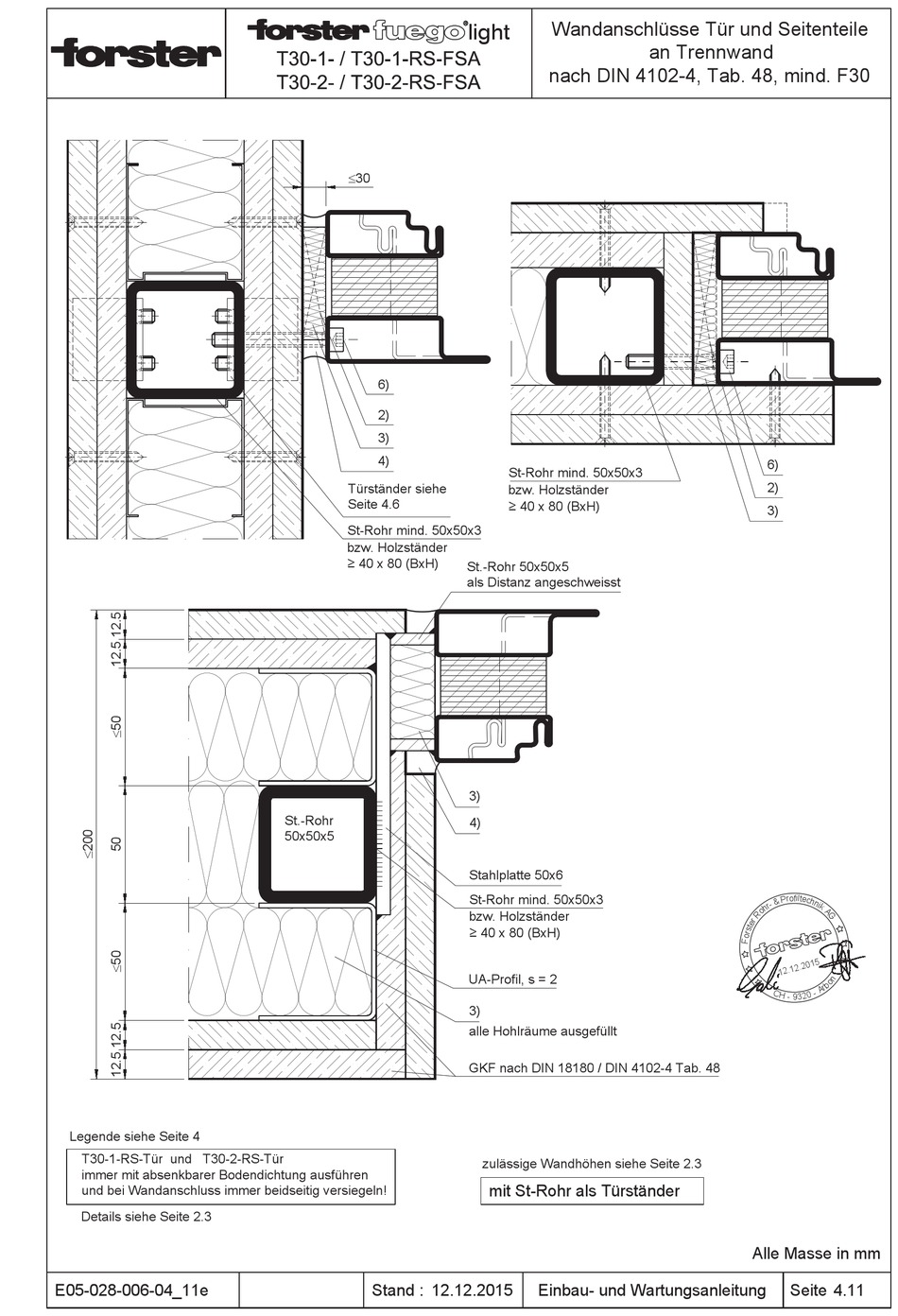

Wandanschlüsse Tür und Seitenteile
light
nach DIN 4102-4, Tab. 48, mind. F30
St-Rohr mind. 50x50x3
bzw. Holzständer
≥
40 x 80 (BxH)
St.-Rohr 50x50x5
als Distanz angeschweisst
3)
4)
Stahlplatte 50x6
St-Rohr mind. 50x50x3
bzw. Holzständer
≥
40 x 80 (BxH)
UA-Profil, s = 2
3)
alle Hohlräume ausgefüllt
GKF nach DIN 18180 / DIN 4102-4 Tab. 48
zulässige Wandhöhen siehe Seite 2.3
mit St-Rohr als Türständer
Einbau- und Wartungsanleitung
an Trennwand
6)
2)
3)
f
9
Alle Masse in mm
Seite 4.11
