Forster Fuego Light T30-1-FSA Einbau- Und Wartungsanleitung Seite 32

Legende siehe Seite 4
T30-1-RS-Tür und T30-2-RS-Tür
immer mit absenkbarer Bodendichtung ausführen
und bei Wandanschluss immer beidseitig versiegeln!
E05-028-006-04_13e
light
GKF nach DIN 18180 / DIN 4102-4 Tab. 92+95 F60
2 Sechskantschrauben M8
wahlweise
Lochschweissung 2 x Ø10
St.-Winkel mind.
25x25x3-100 geschweisst
Gezeichnete Wandanschlüsse
Gültig auch für Seiten- und Oberteil.
Stand : 12.12.2015

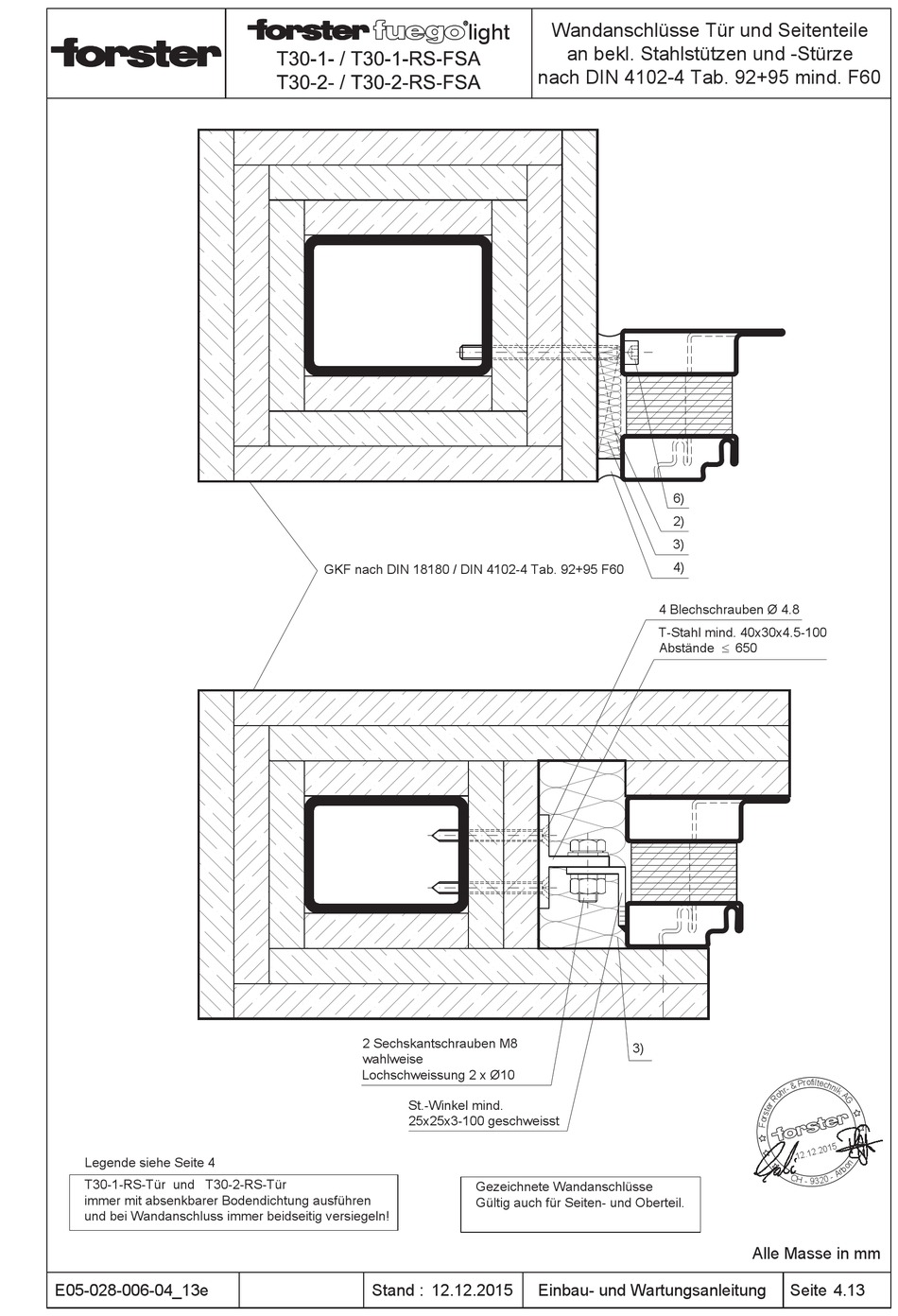

Wandanschlüsse Tür und Seitenteile
an bekl. Stahlstützen und -Stürze
nach DIN 4102-4 Tab. 92+95 mind. F60
6)
2)
3)
4)
4 Blechschrauben Ø 4.8
T-Stahl mind. 40x30x4.5-100
Abstände  650
3)
Einbau- und Wartungsanleitung
fi
Alle Masse in mm
Seite 4.13
