Forster Fuego Light T30-1-FSA Einbau- Und Wartungsanleitung Seite 41

Y = Beton
Mauerwerk
Porenbeton
T30-1-RS-Tür und T30-2-RS-Tür
immer mit absenkbarer Bodendichtung ausführen
und bei Wandanschluss immer beidseitig versiegeln!
Legende siehe Seite 4
E05-028-006-04_18f
5)
≤ 30
5)
≤
30

50

58

75
Stand :
light

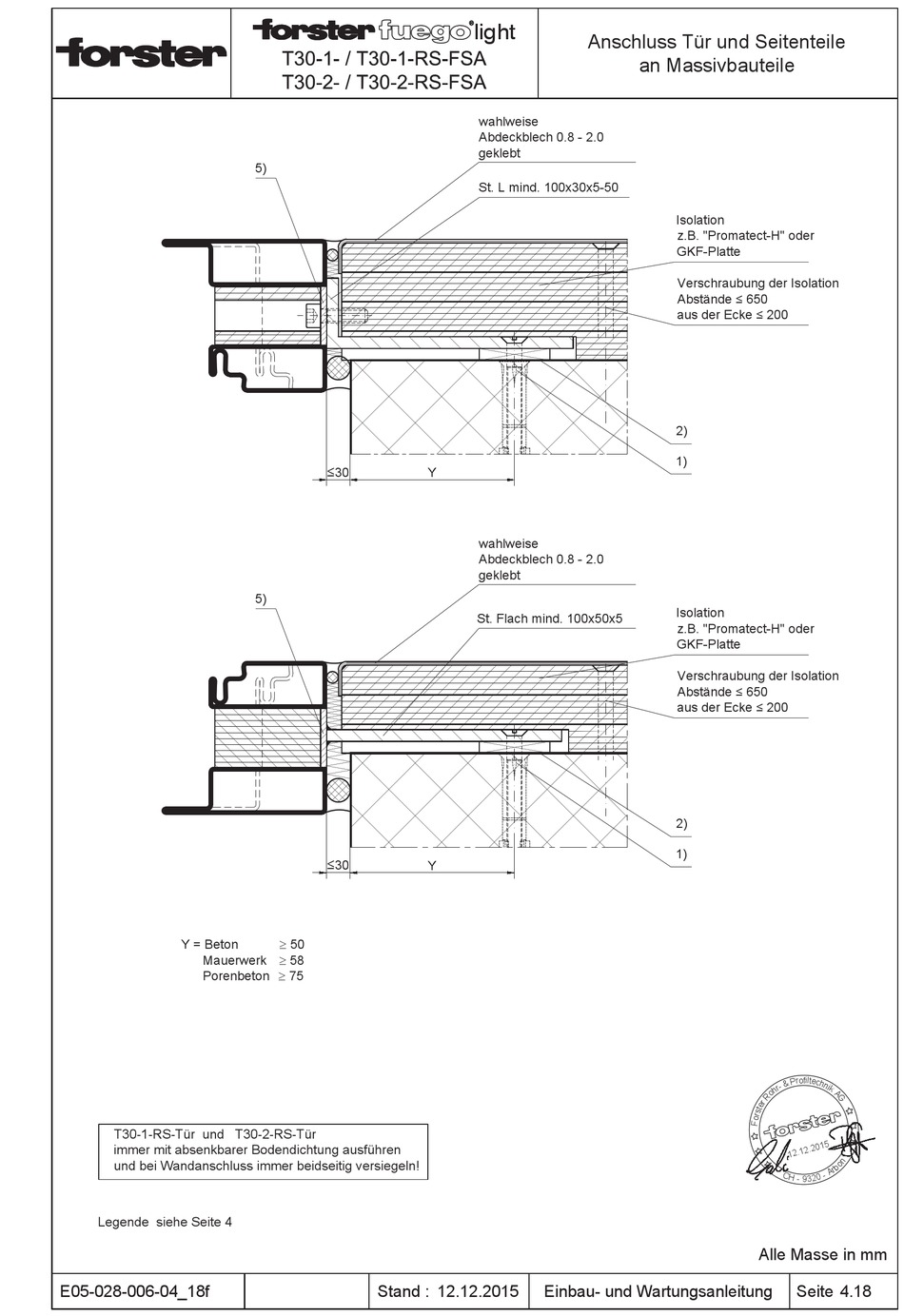

Anschluss Tür und Seitenteile
wahlweise
Abdeckblech 0.8 - 2.0
geklebt
St. L mind. 100x30x5-50
Y
wahlweise
Abdeckblech 0.8 - 2.0
geklebt
St. Flach mind. 100x50x5
Y
12.12.2015 Einbau- und Wartungsanleitung
an Massivbauteile
Isolation
z.B. "Promatect-H" oder
GKF-Platte
Verschraubung der Isolation
Abstände ≤ 650
aus der Ecke ≤ 200
2)
1)
Isolation
z.B. "Promatect-H" oder
GKF-Platte
Verschraubung der Isolation
Abstände ≤ 650
aus der Ecke ≤ 200
2)
1)
f
9
Alle Masse in mm
Seite 4.18
