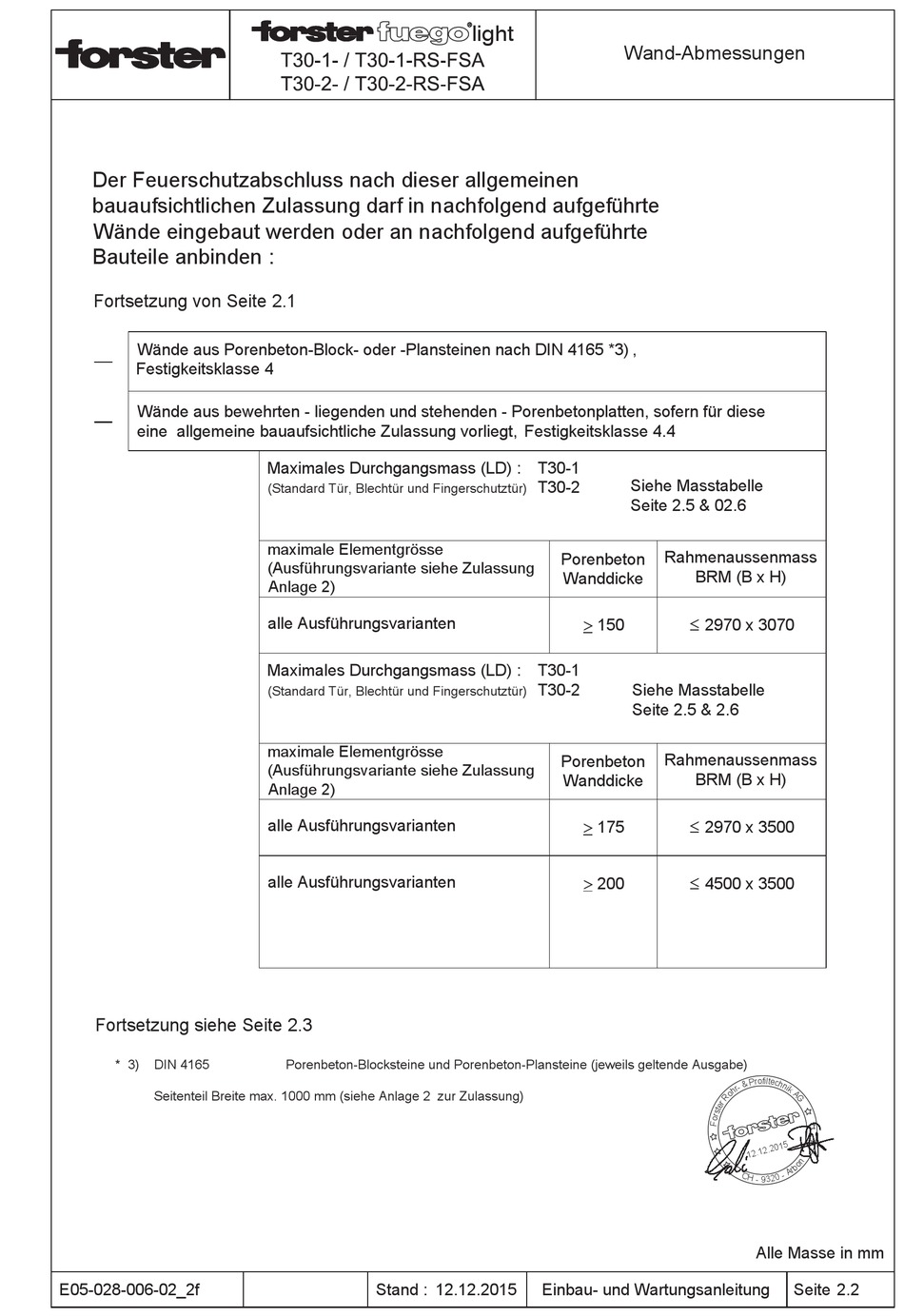

Forster Fuego Light T30-1-FSA Einbau- Und Wartungsanleitung Seite 10

Der Feuerschutzabschluss nach dieser allgemeinen
bauaufsichtlichen Zulassung darf in nachfolgend aufgeführte
Wände eingebaut werden oder an nachfolgend aufgeführte
Bauteile anbinden :
Fortsetzung von Seite 2.1
Wände aus Porenbeton-Block- oder -Plansteinen nach DIN 4165 *3) ,
Festigkeitsklasse 4
Wände aus bewehrten - liegenden und stehenden - Porenbetonplatten, sofern für diese
eine allgemeine bauaufsichtliche Zulassung vorliegt, Festigkeitsklasse 4.4
Fortsetzung siehe Seite 2.3
*
3) DIN 4165
Seitenteil Breite max. 1000 mm (siehe Anlage 2 zur Zulassung)
E05-028-006-02_2f
Maximales Durchgangsmass (LD) : T30-1
(Standard Tür, Blechtür und Fingerschutztür)
maximale Elementgrösse
(Ausführungsvariante siehe Zulassung
Anlage 2)
alle Ausführungsvarianten
Maximales Durchgangsmass (LD) : T30-1
(Standard Tür, Blechtür und Fingerschutztür)
maximale Elementgrösse
(Ausführungsvariante siehe Zulassung
Anlage 2)
alle Ausführungsvarianten
alle Ausführungsvarianten
Porenbeton-Blocksteine und Porenbeton-Plansteine (jeweils geltende Ausgabe)
Stand : 12.12.2015
light
Wand-Abmessungen
Siehe Masstabelle
T30-2
Seite 2.5 & 02.6
Porenbeton
Wanddicke

150
T30-2 Siehe Masstabelle
Seite 2.5 & 2.6
Porenbeton
Wanddicke

175

200
Einbau- und Wartungsanleitung
Rahmenaussenmass
BRM (B x H)

2970 x 3070
Rahmenaussenmass
BRM (B x H)

2970 x 3500

4500 x 3500
Alle Masse in mm
Seite 2.2
