Wandanschlüsse Tür Und Seitenteile An Massivbauteile 12.12.2015 - Forster Fuego Light T30-1-FSA Einbau- Und Wartungsanleitung

f
9
Legende siehe Seite 10.5
T30-1-RS-Tür und T30-2-RS-Tür
immer mit absenkbarer Bodendichtung ausführen
und bei Wandanschluss immer beidseitig versiegeln!
WK1 WK2 WK3
E05-028-006-10_9d
light
Abdeckblech 1.5 - 2.0 dick
Stahl oder Edelstahl.
Form freibleibend
wahlweise
A) geschweisst
B) geschraubt
C) genietet
4)
Glashalteleiste

Isolation 65kg/m³
z.B. Rockwool,
gemäss, DIN 4102
A1
St. L 50x30x4-50
Stand : 12.12.2015

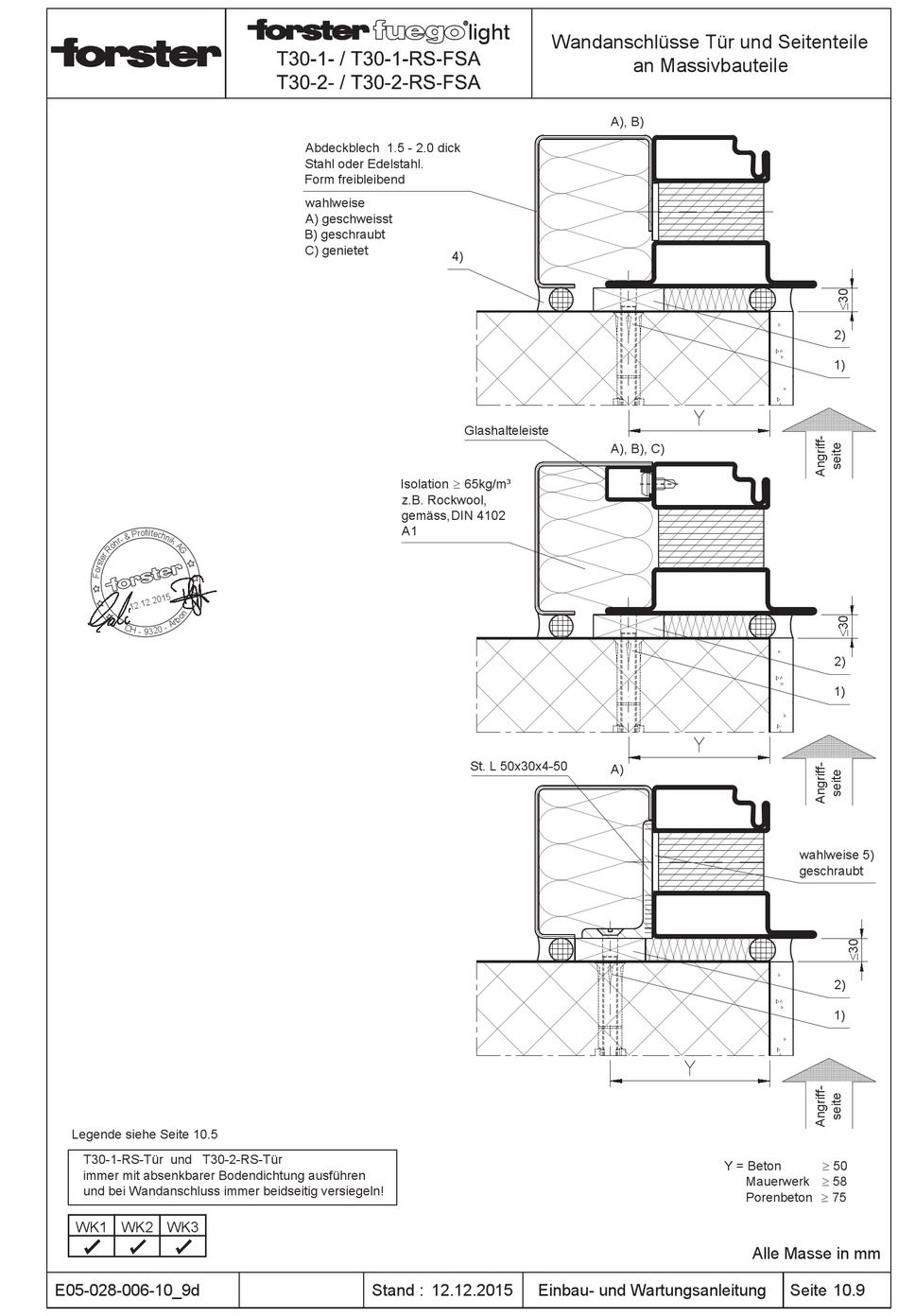

Wandanschlüsse Tür und Seitenteile
an Massivbauteile
A), B)
A), B), C)
A)
Einbau- und Wartungsanleitung
2)
1)
2)
1)
wahlweise 5)
geschraubt
2)
1)

Y = Beton 50

Mauerwerk 58

Porenbeton 75
Alle Masse in mm
Seite 10.9
