10
9
8
7
220-230V~, 50/60Hz
1520W
FUSE INSIDE
L

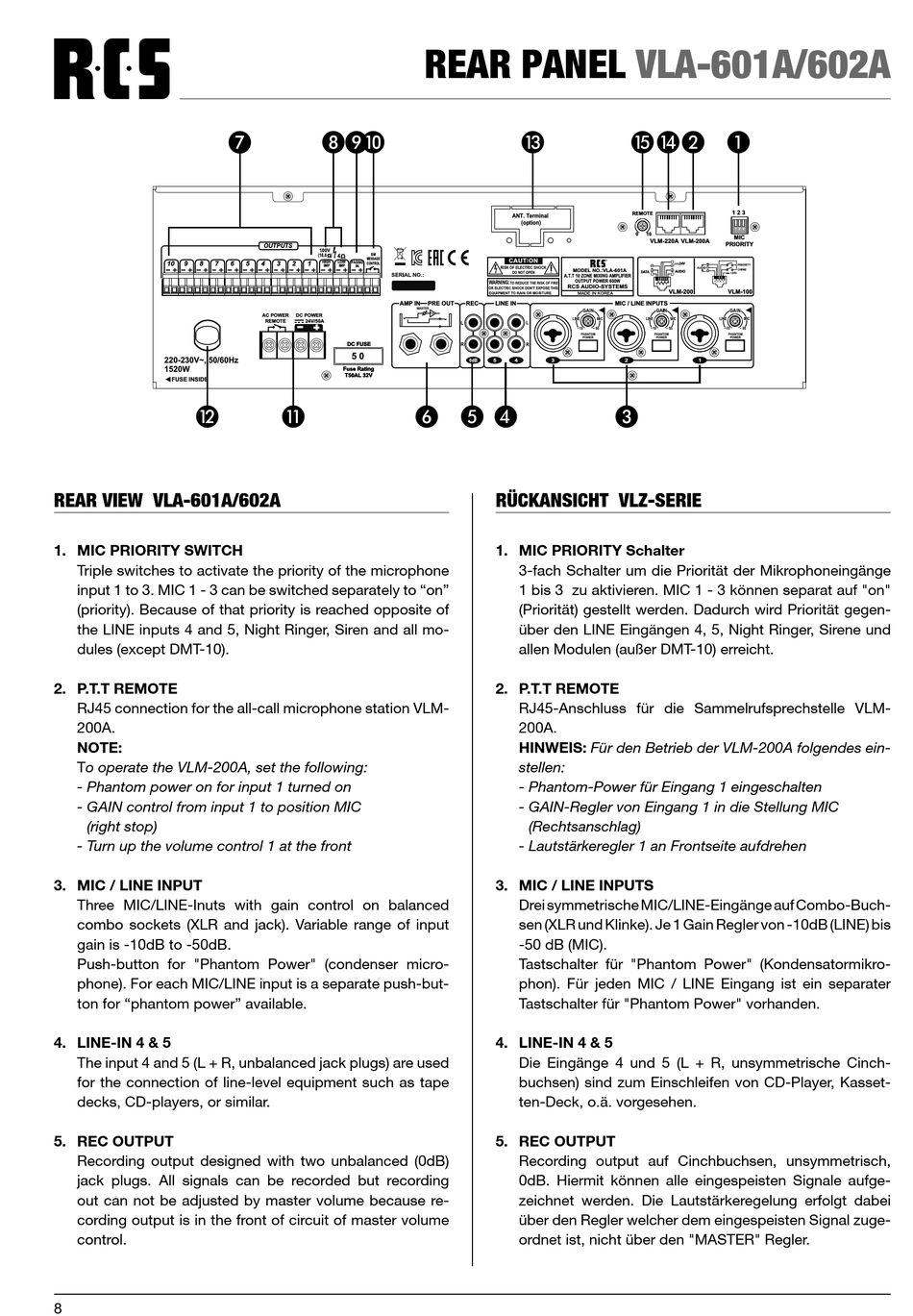

REAR VIEW VLA-601A/602A
1. MIC PRIORITY SWITCH
Triple switches to activate the priority of the microphone
input 1 to 3. MIC 1 - 3 can be switched separately to "on"
(priority). Because of that priority is reached opposite of
the LINE inputs 4 and 5, Night Ringer, Siren and all mo-
dules (except DMT-10).
2. P.T.T REMOTE
RJ45 connection for the all-call microphone station VLM-
200A.
NOTE:
To operate the VLM-200A, set the following:
- Phantom power on for input 1 turned on
- GAIN control from input 1 to position MIC
(right stop)
- Turn up the volume control 1 at the front
3. MIC / LINE INPUT
Three MIC/LINE-Inuts with gain control on balanced
combo sockets (XLR and jack). Variable range of input
gain is -10dB to -50dB.
Push-button for "Phantom Power" (condenser micro-
phone). For each MIC/LINE input is a separate push-but-
ton for "phantom power" available.
4. LINE-IN 4 & 5
The input 4 and 5 (L + R, unbalanced jack plugs) are used
for the connection of line-level equipment such as tape
decks, CD-players, or similar.
5. REC OUTPUT
Recording output designed with two unbalanced (0dB)
jack plugs. All signals can be recorded but recording
out can not be adjusted by master volume because re-
cording output is in the front of circuit of master volume
control.
8
G
HI J
OUTPUTS
100V
(16.6 )
4
E/M
MESSAGE
6
5
4
3
2
1
HIGH
LOW
PAGING
CONTROL
IMP
IMP
IN
AMP IN
AC POWER
DC POWER
REMOTE
24V/50A
DC FUSE
DC FUSE
5 0
Fuse Rating
Fuse Rating
T50AL 32V
T50AL 32V
K
REAR PANEL
M
ANT. Terminal
(option)
MODEL NO.:VLA-601A
A.T.T 10 ZONE MIXING AMPLIFIER
OUTPUT POWER 600W
RCS AUDIO-SYSTEMS
MADE IN KOREA
PRE OUT
REC
LINE IN
F
E
D
RÜCKANSICHT VLZ-SERIE
1. MIC PRIORITY Schalter
3-fach Schalter um die Priorität der Mikrophoneingänge
1 bis 3 zu aktivieren. MIC 1 - 3 können separat auf "on"
(Priorität) gestellt werden. Dadurch wird Priorität gegen-
über den LINE Eingängen 4, 5, Night Ringer, Sirene und
allen Modulen (außer DMT-10) erreicht.
2. P.T.T REMOTE
RJ45-Anschluss für die Sammelrufsprechstelle VLM-
200A.
HINWEIS: Für den Betrieb der VLM-200A folgendes ein-
stellen:
- Phantom-Power für Eingang 1 eingeschalten
- GAIN-Regler von Eingang 1 in die Stellung MIC
(Rechtsanschlag)
- Lautstärkeregler 1 an Frontseite aufdrehen
3. MIC / LINE INPUTS
Drei symmetrische MIC/LINE-Eingänge auf Combo-Buch-
sen (XLR und Klinke). Je 1 Gain Regler von -10dB (LINE) bis
-50 dB (MIC).
Tastschalter für "Phantom Power" (Kondensatormikro-
phon). Für jeden MIC / LINE Eingang ist ein separater
Tastschalter für "Phantom Power" vorhanden.
4. LINE-IN 4 & 5
Die Eingänge 4 und 5 (L + R, unsymmetrische Cinch-
buchsen) sind zum Einschleifen von CD-Player, Kasset-
ten-Deck, o.ä. vorgesehen.
5. REC OUTPUT
Recording output auf Cinchbuchsen, unsymmetrisch,
0dB. Hiermit können alle eingespeisten Signale aufge-
zeichnet werden. Die Lautstärkeregelung erfolgt dabei
über den Regler welcher dem eingespeisten Signal zuge-
ordnet ist, nicht über den "MASTER" Regler.
VLA-601A/602A
O
N
B
A
1 2 3
REMOTE
0
10
MIC
VLM-220A
VLM-200A
PRIORITY
24V
DATA
AUDIO
2 4 6 8
1 3 5 7
VLM-200
VLM-100
MIC / LINE INPUTS
C
