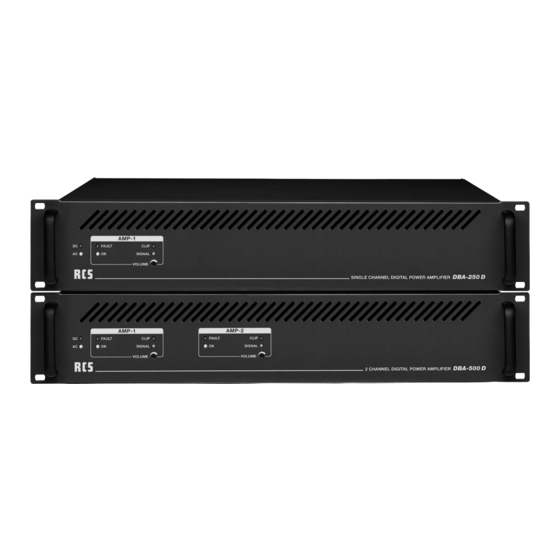

- Seite 1 DBA-250 D / 500 D DIGITAL 100V-POWER AMPLIFIER COMPLIANT TO: IEC 268-5 VDE 0833-4 / DE 0828 / EN 60849 IEC 60849 fanless-cooling - ENGLISH OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG - DEUTSCH Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Safety Instructions
SAFETY INSTRUCTIONS DBA-SERIES CAUTION / ACHTUNg Caution: to reduCe the risk of eleCtriC shoCk do not remove Cover (or BaCk) no user-serviCeaBle parts inside refer ser- viCiing to qualified personnel. aChtung: Zur vermeidung von stromsChlägen gehäuseaB- deCkung oder rüCkseite niCht entfernen. keine vom Benut- Zer Wartenden teile im inneren. - Seite 3 DBA-SERIES CONTENTS CONTENTS / INHALT DBA-250D / 500D gENERAL REFERENCES / Allgemeine HinWeiSe ......... . FEATURES / HAuptmerkmAle .
- Seite 4 MOUNTINg & COOLINg MONTAgE & KüHLUNg Amplifier racking size for DBA-Series are designed for stan- Die Verstärker der DBA-Serie sind mit seitlichen Befesti- dard 19˝ rack mounting with additional left, right bracket. gungwinkeln für den Einbau in 19˝ Gestelle geeignet. Never block the air vents in the sides makes enough space Blockieren sie nie die Luftöffnungen an den Seiten (min. 44 line 44 mm of the amplifier the following is figure of air-flow.
-
Seite 5: Front Panel
DBA-SERIES FRONT PANEL AMP-1 AMP-2 FAULT CLIP FAULT CLIP SIGNAL SIGNAL VOLUME VOLUME DBA-500 D 2 CHANNEL DIGITAL POWER AMPLIFIER MODEL: DBA-500D 2 CHANNEL DIGITAL POWER AMPLIFIER CH 1 AC 230V 6A FRONT PANEL FRONTANSICHT OUT 2 OUT 1 CH 2 DC IN –... -
Seite 6: Rear Panel
DC IN – + 48V 0 / 50 / 100 0 / 50 / 100 500W REAR VIEW DBA-SERIES RüCKANSICHT DBA-SERIE 1. 24 V DC power supply terminal 1. DC-Spannungsversorgungsklemme 24 V 2. IEC power inlet (cold condition) 2. Netz-Kaltgerätestecker 3. -
Seite 7: Sample Applications
DBA-SERIES SAMPLE APPLICATIONS SYSTEM CONNECTIONS / VERDRAHTUNgSBEISPIEL R6CD-10 6Cd-Changer MODEL NO.: R6CD-10 6CD-CHANGER ESM-100D line 1 speakers vares fire Brigade Call station ESC-006A vares Control-Center DC POWER CAUTION 24V 40A RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK DON'T EXPOSE THIS PROGRAM PRIORITY... -
Seite 8: Block Diagram
BLOCK DIAgRAM DBA-SERIES DBA-SERIES BLOCK DIAgRAM / BLOCKSCHALTBILD DER DBA-SERIE Downloaded from www.Manualslib.com manuals search engine... -
Seite 9: Specifications
DBA-SERIES SPECIFICATIONS TECHNICAL DATA / TECHNISCHE DATEN DBA-250 D / 500 D Output power / Ausgangsleistung (Programm/RMS) DBA-250D: 375 W/250 W DBA-500D: 750 W/500 W or 2x 375 W/2x 250 W Input sensitivity / Eingangsempfindlichkeit 1 V, 10 kOhms, balanced Output voltage / Ausgangsspannung 50 V or 100 V Frequency response / Frequenzbereich 70 ~ 20.000 Hz (better than -3 dB) Signal-to-noise ratio / Signal-Rauschabstand better than 91 dB THD at 1 kHz / Klirrfaktor (THD) bei 1 kHz DBA-250D: better than 0,29%... - Seite 10 NOTES DBA-SERIES Downloaded from www.Manualslib.com manuals search engine...
- Seite 11 DBA-SERIES NOTES Downloaded from www.Manualslib.com manuals search engine...
- Seite 12 Technische Änderungen in Hardware und Software vorbehalten. Delivered by / Lieferung durch: © Copyright by RCS AUDIO-SYSTEMS GmbH. RCS05.08.2008 Publication and duplication of the contained data only allowed with our strict permission. Veröffentlichung und Vervielfältigung der enthaltenen Daten, auch auszugsweise, nur mit unserer ausdrücklichen Genehmigung.
