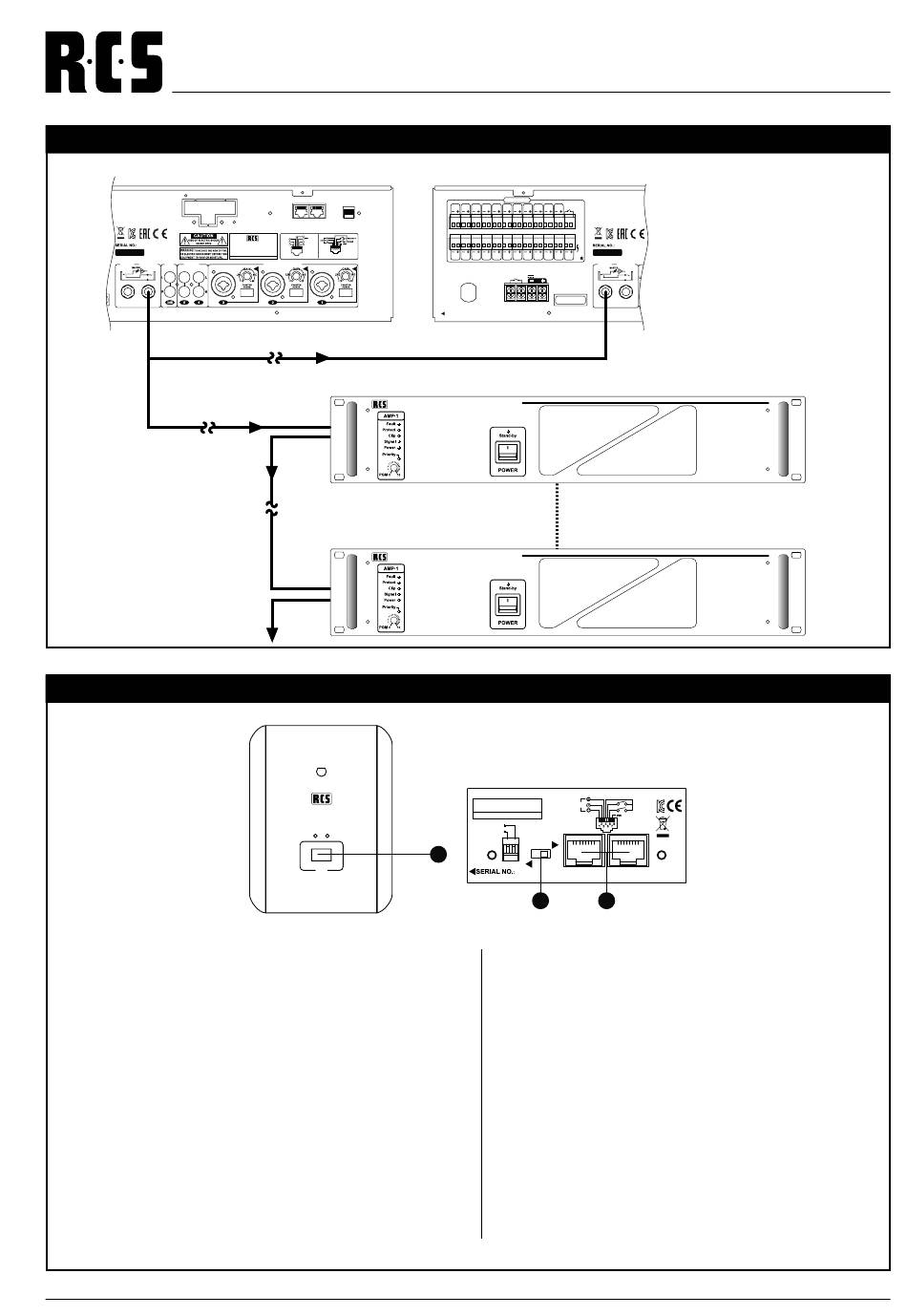

PTT REMOTE / CASCADING
CASCADING WITH OTHER AMPLIFIERS / KASKADIERUNG MIT WEITEREN VERSTÄRKERN
SIGNAL SOURCE
ANT. Terminal
(option)
AMP IN
PRE OUT
REC
LINE IN
PRE OUT
1. TALK BUTTON
Upon actuation of the key switch 1 can be spoken.
Furthermore, the pregone and the priority of the an-
nouncement are activated (if the DIP switch on the
back of the station is set to CHIME „ON")
2. OUTPUT - LINK
Use a LAN cable (such as CAT 5) to connect the sta-
tion. Up to 5 intercom stations can be connected
in parallel (OUTPUT and LINK sockets are parallel).
3. MASTER, SLAVE - SWITCH
If the switch is set to MASTER at a microphone unit,
this microphone unit has priority and the busy LED
lights up.
12
1 2 3
ON
MIC
RM-2000
PTT-200
PRIORITY
24V
AUDIO
MODEL NO.: VLA-602A
DATA
20 ZONE MIXING AMPLIFIER
2 4 6 8
OUTPUT POWER 600W
1 3 5 7
RM-2000
PTT-200
MADE IN KOREA
MIC / LINE INPUTS
BA-480DP
IN
OUT
BA-480DP
IN
OUT
P.T.T REMOTE VLM-200 A
VLM-200A
P .T.T REMOTE
Talk Busy
Talk
NO SIGNAL SOURCE INTPUT
OUTPUTS
E/M
10
9
8
7
6
5
4
3
2
1
MESSAGE
PAGING
IN
CONTROL
100V
20
19
18
17
16
15
14
13
12
11
LOW
HIGH
(16.6 )
IMP
IMP
220-230V~, 50/60Hz
AC POWER
DC POWER
1690W
REMOTE
24V/50A
DC FUSE
50
Fuse Rating
FUSE INSIDE
T50AL 32V
Single Channel P.A Power Amplifier
Single Channel P.A Power Amplifier
DIMENSION....126(W) x 54(H) x 156(D)mm
WEIGHT..........0.8Kg
MODEL NO .: VLM-200
AUDIO
P.T.T REMOTE
MADE IN KOREA
PRIORITY
OUTPUT
CHIME
MASTER
1
SLAVE
3
1. SPRECHTASTE
Bei Betätigung des Tastschalters 1 kann gesprochen
werden. Weiterhin wird der Vorgong und die Priorität
der Durchsage aktiviert (wenn der DIP Schalter an der
Rückseite der Sprechstelle auf CHIME „ON" steht)
2. OUTPUT – LINK
Verwenden Sie ein LAN-Kabel (z.B. CAT 5) zum An-
schluss der Sprechstelle. Es können bis zu 5 Sprech-
stellen parallel angeschlossen werden (OUTPUT und
LINK-Buchsen sind parallel).
3. MASTER, SLAVE – SCHALTER
Wird der Schalter an einer Sprechstelle auf MASTER
gestellt, hat diese Sprechstelle Vorrang und die Busy-
LED leuchtet.
VLA-601A/602A
COMBI NE
USE
AMP IN
PRE OUT
AMP IN
POWER
INCREASEMENT
PRIORITY
CHIME
+24V
LINK
2
