Rear Panel - RCS AUDIO-SYSTEMS DBA-Serie Bedienungsanleitung

DC
AC
DC IN – + 48V
1

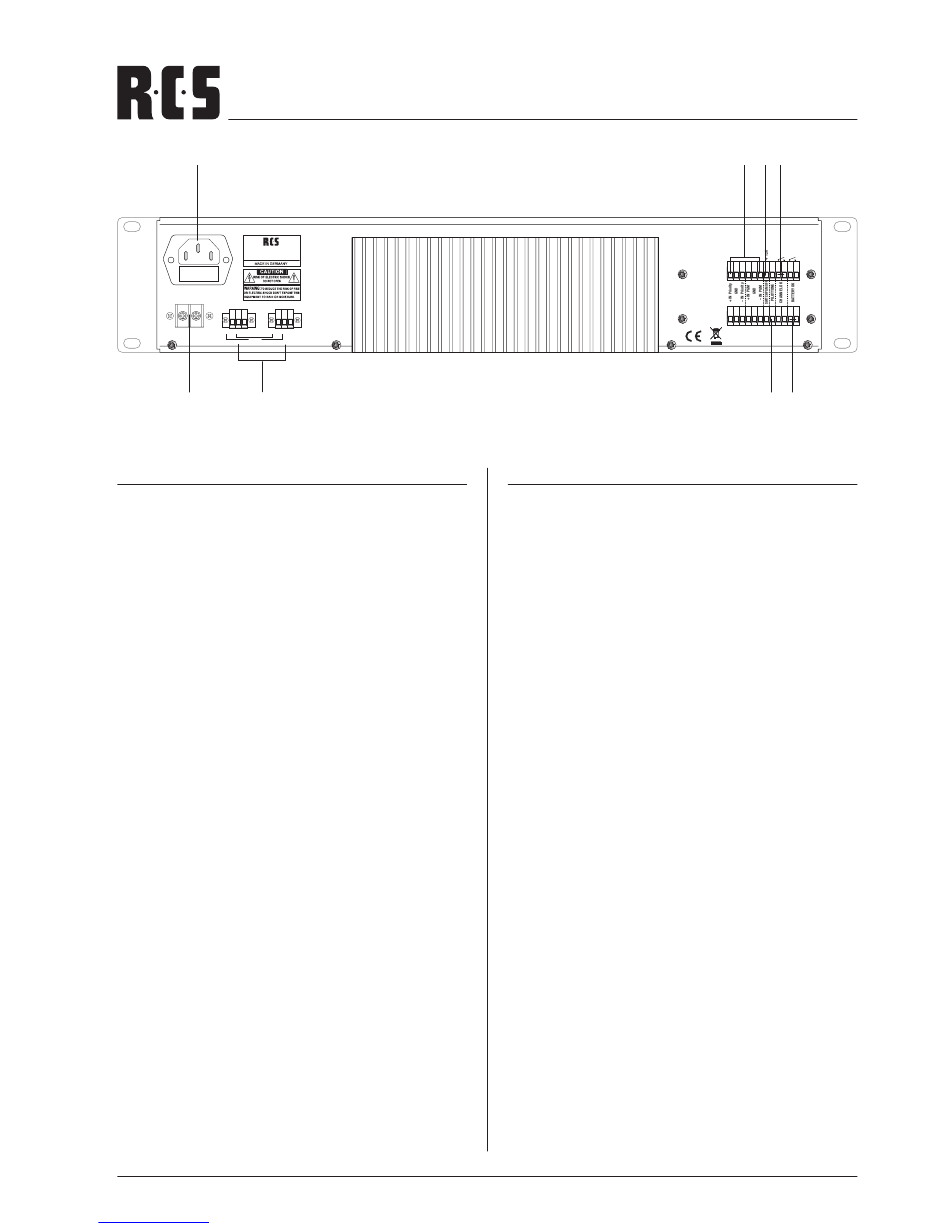

REAR VIEW DBA-SERIES
1. 24 V DC power supply terminal
2. IEC power inlet (cold condition)
3. Speaker outputs
50 and 100 V, at DBA-500 D for 500 W operation - Output
1 and 2 turn into series.
For this case use only the 50V-terminals!
4. Balanced inputs
At 500 W operation (DBA-500 D) actuate Input 1 and 2
combined. The Volumecontroller (Front side) must turn
synchronal to same position.
5. Switch Programm OFF
Switch the Program input off and activate the Priority
input. Activate with +12V terminal for CH1 and CH2
separately.
6. Input for pilot tone signal
7. Failure indication output (malfunktion)
If notice of malfunction or defect of the amplifier.
8. Failure indication output (emergency power supply)
If emergency power supply is missing
Connect the AF inputs and outputs to the corresponding
plug-type connectors. The input can be used balanced un-
balanced. Please pay attention to the right of occupancy
mass (shielded line) and signal.
6
Downloaded from www.Manualslib.com
AMP-1
FAULT CLIP
OK SIGNAL
2
VOLUME
MODEL: DBA-500D
2 CHANNEL
DIGITAL POWER AMPLIFIER
AC 230V 6A
OUT 2 OUT 1
0 / 50 / 100 0 / 50 / 100
500W
C
manuals search engine

REAR PANEL

AMP-2
FAULT CLIP
OK SIGNAL
VOLUME
RüCKANSICHT DBA-SERIE
1. DC-Spannungsversorgungsklemme 24 V
2. Netz-Kaltgerätestecker
3. Lautsprecherausgänge 50 und 100 V
Bei 500 W Betrieb (DBA-500 D) die Ausgänge 1 und 2 in
Serie schalten.
Verwenden Sie dafür auschließlich die 50V-Anschlüsse!
4. Symmetrische Eingänge (Input)
Bei 500 W Betrieb (DBA-500 D) Input 1 und 2 gemein-
sam ansteuern. Die Lautstärkeregler (Vorderseite) müs-
sen dann auf die selbe Stellung eingestellt werden.
5. Switch Programm OFF
Schaltet den Programmeingang ab und aktiviert den Pri-
oritätseingang. Anzusteuern mit dem +12V Anschluss,
jeweils für CH1 und CH2 getrennt.
6. Eingang für Pilottonsignal
7. Störmeldeausgang (Funktionstörung)
Bei Defekt bzw. Funktionsstörung der Endstufe.
8. Störmeldeausgang (Notstromversorgung)
Bei fehlender Notstromversorgungsspannung
Verbinden Sie die NF Eingänge und Ausgänge mit den ent-
sprechenden Steckanschlüssen. Der Input kann symme-
trisch oder assymetrisch belegt werden. Bitte achten Sie auf
die richtige Belegung von Masse (geschirmte Leitung) und
Signal.
DBA-SERIES
4 5 7
DBA-500 D
2 CHANNEL DIGITAL POWER AMPLIFIER
CH 1
CH 2
6 8
