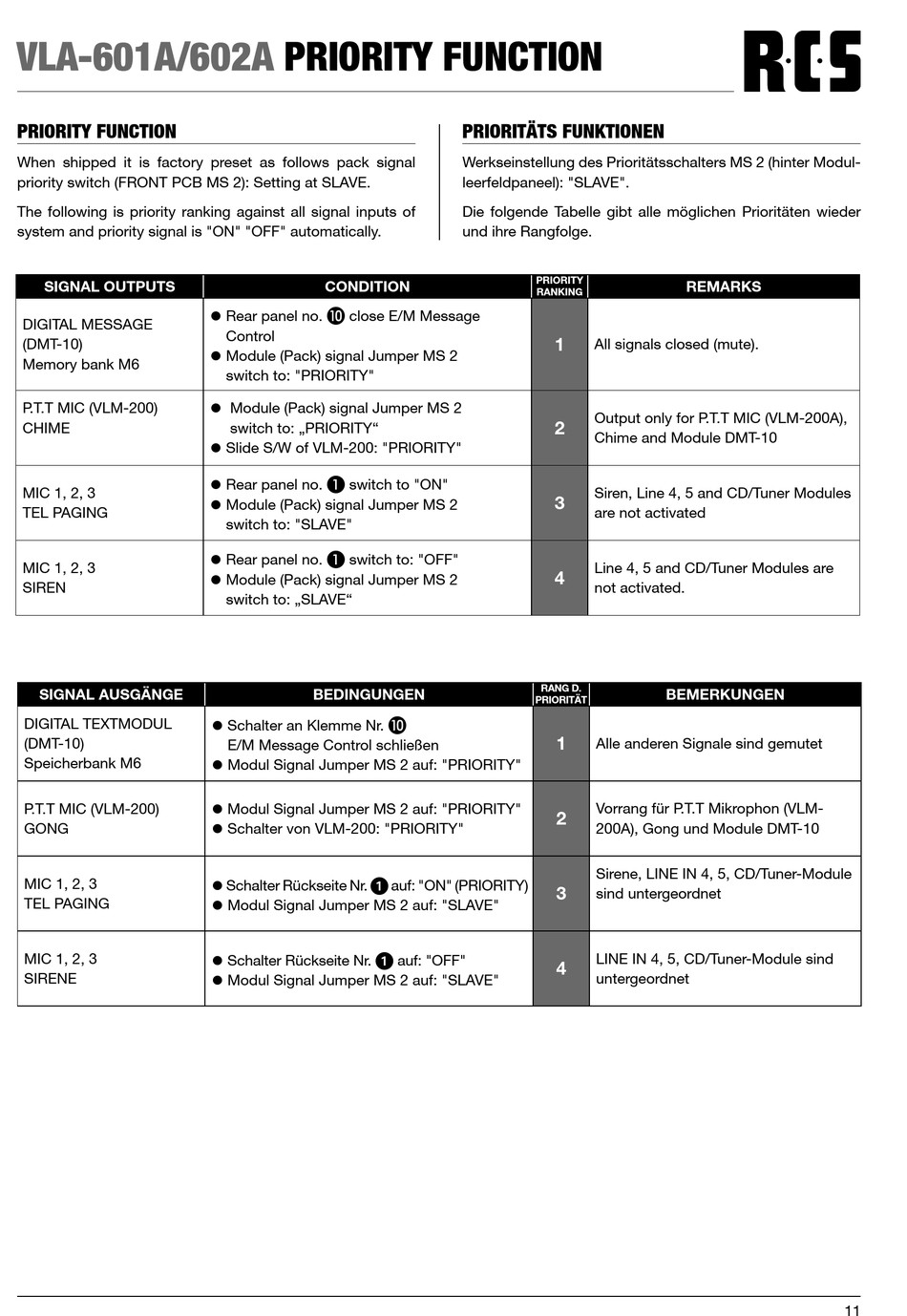

VLA-601A/602A

PRIORITY FUNCTION

When shipped it is factory preset as follows pack signal
priority switch (FRONT PCB MS 2): Setting at SLAVE.
The following is priority ranking against all signal inputs of
system and priority signal is "ON" "OFF" automatically.
SIGNAL OUTPUTS
DIGITAL MESSAGE
(DMT-10)
Memory bank M6
P.T.T MIC (VLM-200)
CHIME
MIC 1, 2, 3
TEL PAGING
MIC 1, 2, 3
SIREN
SIGNAL AUSGÄNGE
DIGITAL TEXTMODUL
(DMT-10)
Speicherbank M6
P.T.T MIC (VLM-200)
GONG
MIC 1, 2, 3
TEL PAGING
MIC 1, 2, 3
SIRENE
PRIORITY FUNCTION
CONDITION
J
• Rear panel no. close E/M Message
Control
• Module (Pack) signal Jumper MS 2
switch to: "PRIORITY"
• Module (Pack) signal Jumper MS 2
switch to: „PRIORITY"
• Slide S/W of VLM-200: "PRIORITY"
• Rear panel no. A switch to "ON"
• Module (Pack) signal Jumper MS 2
switch to: "SLAVE"
A
• Rear panel no. switch to: "OFF"
• Module (Pack) signal Jumper MS 2
switch to: „SLAVE"
BEDINGUNGEN
• Schalter an Klemme Nr.
E/M Message Control schließen
• Modul Signal Jumper MS 2 auf: "PRIORITY"
• Modul Signal Jumper MS 2 auf: "PRIORITY"
• Schalter von VLM-200: "PRIORITY"
• Schalter Rückseite Nr. 1
• Modul Signal Jumper MS 2 auf: "SLAVE"
• Schalter Rückseite Nr. 1
• Modul Signal Jumper MS 2 auf: "SLAVE"
PRIORITÄTS FUNKTIONEN
Werkseinstellung des Prioritätsschalters MS 2 (hinter Modul-
leerfeldpaneel): "SLAVE".
Die folgende Tabelle gibt alle möglichen Prioritäten wieder
und ihre Rangfolge.
PRIORITY
RANKING
1
2
3
4
RANG D.
PRIORITÄT
J
1
2
auf: "ON" (PRIORITY)
3
auf: "OFF"
4
REMARKS
All signals closed (mute).
Output only for P.T.T MIC (VLM-200A),
Chime and Module DMT-10
Siren, Line 4, 5 and CD/Tuner Modules
are not activated
Line 4, 5 and CD/Tuner Modules are
not activated.
BEMERKUNGEN
Alle anderen Signale sind gemutet
Vorrang für P.T.T Mikrophon (VLM-
200A), Gong und Module DMT-10
Sirene, LINE IN 4, 5, CD/Tuner-Module
sind untergeordnet
LINE IN 4, 5, CD/Tuner-Module sind
untergeordnet
11
