perma PRO MP-6 Verteiler
4.3

Kombination von Verteiler und Schmierstoffgeber

Nachdem Sie den perma MP-6 mit Anschlussteilen bestückt haben, können Sie jetzt den Verteiler und einen
Schmierstoffgeber aus der PRO Serie zu einem Schmiersystem zusammenfügen.
Der Verteiler und der Schmierstoffgeber sollten direkt miteinander verschraubt und dann zusammen an
der perma Halterung befestigt und mit der Halterung angeschraubt werden.

Direkte Montage des Verteilers am Schmierstoffgeber

Bevor Sie den Verteiler und den Schmierstoffgeber miteinander verbinden, müssen die Schmierstellen
400 g Schmierstoffkartusche für manuelle Fettpressen mit dem gewünschten Schmierstoff liefern.
Schrauben Sie den Schmierstoffgeber fest in das Gewinde G3/8 des Verteilers ein.
Positionieren Sie die Rückseiten des Verteilers und des Schmierstoffgebers auf einer Ebene.
Befestigen Sie die mitgelieferte Halterung mit den beiliegenden Sechskantschrauben (M6 x 16) und den
Unterlegscheiben an dem Verteiler und dem Schmierstoffgeber.
Schrauben Sie die Halterung mit dem Schmiersystem an einem Träger Ihrer Anlage fest.
Das Bohrungsbild der vier Befestigungsschrauben sehen Sie auf der unteren Skizze in Bild 6. Verwenden
Sie hierzu vier Sechskantschrauben M6 x 25 z.B. bei metallischem Untergrund.
Metern nicht überschreiten.
Verbinden Sie bei ausgeschaltetem Schmiersystem den Schmierstoffgeber und den Verteiler mit dem
Verbindungskabel.
Das Schmiersystem ist nun betriebsbereit.
sonst zu unerwünschten Leckagen kommen kann.

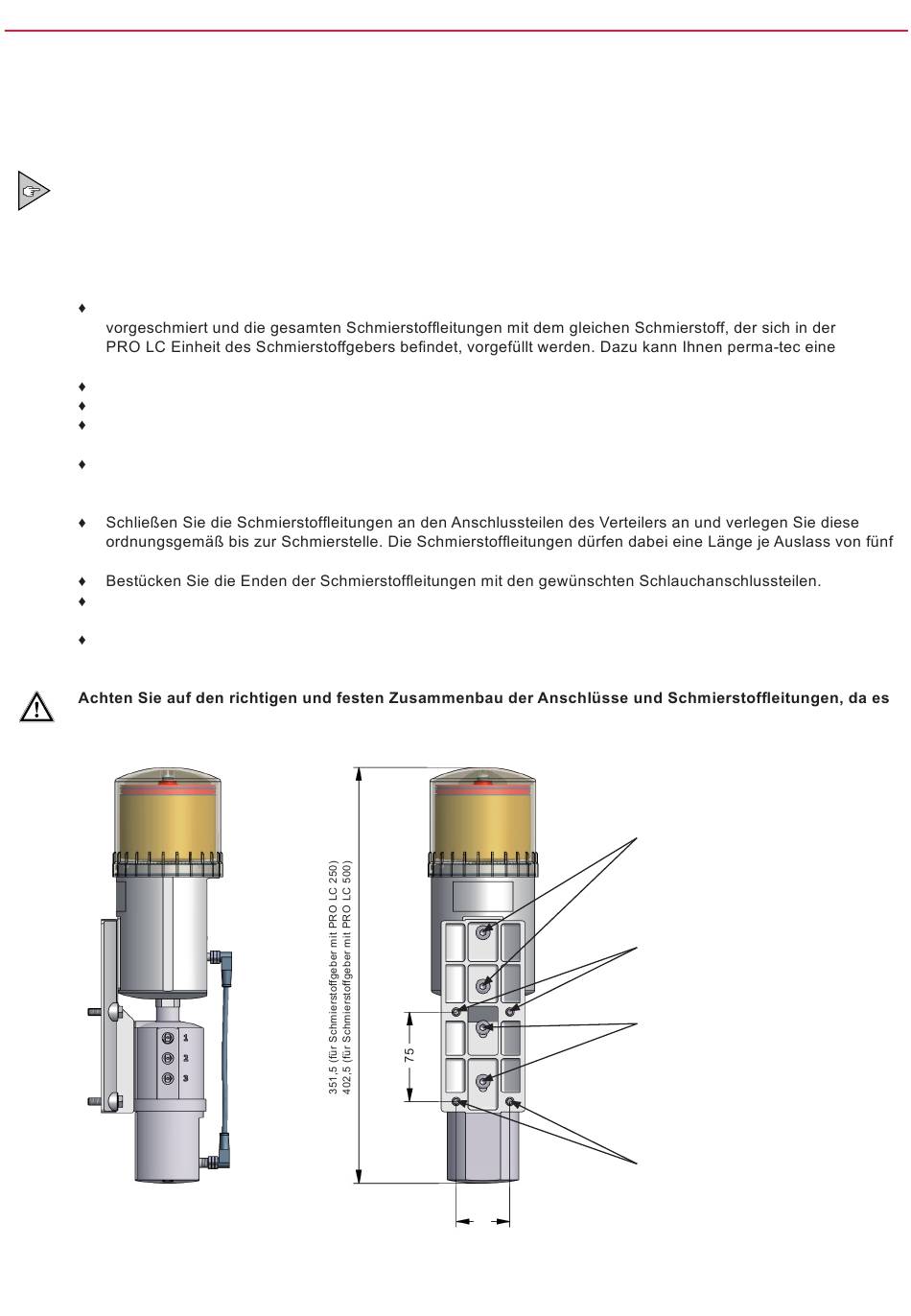

Bild 6
45
2 Sechskantschrauben M6 x 16,
maximales Drehmoment 3 Nm
(zur Befestigung des Schmierstoffgebers
an der Halterung)
2 Sechskantschrauben
M6 x 25 (zur Wandbefestigung auf Metall)
2 Sechskantschrauben M6 x 16,
maximales Drehmoment 3 Nm
(zur Befestigung des Verteilers an
der Halterung)
2 Sechskantschrauben
M6 x 25 (zur Wandbefestigung auf Metall)
- 9 -
