4. Montage und Zusammenbau des Schmiersystems
4.1 Montage der Antriebseinheit an einen Wandträger
Befestigen Sie die mitgelieferte Halterung mit den zwei beiliegenden Sechskantschrauben (M6 x 16) und den
beiden Unterlegscheiben an der Antriebseinheit.
Schrauben Sie die Halterung mit der Antriebseinheit an einem Träger Ihrer Anlage fest.

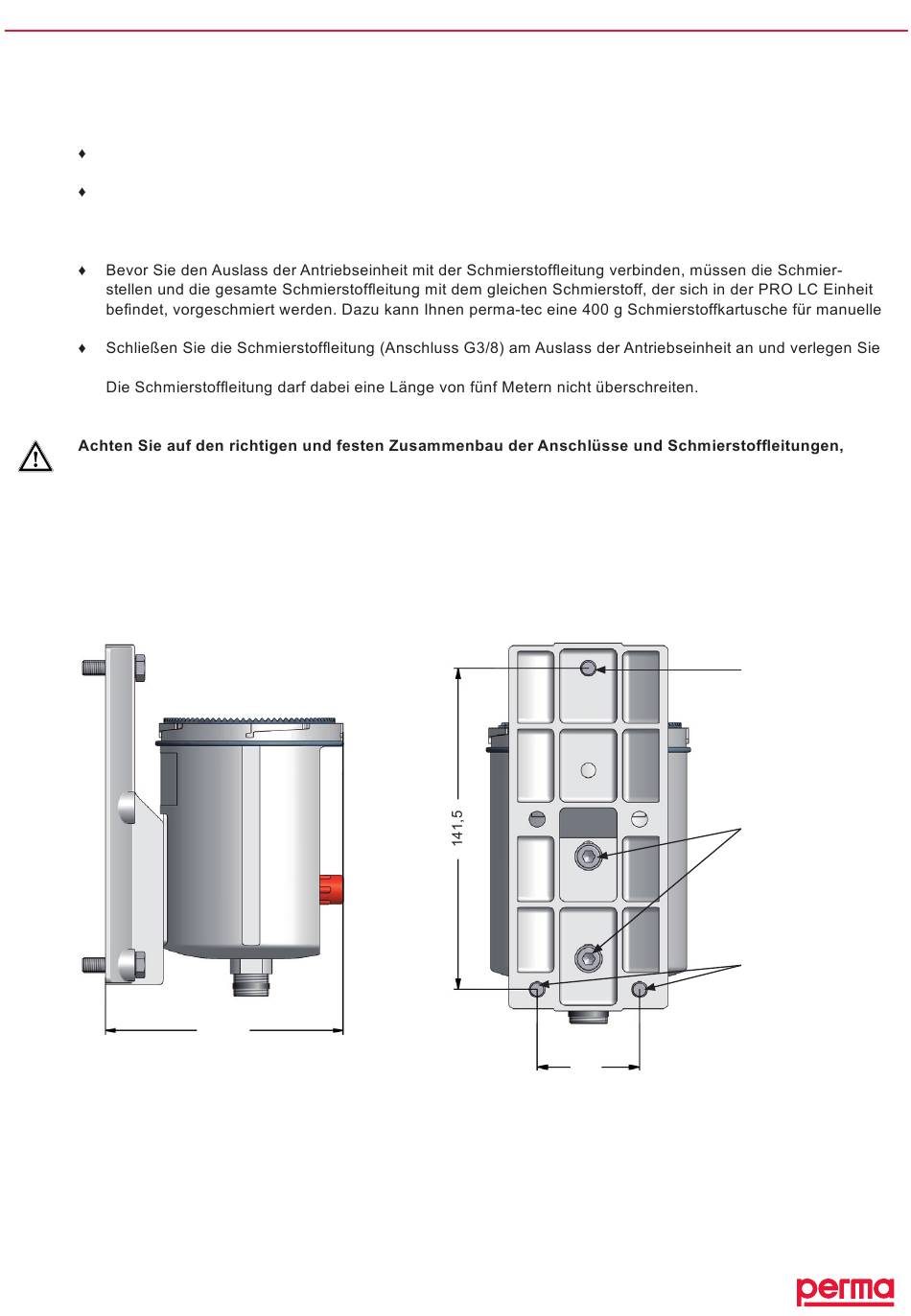

Das Bohrungsbild der drei Befestigungsschrauben (141,5 x 45) sehen Sie auf der unteren Skizze in Bild 3
und auf der beiliegenden Bohrschablone. Verwenden Sie hierzu z.B. bei metallischem Untergrund
mindestens drei Sechskantschrauben M6 x 25.
Fettpressen mit dem gewünschten Schmierstoff liefern.
diese ordnungsgemäß bis zur Schmierstelle.
da es sonst zu unerwünschten Leckagen kommen kann.
Bild 3
113
Sechskantschraube
M6 x 25
(zur Wandbefestigung
auf Metall)
2 Sechskantschrauben
M6 x 16, maximales
Drehmoment 3 Nm
(beiliegend zur
Befestigung des perma
PRO an der Halterung)
2 Sechskantschrauben
M6 x 25
(zur Wandbefestigung
auf Metall)
45
perma PRO
