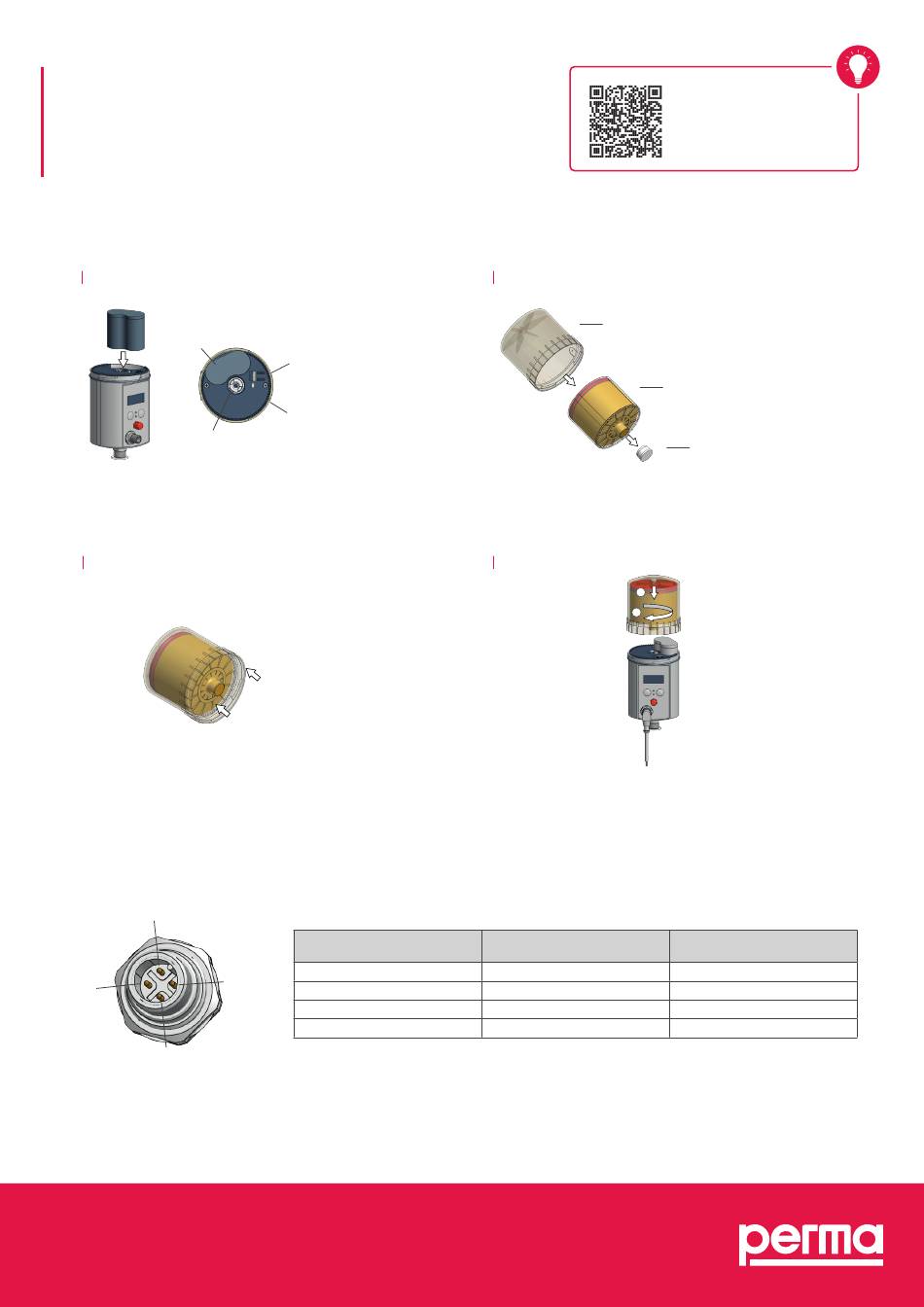

Perma PRO C LINE Kurzanleitung

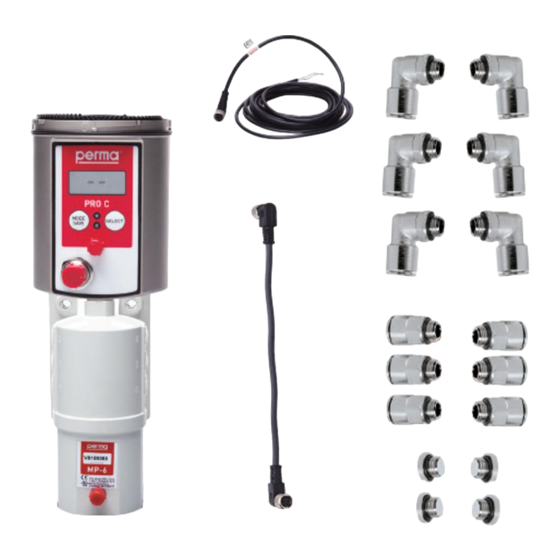

perma PRO C LINE
Kurzanleitung
Zusammenbau
1 BATTERIE EINSETZEN
Batterie PRO B
(Stützbatterie)
Mitnehmer
Setzen Sie die Batterie PRO B (Pfeilrichtung
beachten) in das Antriebssystem ein.
3 AUSLASSÖFFNUNG
Drücken Sie die PRO LC in den Deckel bis Schmierstoff
aus der Auslassöffnung austritt.
Anschließen des Anschlusskabels
2
3
4
Verbinden Sie die Litzen des Anschlusskabels mit der Steuerung Ihrer Anlage. Achten Sie auf die Pinbelegung des Steckers.
Isolieren Sie die angeschlossenen Litzen ordnungsgemäß nach VDE. Stecken Sie das 4-polige Anschlusskabel auf den Stecker
des Antriebs PRO C LINE. Verschrauben Sie die Steckbuchse des Anschlusskabels mit dem Antrieb PRO C LINE.
Der Spezialist für automatische Schmierung
Ohne Funktion!
Einstellen der
Größe der PRO LC
erfolgt im Display
Verzahnung
PIN-Nummer des Steckers
am Schmierstoffgeber
1
1
2
3
4
2 DECKEL FÜR PRO LC & VERSCHLUSSSTOPFEN
Deckel für PRO LC
Setzen Sie die PRO LC in den Deckel ein und entfernen
Sie die Verschlussstopfen der PRO LC.
4 ANTRIEB
1
2
Setzen Sie die PRO LC mit dem Deckel auf den
Antrieb PRO C LINE auf. Drehen Sie den Deckel im
Uhrzeigersinn bis der Bajonettdeckel einrastet.
Litzenfarbe des
Standardkabels
braun
weiß
blau
schwarz
*Störungssignal ist low-aktiv! (negativ Logik)
Durch Scannen des
QR-Codes gelangen Sie
zu einer Videoanleitung.
PRO LC
Verschlussstopfen
Funktion
Nicht belegt
Störung*
Masse
Spannung (15 V bis 30 V - DC)
