Seite 1

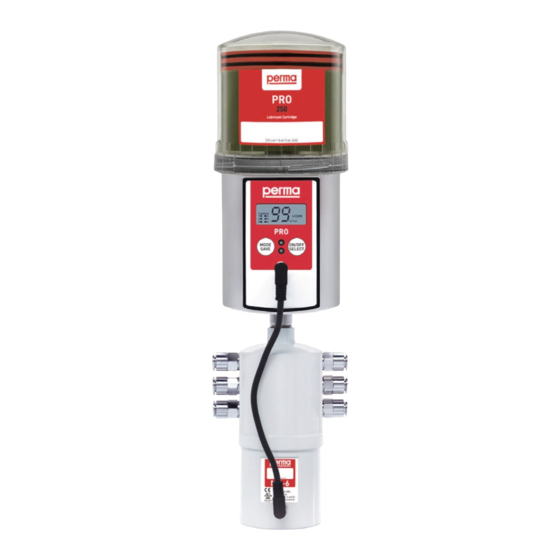

PRO perma PRO C MP-6 Installationsleitfaden Der Spezialist für automatische Schmierung...
Seite 2
2. Festlegung der Montageart Seite 4 - 6 • Aufbauschema • Mechanische Befestigung • Direkte vs. getrennte Montage des Verteilers PRO MP-6 am Schmiersystem 3. Vorbereitung der Schmierstelle Seite 7 - 8 4. Druckprüfung Seite 9 - 10 • Durchführung der Druckprüfung 5.
Seite 3
Das Verteilen eines Auslasses auf mehrere Schmierstellen ist nicht erlaubt. • Wählen Sie für den perma PRO MP-6 | PRO C MP-6 einen Platz mit einfachem und sicherem Zugang aus, der gleichzeitig vor Hochdruck-Wasserstrahlen, herabfallenden Materialien, korrosiven Chemikalien, starken Vibrationen und extremen Temperaturen geschützt ist.
Seite 4
Art. No. 101550 (1500 mm) Art. No. 104868 Art. No. 116624 Art. No. 116291 (14 mm) Art. No. 116292 (30 mm) Art. No. 104879 Art. No. 104875 Art. No. 104877 Art. No. 104876 Weitere Anschlussteile fi nden Sie im perma Katalog oder auf www.perma-tec.com...
Art. No. 111153 Mechanische Befestigung Die Halterung PRO 101568 ist für die Befestigung von perma PRO MP-6 | PRO C MP-6, perma PRO | PRO C und perma Verteiler PRO MP-6 geeignet. Der perma PRO ist vertikal zu befestigen. Befestigungspunkte der Halterung PRO an der Wand bzw. Maschine...
Seite 6
Direkte vs. getrennte Montage des Verteilers PRO MP-6 am Schmiersystem Schlauchlänge max. 2 m Schlauchlänge Schlauchlänge gesamt max. 5 m max. 5 m je Auslass Schlauchlänge max. 3 m je Auslass...
Seite 8
4. Schmierstelle mit allen Anschlussteilen und Schlauchleitungen vorschmieren. Alle Anbauteile und Schläuche müssen vorgefüllt werden, damit der Schmierstoff sofort die Schmierstelle erreicht. Handhebelfettpresse (101455) Schlauch mit Drehgelenk, Schiebe- und Greifkupplung für Handhebelfettpresse (110199) Schlauchvorfülladapter 5. Verwenden Sie zum Vorschmieren und Befüllen der Schlauchleitungen einen Schlauchvorfülladapter. Schlauchvorfülladapter für Schlauch aØ...
Seite 9
Druckmanometer Absperrhahn Für die Druckprüfung können Sie den perma PRO | perma PRO C in Verbindung mit dem Zubehörset zur Druckprüfung (101480) verwenden. Achten Sie darauf, dass Sie den gleichen Schmierstoff, den Sie für die Anwendung ausgewählt haben, auch in der LC Einheit des perma PRO | perma PRO C verwenden.
Seite 10
Schrauben Sie das Reduzierstück in die Schmierstelle und schließen Sie das Zubehörset zur Druckprüfung an. Verbinden Sie den offenen Anschluss mit dem perma PRO | perma PRO C. Schalten Sie die Anlage ein, damit die Schmierstelle in Betrieb ist und der relevante Gegendruck gemessen werden kann (Achtung: Unfallverhütungsvorschriften beachten).
