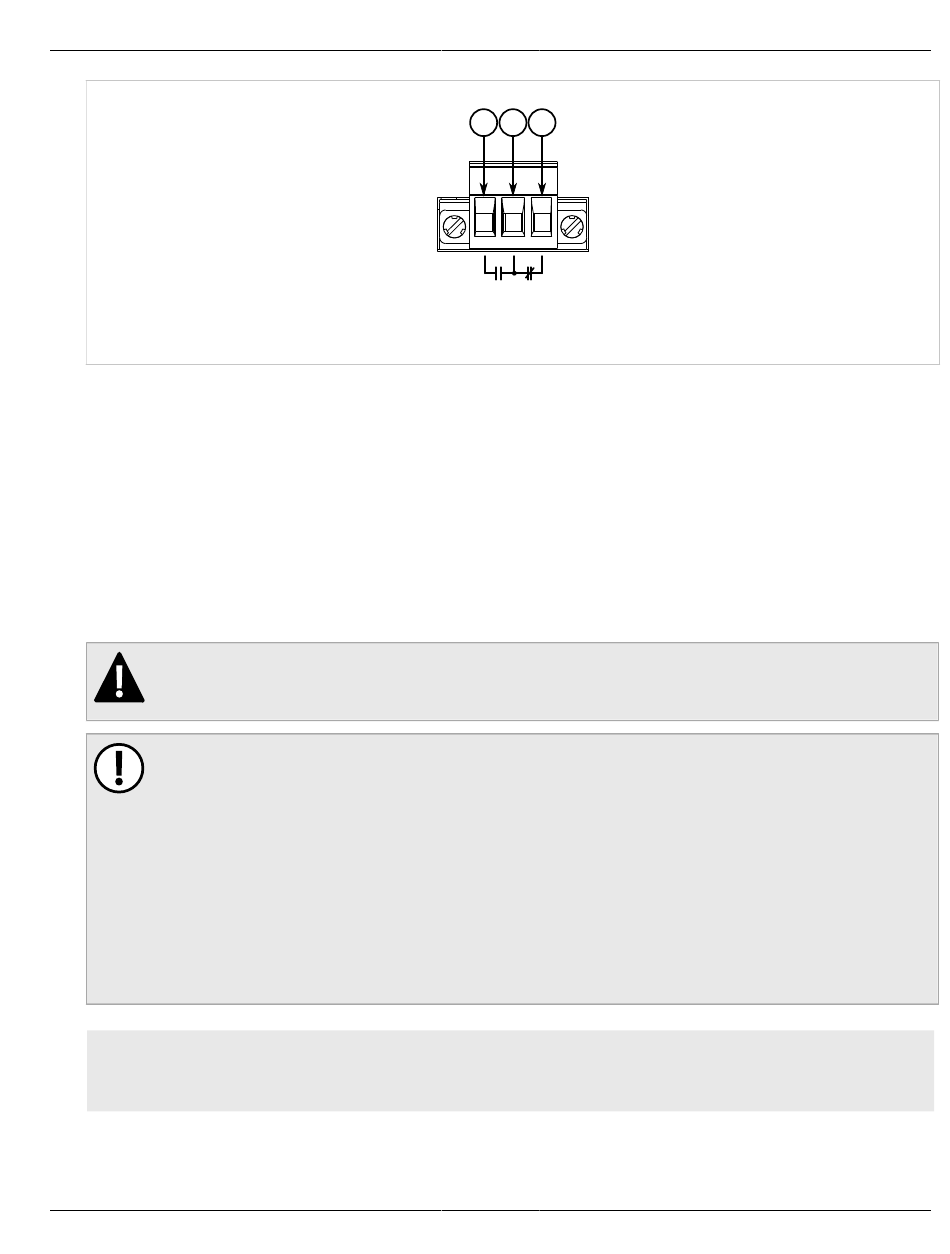

Abbildung 5: Verdrahtung des fehlersicheren Alarmrelais
1. Schließerkontakt 2. Wechslerkontakt 3. Öffnerkontakt
Abschnitt 2.5

Anschluss an die Netzspannung

Der RUGGEDCOM RX1501 unterstützt ein einfaches Stromversorgungsmodul mit hoher Wechselspannung, hoher
Gleichspannung oder geringer Gleichspannung.
Die Stromversorgungsmodule besitzen eine steckbare Reihenklemme. Verwenden Sie Ringkabelschuhe Nr. 6 für
sichere, zuverlässige Verbindungen bei erheblicher Stoß- oder Schwingungsbelastung.
Informationen zum Installieren oder Entfernen eines Stromversorgungsmoduls finden Sie unter
„Installieren/Entfernen von
GEFAHR!
Gefahr von elektrischem Schlag – Gefahr lebensgefährlicher Verletzungen. Vergewissern Sie sich, dass
die Spannungsquelle abgeschaltet ist, bevor Sie die Klemme des Stromversorgungsmoduls warten.
WICHTIG!
• Schließen Sie die Reihenklemmen mit Kupferdraht an, der Leiterquerschnitt muss mindestens 16
AWG betragen.
• Die maximal zulässige Leitungslänge zwischen dem Reihenklemme und der Spannungsquelle darf 6
m (20 ft) für 24-V-Netzteile bzw. 18 m (60 ft) für 48-V-Netzteile nicht überschreiten.
• Für Geräte mit 125/230 V AC ist ein entsprechend bemessener AC-Leistungsschalter zu installieren.
• Für Geräte mit 125/250 V DC ist ein entsprechend bemessener DC-Leistungsschalter zu installieren.
• Für jedes Stromversorgungsmodul wird ein separater 20-A-Leistungsschalter empfohlen.
• Geräte sind nach den geltenden örtlichen Vorschriften und Normen für Verdrahtungen zu
installieren.
INHALT
• Abschnitt 2.5.1, „Anschließen der Hochleistungs-Spannungsversorgung AC/DC"
• Abschnitt 2.5.2, „Anschließen der DC-Niederspannungsversorgung"
Anschluss an die Netzspannung
Stromversorgungsmodulen".
1 2 3
Kapitel 2
Installieren des Geräts
Abschnitt 4.3,
13
