INSTALLATION DER DECODER UND ÜBERSPANNUNGSABLEITER
6.

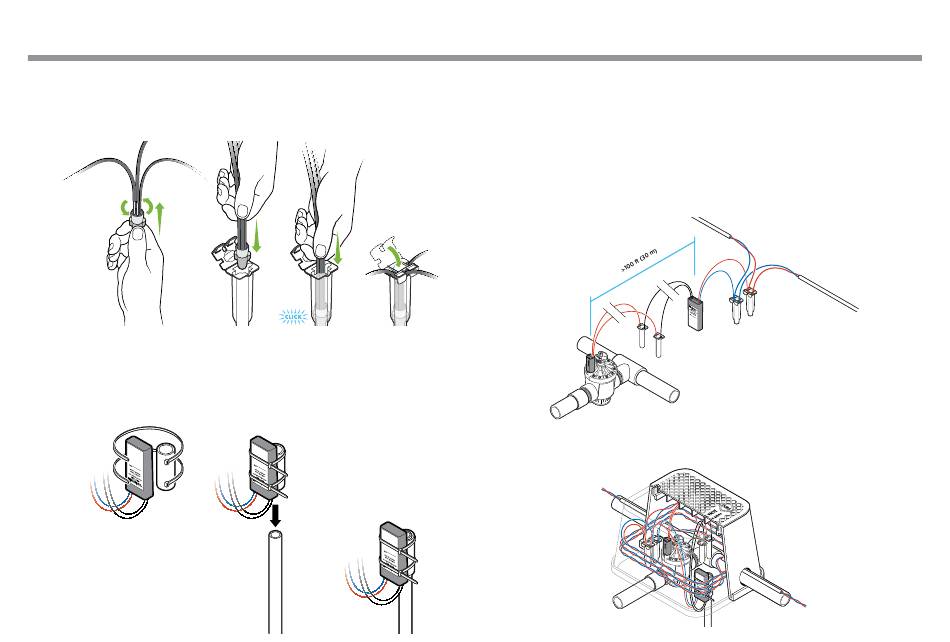

Verbinden Sie das Endstück des roten Drahts mit dem De-
coderkabel und sichern Sie dieses mit den mitgelieferten
wasserdichten Verbindern. Wiederholen Sie den Vorgang
bei dem blauen Kabel.
7.
Stecken Sie den Decoder mit den Drähten nach unten in
den Ventilkasten. Dieses Bild zeigt ein kleines Rohr-
stück, das mit dem Decoder verbunden ist und als
Einsatz für ein größeres Rohrstück dient. Der Decoder
kann also jederzeit entfernt werden.
8.
Verbinden Sie die Magnetverdrahtung (100 Fuß/30 m
vom Decoder bis zum Magnet). Verwenden Sie hoch-
wertige wasserdichte Anschlüsse (nicht im Lieferum-
fang enthalten).
• Die schwarzen Kabel werden mit der ersten
Magnetspule der Station verbunden.
• Die gelben Kabel (nur DUAL-2) werden mit der zweiten
Magnetspule der Station verbunden.
9.
Schalten Sie die Stromversorgung des Zweidrahtwegs
ein, um ihn zu testen.
17
