9. Stecken Sie die Jumper (E), wenn es im Anschlussplan des Kommunikationsgerätes
gefordert wird. Die Tabelle rechts gibt einen Überblick über die Funktion der Jum-
per.
10. Stecken Sie die Kommunikationsschnittstelle linksbündig auf die Platine (F).
11. Verschließen Sie den Sunny Boy wie in Kapitel 7.2 beschrieben.

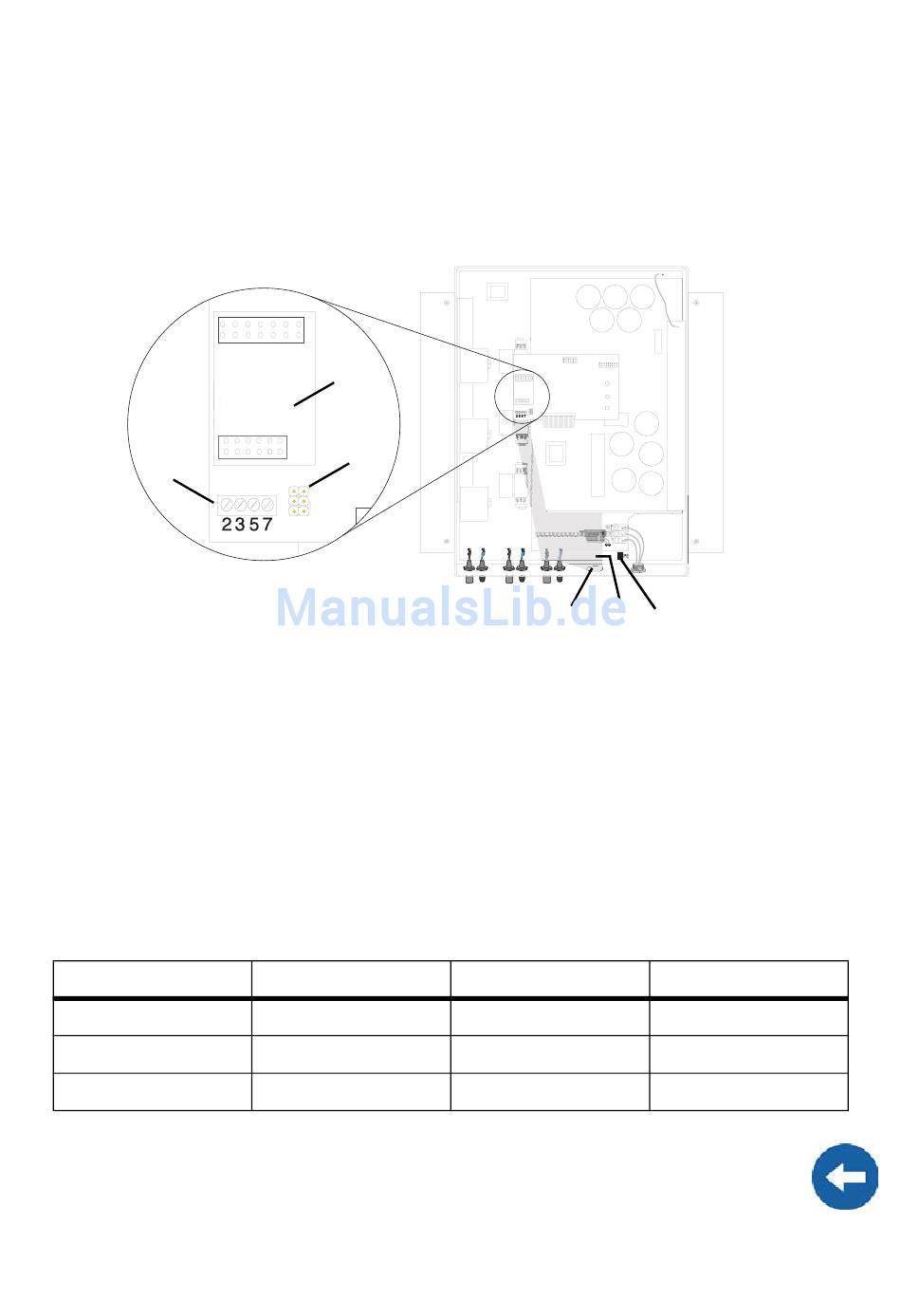

D
A Gehäusedurchführung im Boden des Sunny Boy
B Kabelweg (graue Fläche)
C PE-Anschluss
D Schraubklemmen zum Anschluss der Kommunikationsverkabelung
E Jumper-Steckplatz
F Schnittstellen-Steckplatz

12.1.1 Jumper-Funktionen

RS232
RS485
Funk Piggy-Back
Eine detaillierte Beschreibung der Jumper-Funktionen finden Sie in der Dokumen-
tation des Kommunikationsgerätes.
Installationsanleitung
F
E
Jumper A
-
Terminierung
-
Die Kommunikationsschnittstelle
A
B C
Jumper B
-
Vorspannung 1
-
SB5000TL-13:SD3306
Jumper C
-
Vorspannung 2
-
