10 Austausch der Varistoren

Der Sunny Boy SB 5000TL Multi-String ist ein technisch hochkomplexes Gerät. Die
Möglichkeiten, Fehler vor Ort beseitigen zu können, beschränken sich daher auf weni-
ge Punkte. Versuchen Sie nicht, andere Reparaturen als die hier beschriebene vorzu-
nehmen, sondern
Reparaturdienst der SMA Technologie AG.
Leuchtet während des Betriebs die rote LED der Statusanzeige dauerhaft, so sollte zu-
nächst ausgeschlossen werden, dass ein Erdschluss im PV-Generator vorliegt. Nur bei
gleichzeitig dauerhaft leuchtender grüner LED können Sie die Punkte 3 bis 5 im Folgen-
den überspringen.

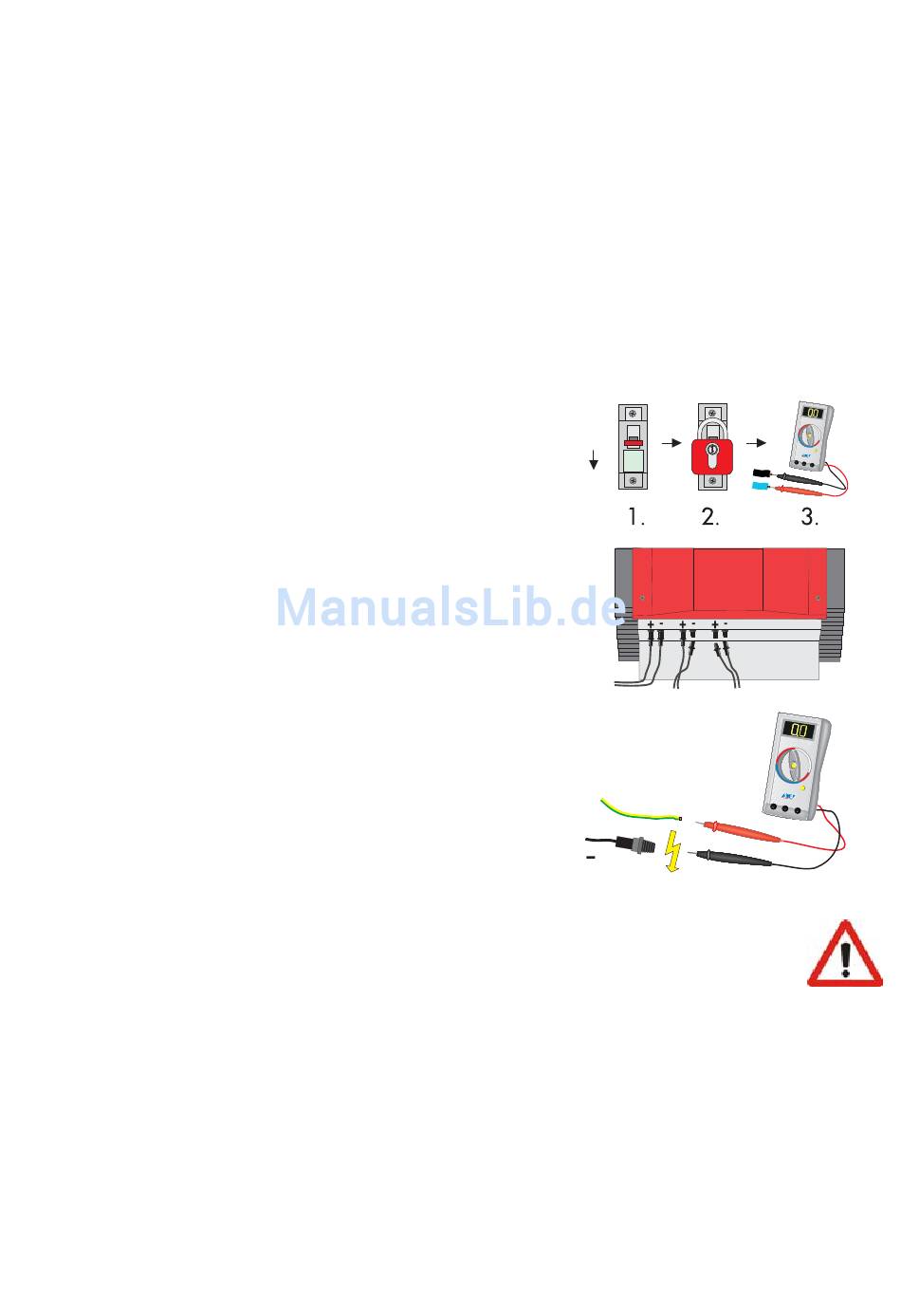

1. Trennen Sie den Sunny Boy SB 5000TL Multi-
String vom Niederspannungsnetz (Leitungs-
schutzschalter ausschalten), verhindern Sie ein
unbeabsichtigtes Wiedereinschalten und stellen
Sie die Spannungsfreiheit des AC-Ausgangs fest.
2. Lösen Sie die DC-Steckverbinder aller Strings.
Stellen Sie dabei sicher, dass die ursprüngliche
Zuordnung zu den einzelnen Wechselrichterein-
gängen erkennbar bleibt!
3. Messen Sie die Spannungen zwischen je einem
DC-Steckverbinder eines Strings und Erdpoten-
zial. Beachten Sie dabei die Sicherheitshinwei-
se!
Warnung!
Hier können lebensgefährliche Spannungen anliegen!
4. Sind die gemessenen Spannungen konstant und entspricht ihre Summe in etwa der
Leerlaufspannung des Strings, so liegt ein Erdschluss in diesem String vor, auf des-
sen ungefähre Lage durch die Verhältnisse der Spannungen zueinander geschlos-
sen werden kann.
5. Wiederholen Sie die Punkte 3 und 4 für jeden String.
6. Konnten Sie einen Erdschluss feststellen, so ist der Austausch der Varistoren wahr-
scheinlich nicht erforderlich. Stattdessen ist dafür zu sorgen, dass der Erdschluss
beseitigt wird. In der Regel sollte hiermit der Installateur des PV-Generators beauf-
Installationsanleitung
nutzen Sie den 24-Stunden-Austauschservice
Aus!
PE
SB5000TL-13:SD3306
Austausch der Varistoren
und den
Seite 43
