Die Kommunikationsschnittstelle

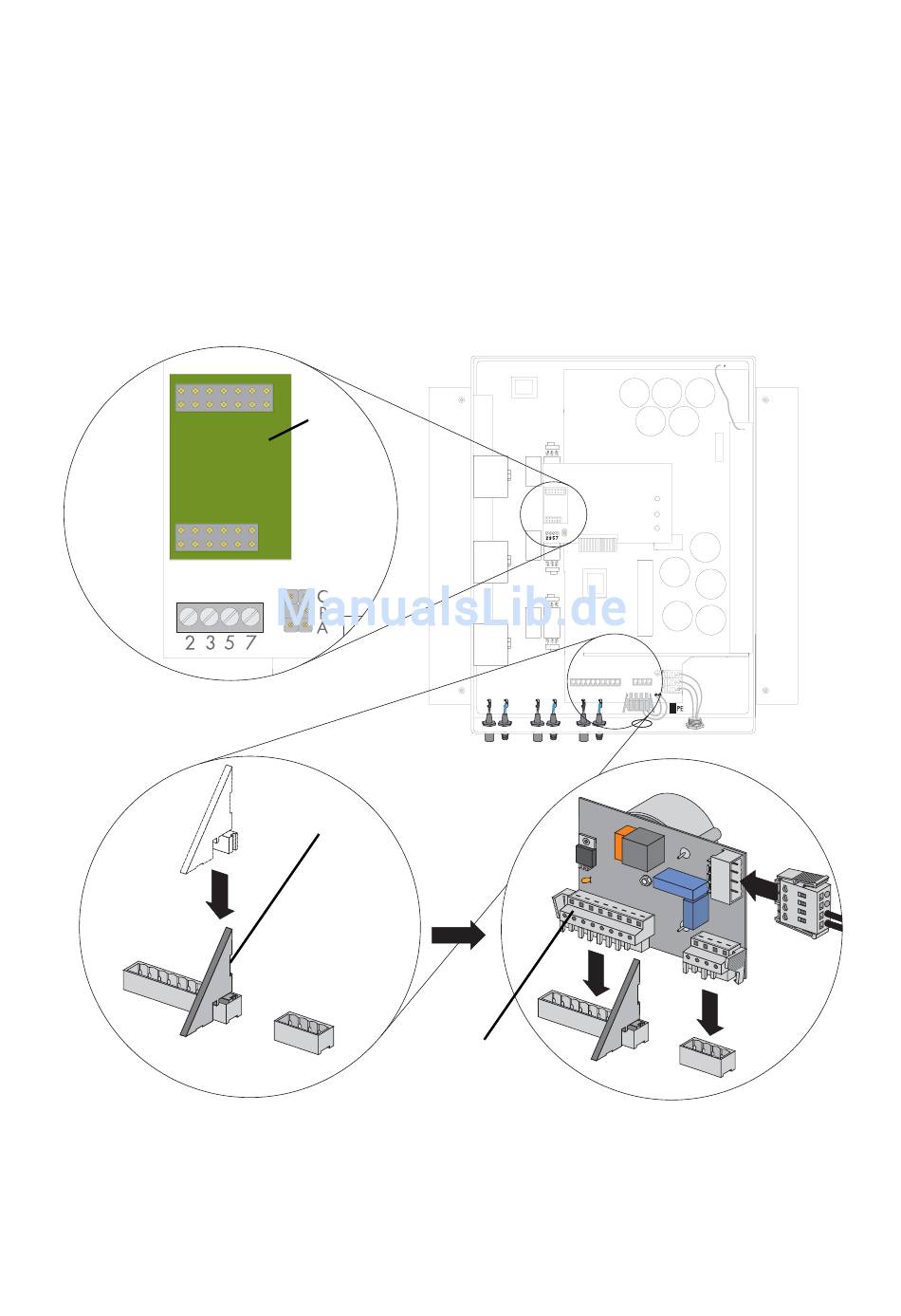

3. Stecken Sie das NLM Piggy-Back auf die Platine (F). Es müssen keine Jumper ge-
steckt werden.
4. Stecken Sie die mitgelieferte Stütze (G) des PLC Leistungsteils auf den in der Ab-
bildung dargestellten Steckplatz (ganz rechts). Die Stütze muss hörbar einrasten.
5. Stecken Sie anschließend das PLC Leistungsteil (H) auf den in der Abbildung dar-
gestellten Steckplatz. Das PLC Leistungsteil muss hörbar einrasten.
6. Stecken Sie den Steckverbinder auf den freien Steckplatz des PLC Leistungsteils.
7. Verschließen Sie den Sunny Boy wie in Kapitel 7.2 beschrieben.
F Schnittstellen-Steckplatz
G Stütze
H PLC Leistungsteil
Seite 54 SB5000TL-13:SD3306
F
G
H
