MRFD2N

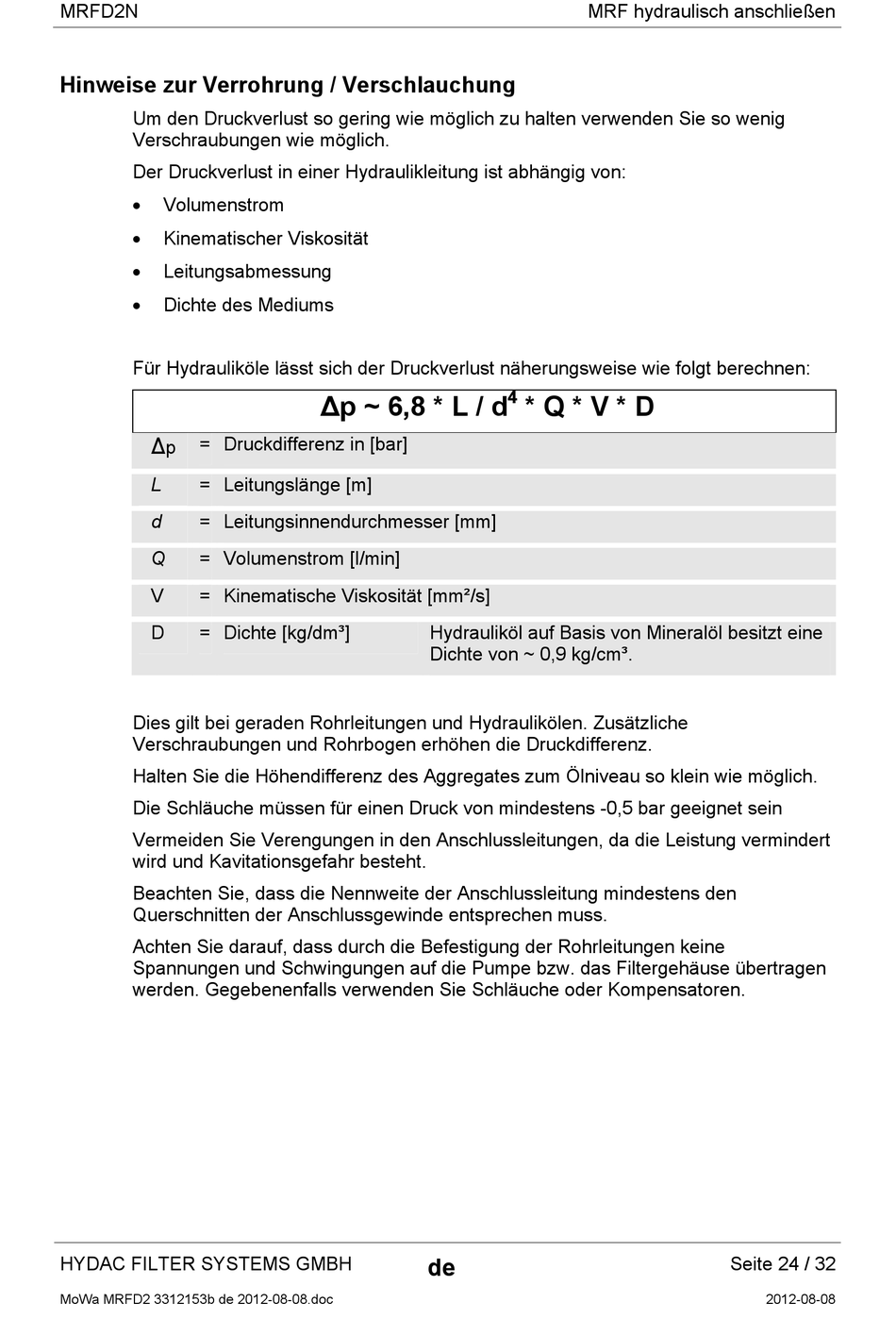

Hinweise zur Verrohrung / Verschlauchung
Um den Druckverlust so gering wie möglich zu halten verwenden Sie so wenig
Verschraubungen wie möglich.
Der Druckverlust in einer Hydraulikleitung ist abhängig von:
Volumenstrom
Kinematischer Viskosität
Leitungsabmessung
Dichte des Mediums
Für Hydrauliköle lässt sich der Druckverlust näherungsweise wie folgt berechnen:
Δ
= Druckdifferenz in [bar]
p
L
= Leitungslänge [m]
d
= Leitungsinnendurchmesser [mm]
Q
= Volumenstrom [l/min]
V
= Kinematische Viskosität [mm²/s]
D
= Dichte [kg/dm³]
Dies gilt bei geraden Rohrleitungen und Hydraulikölen. Zusätzliche
Verschraubungen und Rohrbogen erhöhen die Druckdifferenz.
Halten Sie die Höhendifferenz des Aggregates zum Ölniveau so klein wie möglich.
Die Schläuche müssen für einen Druck von mindestens -0,5 bar geeignet sein
Vermeiden Sie Verengungen in den Anschlussleitungen, da die Leistung vermindert
wird und Kavitationsgefahr besteht.
Beachten Sie, dass die Nennweite der Anschlussleitung mindestens den
Querschnitten der Anschlussgewinde entsprechen muss.
Achten Sie darauf, dass durch die Befestigung der Rohrleitungen keine
Spannungen und Schwingungen auf die Pumpe bzw. das Filtergehäuse übertragen
werden. Gegebenenfalls verwenden Sie Schläuche oder Kompensatoren.
HYDAC FILTER SYSTEMS GMBH
MoWa MRFD2 3312153b de 2012-08-08.doc
Δp ~ 6,8 * L / d
Hydrauliköl auf Basis von Mineralöl besitzt eine
Dichte von ~ 0,9 kg/cm³.
de
MRF hydraulisch anschließen
4
* Q * V * D
Seite 24 / 32
2012-08-08
