MRFD2N

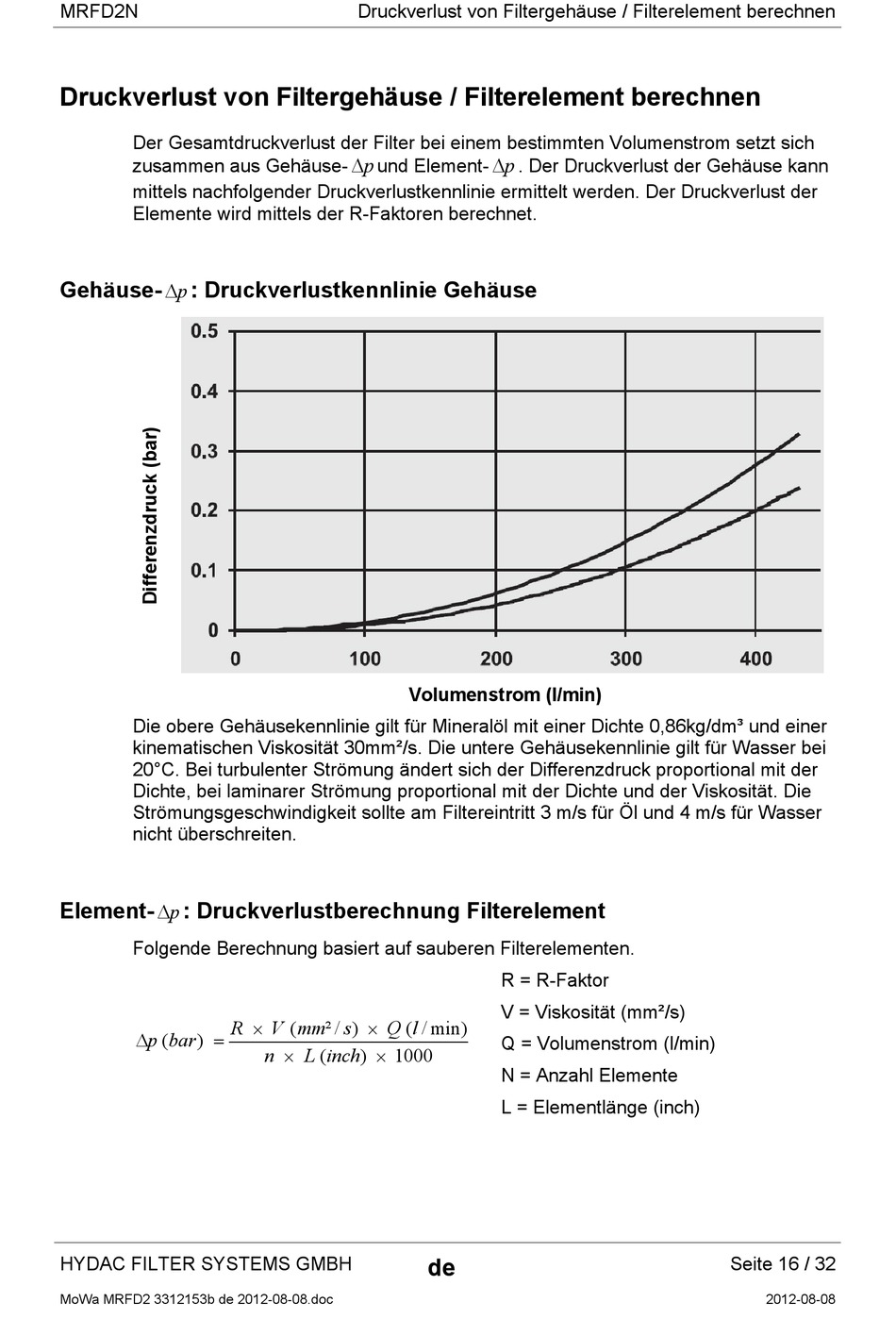

Druckverlust von Filtergehäuse / Filterelement berechnen
Der Gesamtdruckverlust der Filter bei einem bestimmten Volumenstrom setzt sich
zusammen aus Gehäuse-
mittels nachfolgender Druckverlustkennlinie ermittelt werden. Der Druckverlust der
Elemente wird mittels der R-Faktoren berechnet.
Gehäuse-
: Druckverlustkennlinie Gehäuse
p
Die obere Gehäusekennlinie gilt für Mineralöl mit einer Dichte 0,86kg/dm³ und einer
kinematischen Viskosität 30mm²/s. Die untere Gehäusekennlinie gilt für Wasser bei
20°C. Bei turbulenter Strömung ändert sich der Differenzdruck proportional mit der
Dichte, bei laminarer Strömung proportional mit der Dichte und der Viskosität. Die
Strömungsgeschwindigkeit sollte am Filtereintritt 3 m/s für Öl und 4 m/s für Wasser
nicht überschreiten.
Element-
: Druckverlustberechnung Filterelement
p
Folgende Berechnung basiert auf sauberen Filterelementen.
p
(
bar
)
HYDAC FILTER SYSTEMS GMBH
MoWa MRFD2 3312153b de 2012-08-08.doc
Druckverlust von Filtergehäuse / Filterelement berechnen
p
und Element-
R
V
(
mm
/ ²
s
)
Q
n
L
(
inch
)
1000
p
. Der Druckverlust der Gehäuse kann
Volumenstrom (l/min)
R = R-Faktor
V = Viskosität (mm²/s)
(
l
/
min)
Q = Volumenstrom (l/min)
N = Anzahl Elemente
L = Elementlänge (inch)
de
Seite 16 / 32
2012-08-08
