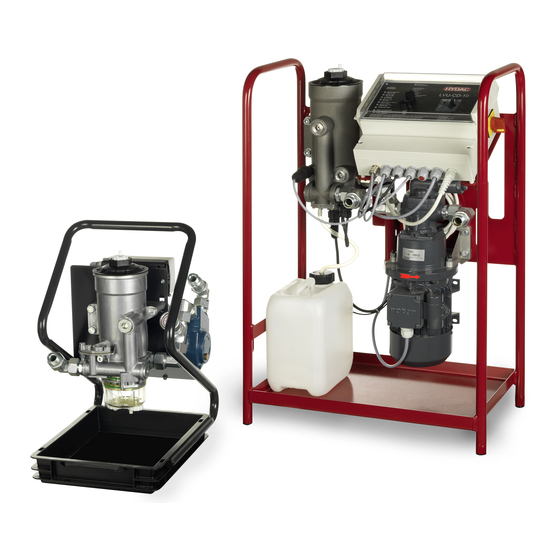

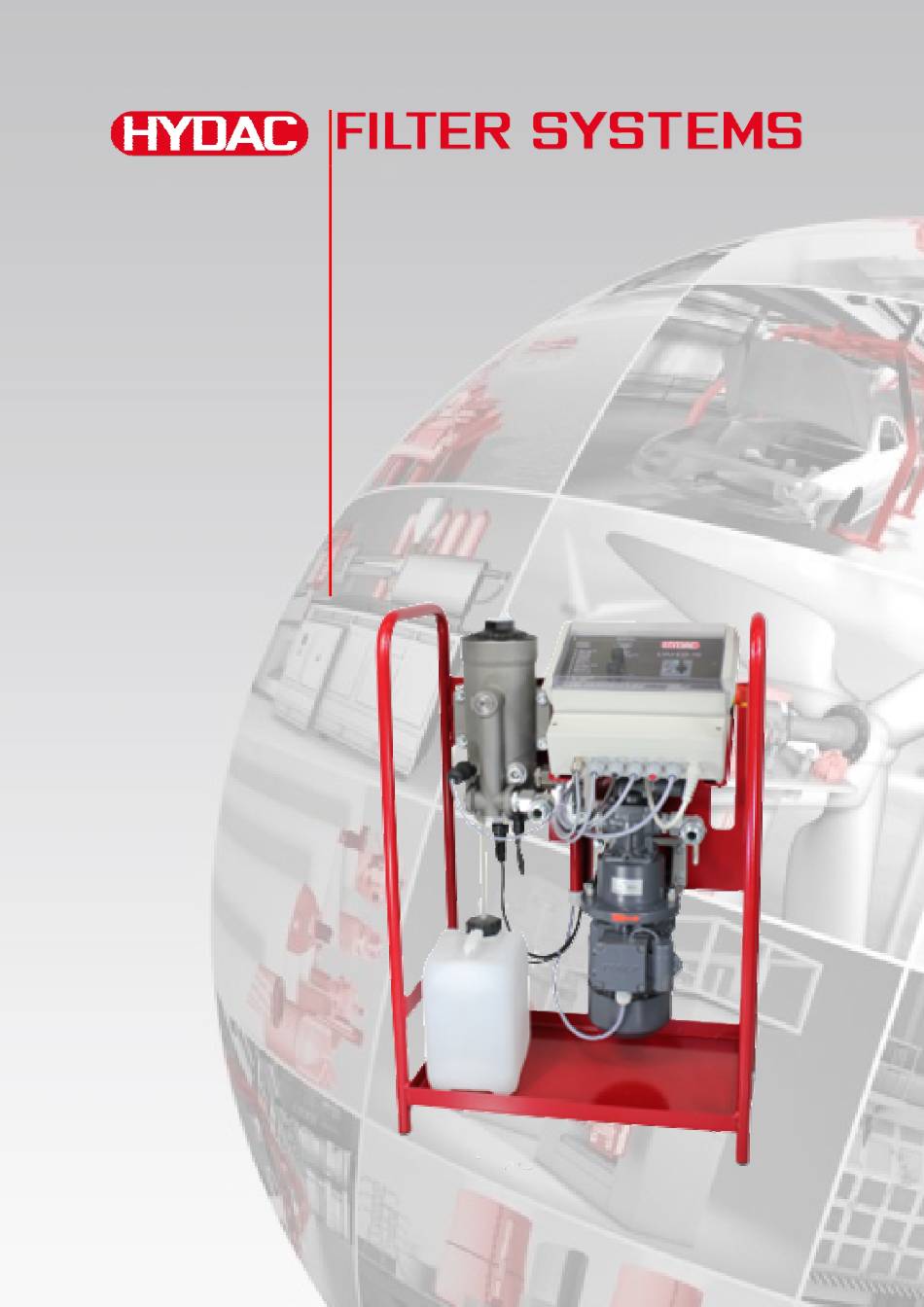

- Seite 1 LVU-CD-10 LowViscosity Unit CoaleserDiesel mit Steuerungstyp: Standard oder Premium Betriebs- und Wartungsanleitung Deutsch (Originalanleitung) (Gültig ≥ Serien-Nr. 0002S03302K0000010) Dokument-Nr.: 3993633a...
-
Seite 2: Impressum
Registergericht: Saarbrücken, HRB 17216 Geschäftsführer: Mathias Dieter, Dipl.Kfm. Wolfgang Haering Dokumentationsbevollmächtigter Herr Günter Harge c/o HYDAC International GmbH, Industriegebiet, 66280 Sulzbach / Saar Telefon: +49 (0) 6897 509 1511 Telefax: +49 (0) 6897 509 1394 E-Mail: guenter.harge@hydac.com © HYDAC FILTER SYSTEMS GMBH Alle Rechte vorbehalten. -
Seite 3: Inhaltsverzeichnis
Mit dem Kran transportieren ..............16 Aggregat lagern ..................17 Typenschild entschlüsseln ................18 Lieferumfang prüfen ...................20 Bedienelemente / Ausführung identifizieren ..........21 Ausführung „Standard“ ................22 Ausführung „Premium“................24 Aggregat Funktionsweise ................26 Filterelement Funktionsweise ..............27 LVU-CD-10 Seite 3 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... - Seite 4 Wasserbehälter prüfen / entleeren ............46 Pumpe auf Undichtigkeiten prüfen.............47 Filterelement wechseln ................49 Fehler und Fehlerbeseitigung..............54 Kundendienst / Service ................57 Aggregat außer Betrieb nehmen ...............58 Aggregat stillsetzten...................58 Aggregat entsorgen..................58 LVU-CD-10 Seite 4 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26...
- Seite 5 Inhalt Ersatzteile....................59 Ersatzteilübersicht ..................59 Ersatzteilliste .....................60 Technische Daten ..................61 Typenschlüssel ...................63 EU-Konformitätserklärung .................64 Stichwortverzeichnis ..................65 LVU-CD-10 Seite 5 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26...
-
Seite 6: Vorwort
Nach Veränderungen bzw. Reparaturen an Teilen, welche die Sicherheit des Produktes beeinflussen, darf das Produkt erst nach Prüfung und Freigabe durch einen HYDAC Sachverständigen wieder in Betrieb genommen werden. Teilen Sie uns deshalb jede Veränderung, die Sie an dem Produkt durchführen bzw. -
Seite 7: Verwenden Der Dokumentation
Index / Dateiname Die Dokumentation-Nr. mit Index dient zur Identifizierung und Nachbestellung der Anleitung. Der Index wird bei einer Überarbeitung / Änderung der Anleitung jeweils um eins erhöht. LVU-CD-10 Seite 7 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 8: Sicherheitshinweise
Beachten Sie diese Hinweise und verhalten Sie sich in diesen Fällen besonders vorsichtig. Geben Sie alle Sicherheitshinweise auch an andere Benutzer weiter. Gefahr allgemein Gefahr durch elektrische Spannung / Strom Offen liegende elektrische Komponenten Gefahr durch Stromschlag LVU-CD-10 Seite 8 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... - Seite 9 Sicherheitshinweise Gefahr durch Betriebsdruck Verbrennungsgefahr durch heiße Oberfläche Entzündlich Gefahr durch explosive Atmosphäre Umweltschädlich LVU-CD-10 Seite 9 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26...
-
Seite 10: Signalwörter Und Deren Bedeutung In Sicherheitshinweisen
Ihnen einen Hinweis auf die Schwere der Gefahr. Warnhinweise die jeder Handlung vorangestellt sind, werden wie folgt dargestellt: SIGNALWORT Art und Quelle der Gefahr GEFAHRENSYMBOL Folge der Gefahr Maßnahmen zur Abwendung der Gefahr ► LVU-CD-10 Seite 10 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 11: Bestimmungsgemäße Verwendung
Beachten Sie, dass die Pumpe nicht trocken ► läuft. HINWEIS Unzulässige Betriebsmedien. Das Aggregat wird zerstört. Verwenden Sie das Aggregat nur in Verbindung mit Diesel, Biodiesel ► B0 … B100 oder Heizöl. LVU-CD-10 Seite 11 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 12: Nicht Bestimmungsgemäße Verwendung
► zulässigen Medien. Eine andere oder darüber hinausgehende Verwendung gilt nicht als bestimmungsgemäß. Für hieraus resultierende Schäden haftet die HYDAC Filter Systems GmbH nicht. Das Risiko trägt allein der Betreiber. Bei nicht bestimmungsgemäßer Verwendung können Gefahren entstehen bzw. wird das Aggregat beschädigt. Sachwidrige Verwendungen sind z.B.: ... -
Seite 13: Qualifikation Des Personals / Zielgruppe
Betriebsmedien. Störungsbeseitigung, Fachpersonal Sicherer Umgang mit Werkzeugen Wartung, Produktspezifische Kenntnisse Außerbetriebnahme, Demontage Entsorgung Fachpersonal Ordnungsgemäße und umweltschonende Entsorgung von Materialien und Stoffen Dekontaminierung von Schadstoffen Kenntnisse über Wiederverwertung LVU-CD-10 Seite 13 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 14: Geeignete Kleidung Tragen
Im Notfall schalten Sie das Aggregat am Ein-/Ausschalter aus oder ziehen Sie den Netzstecker. Aggregat auspacken Das Aggregat wird vor der Auslieferung im Werk auf Funktion und Dichtigkeit geprüft. Achten Sie beim Auspacken des Aggregates auf Transportschäden. LVU-CD-10 Seite 14 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 15: Aggregat Transportieren
Mit der Hand tragen Transportieren Sie das Aggregat ausschließlich am Gestell tragend oder auf den Füßen stehend. Packen Sie das Aggregat zum Transport niemals an den Anbauteilen oder Komponenten an. LVU-CD-10 Seite 15 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 16: Mit Dem Kran Transportieren
Aggregat transportieren Mit dem Kran transportieren Befestigen Sie zum Transport mit einem Kran die geeigneten Bandschlingen am Rahmen. LVU-CD-10 Seite 16 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 17: Aggregat Lagern
Nähe von oxidierenden Substanzen (Flugrost) Lagerdauer Unbegrenzt, allerdings vor einer Wiederinbetriebnahme nach einer Lagerzeit von mehr als 2 Jahren tauschen Sie die Dichtungen aus. Lagerposition Nur stehend. LVU-CD-10 Seite 17 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 18: Typenschild Entschlüsseln
Details zur Identifikation des Filteraggregates finden Sie auf den Typenschilder am Aggregat und den Komponenten. Pos. -> Beschreibung -> Typenschild zum Filteraggregat -> Typenschild zum Elektromotor -> Typenschlüssel, Details siehe Seite 63 LVU-CD-10 Seite 18 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... - Seite 19 -> Stromaufnahme Pressure max. -> Betriebsdruck maximal Weight -> Leergewicht Flow rate -> Durchfluss Temp. Fluid -> Zulässiger Fluidtemperaturbereich Temp. Amb. -> Zulässiger Umgebungstemperaturbereich Volume -> Fluidvolumen im Aggregat LVU-CD-10 Seite 19 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26...
-
Seite 20: Lieferumfang Prüfen
Das Filteraggregat wird in betriebsfertigem Zustand geliefert. Prüfen Sie das Filteraggregat vor der Inbetriebnahme auf Vollständigkeit. Zum Lieferumfang gehören: Stück Bezeichnung LowViscosity Unit LVU-CD-10, Ausführung gemäß Ihrer Bestellung, prüfen Sie das Typenschild auf Seite 18. Betriebs- und Wartungsanleitung (dieses Dokument) Beispiel Abbildung: LVU-CD-10 „Standard“... -
Seite 21: Bedienelemente / Ausführung Identifizieren
Nachfolgend finden Sie weitere Details zu den Ausführungen. Ausführung / Steuerungstyp Details siehe: Ausführung „Eco“ -> Siehe Betriebs- und Wartungsanleitung für Aggregat mit Steuerung „Eco“ Ausführung „Standard“ -> Ausführung „Premium“ -> LVU-CD-10 Seite 21 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 22: Ausführung „Standard
Ausführung „Standard“ Ausführung „Standard“ Das Aggregat in der Ausführung „Standard“, besitzt folgende Komponenten: LVU-CD-10 Seite 22 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... - Seite 23 Ausführung „Standard“ Pos. Bezeichnung Eintritt Filter- und Koalesziergehäuse Verschmutzungsanzeige, optisch Wasserablass Motorpumpengruppe Austritt Wasserbehälter, 5 Liter Prüföffnung Gestell Steuerung, Details siehe Seite 37 Schwimmerschalter Auffangwanne Schauglas Phasengrenze LVU-CD-10 Seite 23 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26...
-
Seite 24: Ausführung „Premium
Ausführung „Premium“ Ausführung „Premium“ Das Aggregat in der Ausführung „Premium“, besitzt folgende Komponenten: LVU-CD-10 Seite 24 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... - Seite 25 Ausführung „Premium“ Pos. Bezeichnung Eintritt Filter- und Koalesziergehäuse Verschmutzungsanzeige, elektrisch Wasserablass Motorpumpengruppe Austritt Wasserbehälter, 5 Liter Prüföffnung Gestell Steuerung, Details siehe Seite 39 Schwimmerschalter Auffangwanne Schauglas Phasengrenze LVU-CD-10 Seite 25 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26...
-
Seite 26: Aggregat Funktionsweise
Kosten für Ausfallzeiten, Ersatzteile, Wartung und Reparatur an. Der Einsatz der LowViscosity Unit LVU minimiert die Verschmutzung im System und verhindert so kostspielige Systemausfälle. Zusätzlich wird die frühzeitige und teure Entsorgung des Diesels vermieden. LVU-CD-10 Seite 26 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 27: Filterelement Funktionsweise
Das Verwenden von vollsynthetischen Filtermedien gewährleistet eine hohe Schmutzaufnahmekapazität sowie eine stetige Koaleszenz. 2. Stufe Wasser abscheiden Eine hydrophobe Sperrschicht auf dem Siebrohr vergrößert die zuvor entstandenen Wassertropfen. LVU-CD-10 Seite 27 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 28: Hydraulikschema
Hydraulikschema Hydraulikschema Das Aggregat hat folgendes Hydraulikschema: Pos. Bezeichnung Eintritt (IN) Filter- und Koalesziergehäuse Verschmutzungsanzeige, optisch / elektrisch Wasserablass (DRAIN) Motorpumpengruppe Austritt (OUT) Wasserbehälter LVU-CD-10 Seite 28 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 29: Aggregat Abmessungen
Aggregat Abmessungen Aggregat Abmessungen Das Aggregat besitzt folgende Abmessungen, am Beispiel der Ausführung „Standard / Premium“: Alle Abmessungen in mm. LVU-CD-10 Seite 29 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... - Seite 30 Aggregat Abmessungen Pos. Bezeichnung Eintritt (IN) Austritt (OUT) Elementausbauhöhe Arbeitsbereich für Bedien- und Servicepersonal LVU-CD-10 Seite 30 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26...
-
Seite 31: Aggregat Aufstellen / Anschließen
Undichtigkeiten sofort. 3. Prüfen Sie bzw. Setzten Sie das Filterelement ein. Details siehe Seite 49. 4. Das Aggregat ist bereit für die weiteren Schritte auf den nachfolgenden Seiten. LVU-CD-10 Seite 31 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 32: Hinweise Zur Verrohrung / Verschlauchung
Querschnitten der Anschlussgewinde entsprechen muss. Achten Sie darauf, dass durch die Befestigung der Rohrleitungen keine Spannungen und Schwingungen auf das Filteraggregat übertragen werden. Verwenden Sie falls erforderlich Schläuche oder Kompensatoren. LVU-CD-10 Seite 32 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 33: Sauganschluss Anschließen (In)
Filterelement 1 bar verwenden Sie eine > Differenzdruck Verschmutzungsanzeige. HINWEIS Überdruck am Druckanschluss Das Aggregat wird beschädigt Der Druck am Sauganschluss OUT darf maximal 3 bar betragen. ► LVU-CD-10 Seite 33 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 34: Wasseranschluss / Wasserbehälter Prüfen
Netzstecker in eine geeignete, geerdete, abgesicherte Netzanschlussdose. Gleichen Sie die Angaben zur Spannungsversorgung und Frequenz auf dem Aggregat mit Netzangaben ab. Das Filteraggregat besitzt zur Absicherung gegen elektrische Überlast einen thermischen Motorschutz. LVU-CD-10 Seite 34 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 35: Fernsteuerleitung Anschließen
„+“ und „4“ an. Setzten Sie als Impulsgeber einen potentialfreien Taster ein. Über den Taster starten Sie das Aggregat aus dem Stand-By oder Stoppen das Aggregat im Betrieb. LVU-CD-10 Seite 35 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 36: Optische Verschmutzungsanzeige, Vorbereiten - Nur Bei Erstinbetriebnahme
Bereiten Sie die optische Verschmutzungsanzeige durch Abschneiden der Spitze des Dichtstopfens vor einer Inbetriebnahme vor. HINWEIS Verschmutzungsanzeige nicht vorbereitet Die optische Verschmutzungsanzeige ist ohne Funktion Schneiden Sie die Spitze des Dichtstopfens vor der Inbetriebnahme ► LVU-CD-10 Seite 36 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 37: Steuerungstyp „Standard" Bedienen / Einstellen / Betreiben
Hauptschalter ein- / ausschalten Schalten Sie das Aggregat über den Hauptschalter an der Steuerung ein bzw. aus. Ist das Aggregat ausgeschaltet, sind alle Komponenten bis zum Hauptschalter spannungsfrei. LVU-CD-10 Seite 37 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 38: Status Leds Ablesen
Der Motorschutzschalter ist werkseitig auf den verbauten Elektromotor abgestimmt und eingestellt. Eine Korrektur der Einstellung ist nicht erforderlich. Sollte der Motorschutzschalter auslösen, gehen Sie wie im Kapitel „Fehler und Fehlerbeseitigung“ auf der Seite 54 vor. LVU-CD-10 Seite 38 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 39: Steuerungstyp „Premium" Bedienen / Einstellen / Betreiben
Hauptschalter ein- / ausschalten Schalten Sie das Aggregat über den Hauptschalter an der Steuerung ein bzw. aus. Ist das Aggregat ausgeschaltet, sind alle Komponenten bis zum Hauptschalter spannungsfrei. LVU-CD-10 Seite 39 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 40: Status Leds Ablesen
Keine Störung / Kein Fehler. Die Auffangwanne ist voll. Der Motorschutzschalter hat ausgelöst. Der Fluid ist trocken. Fehlermeldung von der Koaleszier- und Separationseinheit Der maximale Differenzdruck am Koaleszier- und Separationselement ist erreicht. LVU-CD-10 Seite 40 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 41: Intervallsteuerung Einstellen
Beschreibung Betrieb permanent, Zeitwahlschalter ist ohne Funktion. Betrieb einmalig, Zeiteinstellung über Zeitwahlschalter. Betrieb einmal in 24 h, Zeiteinstellung über Zeitwahlschalter. Betrieb einmal in 7 Tagen, Zeiteinstellung über Zeitwahlschalter. LVU-CD-10 Seite 41 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 42: Zeitwahlschalter Einstellen
Der Motorschutzschalter ist werkseitig auf den verbauten Elektromotor abgestimmt und eingestellt. Eine Korrektur der Einstellung ist nicht erforderlich. Sollte der Motorschutzschalter auslösen, gehen Sie wie im Kapitel „Fehler und Fehlerbeseitigung“ auf der Seite 54. LVU-CD-10 Seite 42 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 43: Aggregat In Betrieb Nehmen
Verschmutzungsanzeige beachten - nur bei Ausführung „Standard“ Das Aggregat besitzt eine Verschmutzungsanzeige (3) die anzeigt wann die Schmutzaufnahmekapazität des Filterelements erreicht ist. Wechseln Sie das Filterelement spätestens bei einem Saugdruck von -0,4 bar. LVU-CD-10 Seite 43 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 44: Wartung Durchführen
Gefahr von Verbrennungen Lassen Sie das Aggregat vor allen ► Wartungsarbeiten abkühlen. Wartungsintervalle Halten Sie folgende Wartungsintervalle ein. Sichtprüfung durchführen Wasserbehälter prüfen / entleeren Pumpe auf Undichtigkeiten prüfen Filterelement wechseln LVU-CD-10 Seite 44 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 45: Sichtprüfung Durchführen
Wartung durchführen Sichtprüfung durchführen Prüfen Sie das Aggregat täglich auf Undichtigkeiten, versprödete Schläuche und Kabel. Tauschen Sie versprödete oder beschädigte Teile umgehend aus. LVU-CD-10 Seite 45 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 46: Wasserbehälter Prüfen / Entleeren
Wasserbehälter prüfen / entleeren Prüfen Sie den Füllstand am Wasserbehälter mehrmals täglich. Entleeren Sie den Wasserbehälter täglich. Das abgeschiedene Wasser, kann Teile von Kraftstoff enthalten. Entsorgen Sie das Wasser-Kraftstoffgemisch umweltgerecht. LVU-CD-10 Seite 46 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 47: Pumpe Auf Undichtigkeiten Prüfen
Wellendichtring. Dieses Sperrmedium verhindert, dass Diesel über die Welle austritt und sich unter Umständen oberhalb vom Elektromotor ansammelt und gegebenenfalls entflammt. Prüfen Sie die Pumpe, durch die Inspektionsöffnung, mindestens alle 3 Monate auf Undichtigkeiten. LVU-CD-10 Seite 47 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... - Seite 48 Ist die Pumpe feucht / nass -> gehen Sie zu Schritt 4. durch Öl oder Diesel Legen Sie das Aggregat still und kontaktieren Sie HYDAC. Schrauben Sie die Abdeckung mit den vier Schrauben fest. Die Prüfung ist erfolgreich abgeschlossen. LVU-CD-10 Seite 48 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc...
-
Seite 49: Filterelement Wechseln
Wartung durchführen Filterelement wechseln Zum Wechseln des Filterelements, gehen Sie wie folgt vor: LVU-CD-10 Seite 49 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... - Seite 50 Öffnen Sie den Deckel (2.1) vom Filter- und Koalesziergehäuse mit einem Gabelschlüssel (SW 46) im Gegenuhrzeigersinn. Entnehmen den Deckel (2.1) einschließlich dem Filterelement (2.4) nach oben aus dem Filter- und Koalesziergehäuse. LVU-CD-10 Seite 50 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26...
- Seite 51 Entsorgen Sie das verbrauchte Filterelement (2.4) und den O- Ring (2.3) umweltgerecht. Reinigen Sie den Deckel (2.1) und das Innere des Filter- und Koalesziergehäuse mit einem fusselfreien Tuch. LVU-CD-10 Seite 51 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26...
- Seite 52 Sie diesen anschließend von Hand im Uhrzeigersinn an. 10. Ziehen Sie den Deckel (2.1) vom Filter- und Koalesziergehäuse mit einem Gabelschlüssel (SW 46) im Uhrzeigersinn mit 50 Nm fest. LVU-CD-10 Seite 52 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26...
- Seite 53 Wartung durchführen 11. Schließen Sie die Belüftungsschraube (2.2) im Uhrzeigersinn. 12. Der Filterelementwechsel ist abgeschlossen. LVU-CD-10 Seite 53 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26...
-
Seite 54: Fehler Und Fehlerbeseitigung
Aggregat läuft LED leuchtet nicht. LED blinkt LED blinkt Prüfen Sie die Intervallsteuerung Intervalleinstellungen. ist aktiv. Nur bei Elektromotor / Steuerungstyp Pumpe läuft nicht „Premium“. LVU-CD-10 Seite 54 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... - Seite 55 Der Elektromotor ist Prüfen Sie die Zuleitung zum ohne Spannung. Filteraggregat. Falls erforderlich, tauschen Sie diese aus. Der Elektromotor / Kontaktieren Sie HYDAC. die Pumpe ist defekt. LVU-CD-10 Seite 55 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26...
- Seite 56 Filterelement. Falls erforderlich Dichtring. tauschen Sie diesen aus. Der Deckel am Ziehen Sie den Deckel am Filter- Filter- und und Koalesziergehäuse von Koalesziergehäuse Hand fest. ist unzureichend angezogen. LVU-CD-10 Seite 56 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26...
-
Seite 57: Kundendienst / Service
Inspektions- und Wartungsarbeiten unerlässlich. HYDAC SERVICE GMBH Friedrichsthaler Str. 15A, Werk 13 66540 Neunkirchen-Heinitz Deutschland Telefon: +49 (0) 6897 509 883 Telefax: +49 (0) 6897 509 324 E-Mail: service@hydac.com LVU-CD-10 Seite 57 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 58: Aggregat Außer Betrieb Nehmen
Aggregat stillsetzten Siehe Kapitel „Aggregat außer Betrieb nehmen“ Aggregat entsorgen Entsorgen Sie das Verpackungsmaterial umweltgerecht. Entsorgen Sie das Aggregat nach erfolgter Demontage und sortenreiner Trennung aller Teile umweltgerecht. LVU-CD-10 Seite 58 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 59: Ersatzteile
Ersatzteile Ersatzteile Nachfolgende Ersatzteile sind für das Aggregat bestellbar. Ersatzteilübersicht LVU-CD-10 Seite 59 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 60: Ersatzteilliste
5 Liter 6094990 Schlauch 6092841 Schwimmerschalter der Auffangwanne Motor- Pumpenbaugruppe 3871268 Filterelement, 5 µm N7ON-DC005-CA61H 3871269 Filterelement, 10 µm N7ON-DC010-CA61H 3871271 Filterelement, 30 µm N7ON-DC030-CA61H *) auf Anfrage LVU-CD-10 Seite 60 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 61: Technische Daten
10 °C unter dem Flammpunkt des verwendeten / eingesetzten Fluid. Elektrische Daten Versorgungsspannung Siehe Motortypenschild Leistungsaufnahme 370 W Schutzart IP 54 Länge Netzanschlusskabel 0,5 m mit Schukostecker LVU-CD-10 Seite 61 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... - Seite 62 Filter- und Koalesziergehäuse Aluminium Dichtungen HNBR / FKM Zulässiger 5 … 50 °C Umgebungstemperaturbereich oder mindestens 10 °C unter dem Flammpunkt des verwendeten / eingesetzten Fluid. Leergewicht ≈ 38 kg LVU-CD-10 Seite 62 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26...
-
Seite 63: Typenschlüssel
Abschaltung bei Filterelement verschmutzt Verschmutzungsanzeige = Verschmutzungsanzeige, optisch = Differenzdruckschalter, elektrisch (Nur in Verbindung mit Steuerungstyp Premium) Typenkennzahl = (Sie erhalten stets den aktuellen Typ) Ergänzung = ohne LVU-CD-10 Seite 63 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... -
Seite 64: Eu-Konformitätserklärung
(CE-Beauftragter) Geschäftsführer: Dokumentationsbevollmächtigter: Mathias Dieter, Dipl.Kfm. Wolfgang Haering Günter Harge Sitz der Gesellschaft: 66280 Sulzbach / Saar c/o HYDAC International GmbH, Industriegebiet, 66280 Sulzbach / Saar Registergericht: Saarbrücken, HRB 17216 Telefon: +49 (0) 6897 509 1511 Ust-Identnummer: DE 815001609 Telefax:... -
Seite 65: Stichwortverzeichnis
..............18 Entwässerungsleistung......... 65 Lagertemperaturbereich ........18 Ersatzteile............27, 63 Leckage..............60 Ersatzteilliste ............64 Leergewicht .............20, 67 EU-Konformitätserklärung ........70 Leistungsaufnahme .........20, 65 Leitungsinnendurchmesser........33 Leitungslänge ............33 LVU-CD-10 Seite 65 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26... - Seite 66 ............15, 57 Schlauchkupplung ..........58 Schmutzaufnahmekapazität ..... 28, 45, 59 Schutzart .............. 66 Schutzausrüstung..........15 Zahnradpumpe ..........65, 68 Schwimmerschalter ........24, 26, 64 Zielgruppe ............13 LVU-CD-10 Seite 66 / 68 BeWa LVU-CD-10 StdPrm 3993633a de 2015-08-26.doc 2015-08-26...
- Seite 68 HYDAC FILTER SYSTEMS GMBH Industriegebiet Postfach 1251 66280 Sulzbach/Saar 66273 Sulzbach/Saar Deutschland Deutschland Tel: +49 (0) 6897 509 01 Zentrale Fax: +49 (0) 6897 509 9046 Technik Fax: +49 (0) 6897 509 577 Verkauf Internet: www.hydac.com E-Mail: filtersystems@hydac.com...
