Installationsanleitung
Dunstabzug DFPQ5/DFPQ6/DFPQ9/DFPQ12
Einbauhaube
Betriebsarten: Abluft/Umluft
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallati-
onen und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In
der Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrich-
tungen, LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter
schalten, gelten als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für
einen sicheren und störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte
Leitungen nicht berührbar sein. Alte Installationen überprüfen.
Einsatzhöhe der Geräte: bis max. 2000 m ü. M.
Angaben über erforderliche Netzspannung, Stromart und Absicherung dem Typenschild entnehmen.

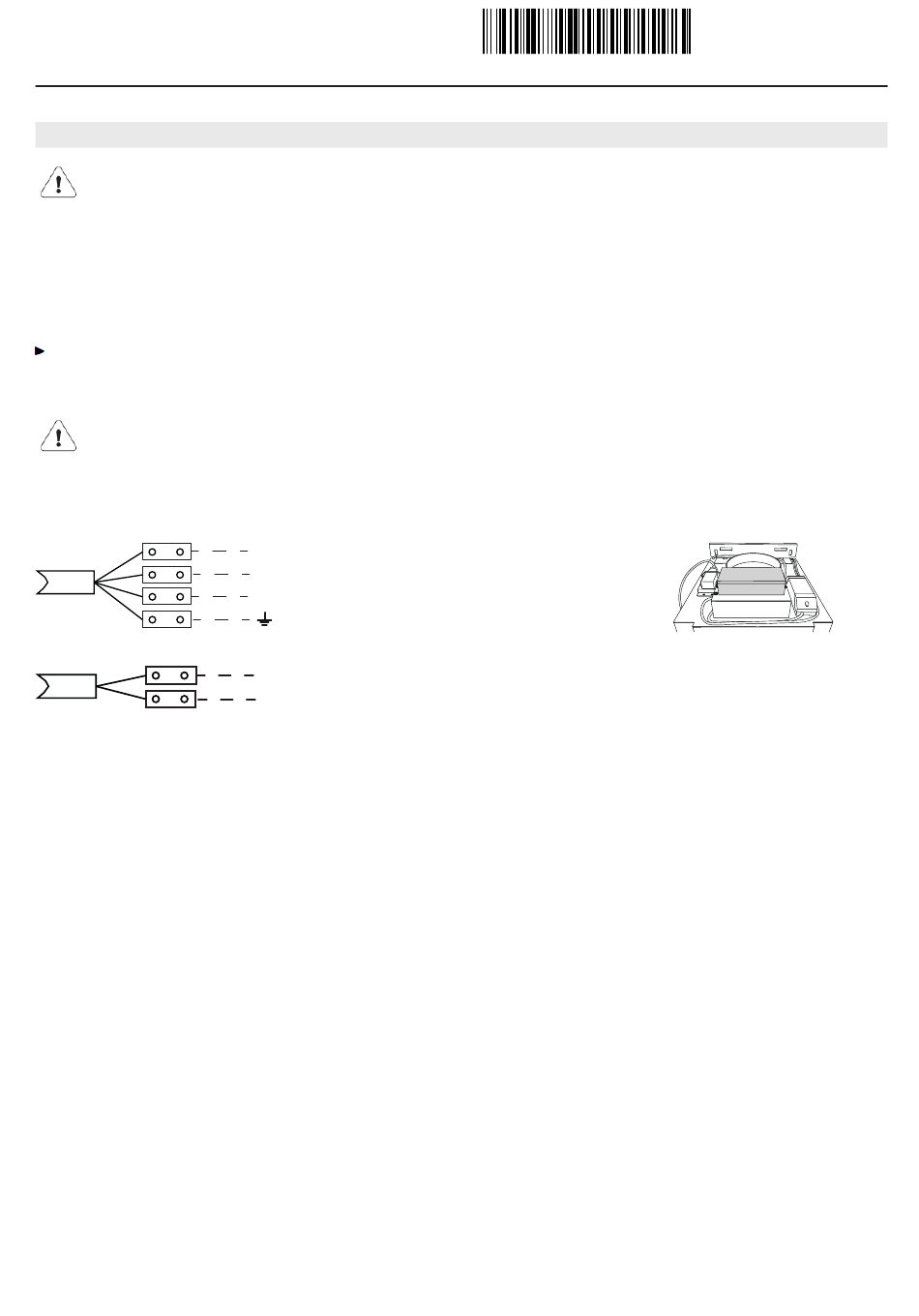

Optionen-Anschluss
Die Option darf nicht von einer zweiten Seite mit Netzspannung verbunden werden.
Ansicht X
Optionen-Anschluss
Fenster-Anschluss
N (blau) = Neutralleiter
N
L1 (braun) = Steuerleitung (geschalteter Polleiter)
L1
L
L (weiss) = Polleiter
(gelb/grün) = Schutzleiter
L (schwarz) = Polleiter
L
N (rot) = Neutralleiter
N
2
