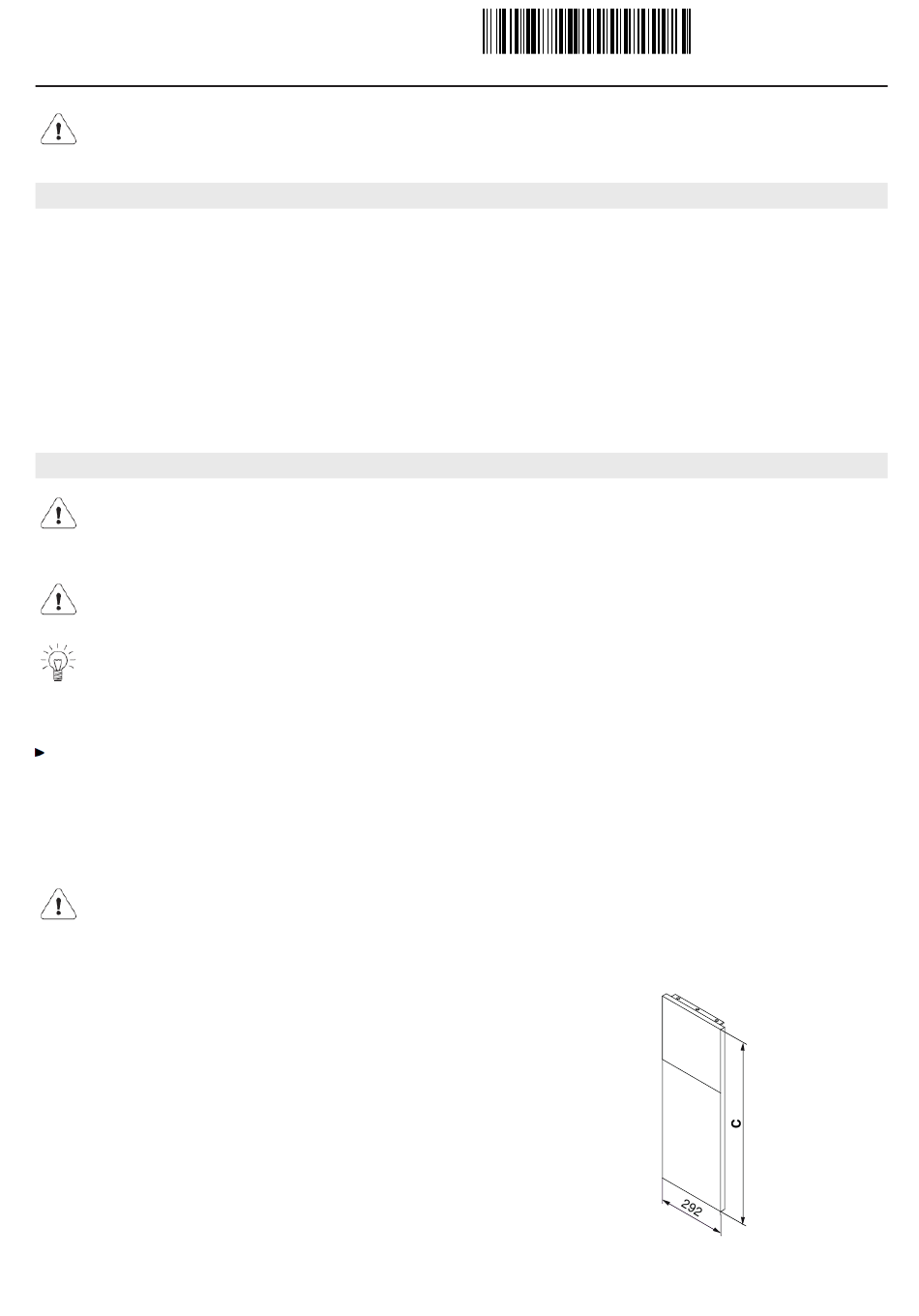

Installationsanleitung
Dunstabzug DFPQ5/DFPQ6/DFPQ9/DFPQ12
Einbauhaube
Betriebsarten: Abluft/Umluft
Die Installation darf nur durch fachkundiges Personal ausgeführt werden.
Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für:
61013 (DFPQ12, Baubreite 120 cm)
61014 (DFPQ9, Baubreite 90 cm)
61015 (DFPQ6, Baubreite 60 cm)
61016 (DFPQ5, Baubreite 55 cm)
H4.2608 (Motorengehäuse Abluft Standard)
H4.2606 (Motorengehäuse Umluft Standard, Einbauhaube)
H4.2607 (Motorengehäuse Umluft kurz, Einbauhaube)
H4.2774 (Motorengehäuse Abluft mit Optionenanschluss)
Allgemeine Hinweise
Bei gleichzeitigem Betrieb von Feuerungen (z.B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur
möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird.
Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z.B. durch nicht verschliessbare Öffnungen
in Türen oder Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Massnahmen.
Wird das Gerät über Gaskochfelder eingebaut, muss jede Kochzone mit einer Zündsicherung ausgestattet sein und die
Mindestabstände (siehe 'Abmessungen') müssen eingehalten werden.
Eine einwandfreie Reparatur kann nur gewährleistet werden, wenn jederzeit eine zerstörungsfreie Deinstallation des
kompletten Gerätes möglich ist.
Typenschild
Die Fettfilter entfernen. Das Typenschild befindet sich an der Innenseite des Gerätes.
Mitgeliefertes Installationszubehör
Alle Befestigungselemente sind im Lieferumfang enthalten.
Abluftbetrieb
Die Abluft darf nicht in einen Schornstein geführt werden, der für Abgase von gas- oder mit anderen Brennstoffen betrie-
benen Geräten benutzt wird.
Die örtlichen feuerpolizeilichen Vorschriften beachten.
Zubehörteile
Frontabdeckung
DFPQ5, DFPQ6, DFPQ9, DFPQ12
DFPQ5, DFPQ6, DFPQ9, DFPQ12
Umluftsatz für Oberschränke ohne Blende
Abschlussprofil
DFPQ5
DFPQ6
DFPQ9
DFPQ12
Fernbedienung
Höhe C
Artikel-Nr.
410-790 mm
H4.2614
791-1150 mm
H4.2615
H4.2630
Oberschranktiefe
351-370 mm
H4.2800
351-370 mm
H4.2801
351-370 mm
H4.2802
351-370 mm
H4.2803
H4.2809
1
Frontabdeckung
J61013.110-1
28.02.14
