5.2

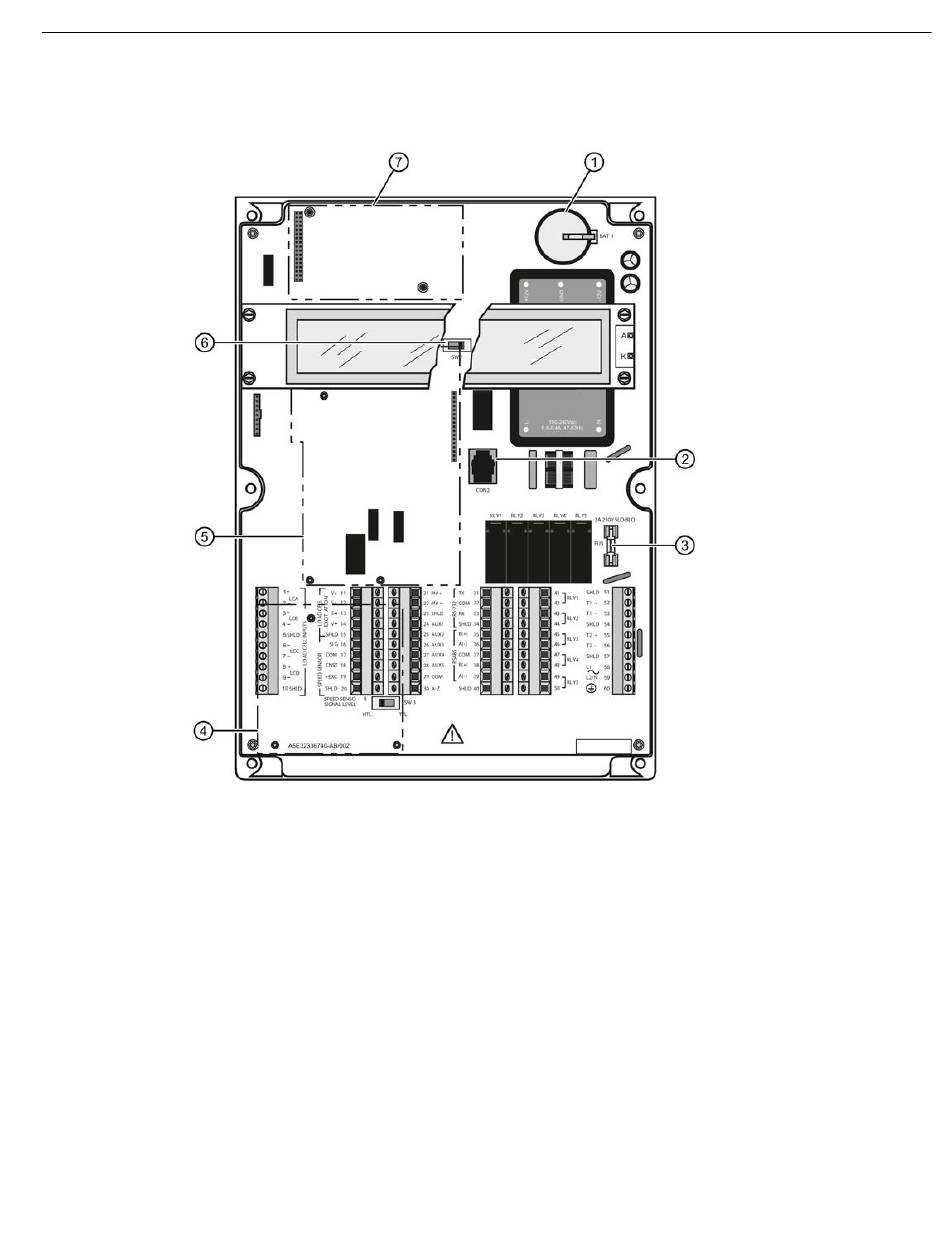

Layout

①
②
③
④
⑤
⑥
⑦
Bei Zulassungen für den eichpflichtigen Verkehr.
1)
Nicht mit dem BW500/L verfügbar.
2)
Um Kommunikationsstörungen zu verringern, ist das SmartLinx-Kabel entlang der rechten Seite zu
3)
verlegen.
Die LVDT-Karte muss entfernt werden, um an die Klemmen darunter zu gelangen.
4)
BW500 und BW500/L
Betriebsanleitung, 12/2016, A5E35574642-AD
Batterie, Speicherschutz
Port 3 (RJ-11)
Sicherung FU3
Optionale LVDT-Schnittstellenkarte
Optionale Analog I/O-Karte
Schalter ‚Zertifizierung'
1
Optionales SmartLinx-Modul
4
2
3
Installation
5.2 Layout
23
