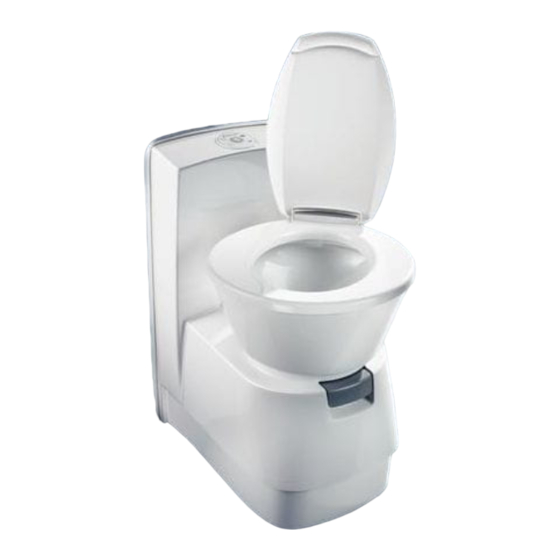

Dometic CT 3050 Einbauanleitung
Vorschau ausblenden
Andere Handbücher für CT 3050:
- Bedienungsanleitung (32 Seiten) ,
- Einbauanleitung (23 Seiten) ,
- Einbauanleitungen (253 Seiten)
Inhaltsverzeichnis
Werbung
Einbauanleitung
Kassettentoilette für Freizeitfahrzeuge
CT 3050
CTS 3050
CT 3110
CTS 3110
DE
EINBAUANLEITUNG
EN
INSTALLATION INSTRUCTIONS
FR
INSTRUCTIONS D'INSTALLATION
SE
MONTERINGSANVISNING
242 6013-84
CTW 3050
CTLP 3050
CTW 3110
CTLP 3110
KASSETTENTOILETTE
CASSETTE TOILET
TOILETTES A CASSETTE
KASSETTOALETT
MBA 02/2011
N 5
Deutsch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic CT 3050
Inhaltszusammenfassung für Dometic CT 3050
- Seite 1 Einbauanleitung Kassettentoilette für Freizeitfahrzeuge CT 3050 CTS 3050 CTW 3050 CTLP 3050 CT 3110 CTS 3110 CTW 3110 CTLP 3110 EINBAUANLEITUNG KASSETTENTOILETTE INSTALLATION INSTRUCTIONS CASSETTE TOILET INSTRUCTIONS D’INSTALLATION TOILETTES A CASSETTE MONTERINGSANVISNING KASSETTOALETT MBA 02/2011 242 6013-84 Deutsch...
- Seite 2 Svenska ........... 49 Dometic GmbH In der Steinwiese 16 D-57074 Siegen www.dometic.com © Dometic GmbH - 2009-2011 - Änderungen vorbehalten...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ......... . . Hinweise zu dieser Anleitung . -
Seite 4: Allgemeines
Anleitung sind urheberrechtlich geschützt und INFORMATION gibt Ihnen ergänzende und unterliegen den gewerblichen Schutzrechten. nützliche Hinweise. Kein Teil dieser Anleitung darf ohne die schrift- liche Genehmigung der Dometic GmbH, Siegen, reproduziert, kopiert oder sonstwie verwendet werden. Umwelthinweis Erklärung der verwendeten Symbole UMWELTHINWEIS gibt Ihnen nützliche... -
Seite 5: Haftungsbeschränkung
Störungen, die auf fehlerhafte Bedienung zurückzuführen sind, unterliegen nicht der Gewährleistung. Jede Veränderung am Gerät oder die Verwendung von Ersatzteilen, die keine Original - Dometic - Ersatzteile sind, sowie das Nichteinhalten der Einbau- und Bedienungsanleitung führt zum Erlöschen der Gewährleistung und zum Ausschluss von... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise 2.0 Sicherheitshinweise Bestimmungsgemäße Verwendung Diese Toilette ist für den Einbau und die Verwendung Freizeitfahrzeugen Caravan und Motorcaravan vorgesehen. Einbauhinweise Die Toilette muss grundsätzlich so eingebaut werden, dass sie für Servicearbeiten gut zugänglich ist, leicht aus- und eingebaut und ohne großen Aufwand aus dem Fahrzeug ent- nommen werden kann. -
Seite 7: Modellbeschreibung
Modellbeschreibung 3.0 Modellbeschreibung Erklärung der Komponeten Modellbezeichnung Beispiel : 3050 3110 oder für Einbau in Nasszelle (LP) S = freistehend, ohne Spülwassertank, mit Konsole W = freistehend mit inte- griertem Spülwas- sertank, mit Konsole LP =Low Profile, niedrige Konsole Kassettentoilette (Cassette Toilet) Abb. -
Seite 8: Einbau Der Toilette
Die Beschreibung zum Einbau der Servicetüre der Modelle CTW 3xxx mit integriertem Wasser- können beigelegten Dokument tank. Nutzen Sie zum Herstellen des Aus- (Dometic Seitz SK4, SK 5 ) entnehmen (optio- schnitts für die Tankklappe die Schablone (1) , nal und modellabhängig). Pkt. 5.3.1. Einbaubeschreibung Tankklappe finden Sie in Pkt. -
Seite 9: Aufstellen Der Toilette Ct 3Xxx
Einbau der Toilette 4.3.1 Aufstellen der Toilette CT 3xxx 4.3.1.1 Befestigen der Toilette CT 3xxx Nachdem die Toilette an der gewünschten Das freistehende Modell CT 3xxx besitzt keinen Position aufgestellt ist, schrauben Sie die integrierten Wassertank. Stellen Sie dieses Bodenplatte sechs (beiliegenden) Modell so auf, dass die dahinterliegende Wand... -
Seite 10: Einbau Des Kontroll- Und Bedienfelds Der Toilette Ct 3Xxx
Einbau der Toilette Um ein bessere Reinigung des Kassetten- Um das Bedienfeld in den Wandausschnitt ein- schachtes ermöglichen, erhält zusetzen, drücken Sie die Haltefedern Bodenplatte zwei Abdeckungen (1) der Kontroll- und Bedienfeldes zurück . Befestigungsschrauben ( nur CTx 3110). Abb. 14 Abb. -
Seite 11: Aufstellen Der Toilette Ctw 3Xxx Cts 3Xxx Und Ctlp 3Xxx
Einbau der Toilette 4.3.2 Aufstellen der Toilette CTW 3xxx 4.3.2.1 Anbringen des Wandhalters CTS 3xxx und CTLP 3xxx Befestigen Sie den Wandhalter ( Abb. 18) in der angegebenen Position (s. Abb. 20 u.Tabelle). Das Modell CTW 3xxx verfügt über einen einge- bauten Wassertank , während das Modell CTS 3xxx keinen Wassertank besitzt. -
Seite 12: Befestigen Der Toilette Cts 3Xxx, Ctw 3Xxx Und Ctlp 3Xxx
Einbau der Toilette 4.3.2.2 Befestigen der Toilette CTS 3xxx, CTW 3xxx und CTLP 3xxx Bringen Sie das komplette Toilettenmodul in die gewünschte Position vor dem Wandhalter. Heben Sie die Toilette an. Setzen Sie die Toilette dann so ab, dass das wandseitige Teil des Gehäuses in den Wandhalter eingehakt wird (Abb. -
Seite 13: Wasseranschluss
Einbau der Toilette Wasseranschluss Einbau der Tanklappe Der Anschluss der Wasserversorgung erfolgt Setzen Sie die Tankklappe ein bei Verwendung über ein Magnetventil (1) , das im Toilettenge- der Modelle CTW 3xxx mit integriertem Wasser- häuse angebracht ist. Befestigen Sie den tank. -
Seite 14: Entlüftung
Einbau der Toilette Entlüftung 4.6.2 Entlüftung bei SK 4 Stellen Sie im Boden eine Öffnung her ( Durch- 4.6.1 Entlüftung bei SK 5 messer ca. 12 mm). Führen Sie den Entlüft- Öffnen Sie die Durchführung (a) für den ungsschlauch in diese Öffnung ein. Entlüftungsschlauch im oberen Bereich des Türrahmens ( Spritzlack herausdrücken auf der Außenseite, durchbohren von der Innenseite). -
Seite 15: Elektrischer Anschluss
Einbau der Toilette Elektrischer Anschluss Beachten Sie bitte folgende Hinweise vor Installation der Kassettentoilette : 4.7.1 Systemschemata Schließen Sie die Toilette an eine eigene 4.7.1.1 Allgemeines Systemschema Spannungsversorgung über den Haupt- anschlussblock des Fahrzeugs an (Abb. 30). Die Toilette darf nicht direkt parallel zu VORSICHT! anderen Verbrauchern angeschlossen werden, da sonst Funktionsstörungen... -
Seite 16: Systemschema (Modell Ctw 3Xxx Mit Interner Wasserpumpe)
Einbau der Toilette 4.7.1.2 Systemschema (Modell CTW 3xxx mit interner Wasserpumpe) Versorgungsspannung : 12 V DC Querschnitt 12V-Anschlusskabel : 12V DC min. 0.75 mm² Absicherung Toilettensteuerung : 7.5 A (Automobilsicherung integriert) Stromaufnahme der Pumpe : max. 2 A Kontroll- und Bedienfeld Abb.
