Bezeichnung
LC-Display
1
Funktions-Taste
2
Hold/Licht-Taste
3
Range-Taste
4
Reset-Taste
5
MAX/MIN-Taste
6
Hz/Duty-Taste
7
Relativ-Taste
8
LPF-Taste
9
Wahlschalter
J
10 A Eingangsbuchse
K
µA/mA Eingangsbuchse Eingangsbuchse für Strommessung im µA- und mA-Bereich.
L
COM-Eingangsbuchse
M
Multifunktions-
N
Eingangsbuchse
Symbol
Bedeutung
AUTO
Die Auto-Range-Funktion ist aktiviert.
DC
Gleichspannungs/-strom-Messung
AC
Wechselspannungs/-strom-Messung
LPF
Tiefpass-Filter aktiviert
Das Batterie-Symbol erscheint, wenn die
Batterien des Multimeters schwach sind. Sie
sollten umgehend erneuert werden.
4

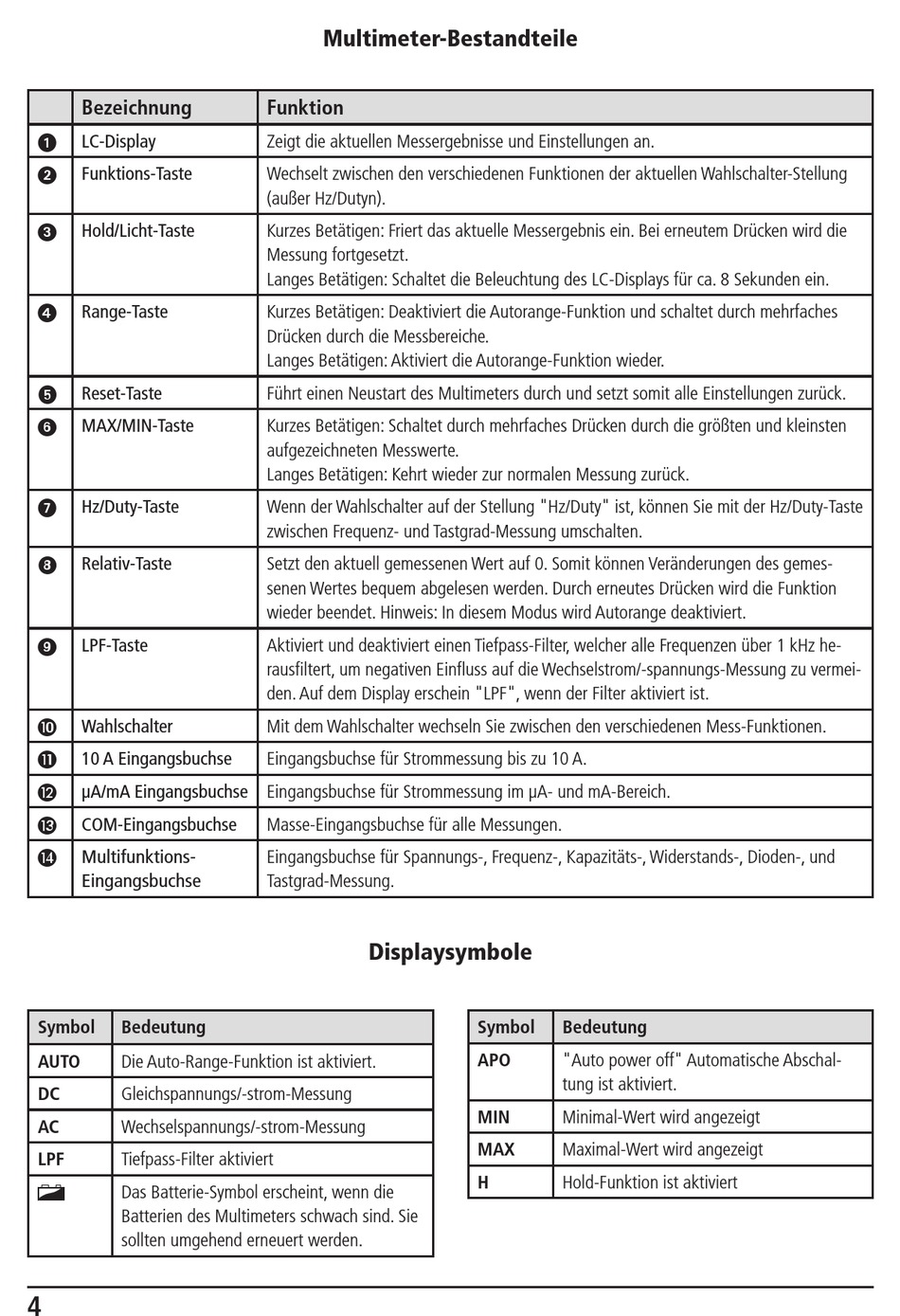

Multimeter-Bestandteile
Funktion
Zeigt die aktuellen Messergebnisse und Einstellungen an.
Wechselt zwischen den verschiedenen Funktionen der aktuellen Wahlschalter-Stellung
(außer Hz/Dutyn).
Kurzes Betätigen: Friert das aktuelle Messergebnis ein. Bei erneutem Drücken wird die
Messung fortgesetzt.
Langes Betätigen: Schaltet die Beleuchtung des LC-Displays für ca. 8 Sekunden ein.
Kurzes Betätigen: Deaktiviert die Autorange-Funktion und schaltet durch mehrfaches
Drücken durch die Messbereiche.
Langes Betätigen: Aktiviert die Autorange-Funktion wieder.
Führt einen Neustart des Multimeters durch und setzt somit alle Einstellungen zurück.
Kurzes Betätigen: Schaltet durch mehrfaches Drücken durch die größten und kleinsten
aufgezeichneten Messwerte.
Langes Betätigen: Kehrt wieder zur normalen Messung zurück.
Wenn der Wahlschalter auf der Stellung "Hz/Duty" ist, können Sie mit der Hz/Duty-Taste
zwischen Frequenz- und Tastgrad-Messung umschalten.
Setzt den aktuell gemessenen Wert auf 0. Somit können Veränderungen des gemes-
senen Wertes bequem abgelesen werden. Durch erneutes Drücken wird die Funktion
wieder beendet. Hinweis: In diesem Modus wird Autorange deaktiviert.
Aktiviert und deaktiviert einen Tiefpass-Filter, welcher alle Frequenzen über 1 kHz he-
rausfiltert, um negativen Einfluss auf die Wechselstrom/-spannungs-Messung zu vermei-
den. Auf dem Display erschein "LPF", wenn der Filter aktiviert ist.
Mit dem Wahlschalter wechseln Sie zwischen den verschiedenen Mess-Funktionen.
Eingangsbuchse für Strommessung bis zu 10 A.
Masse-Eingangsbuchse für alle Messungen.
Eingangsbuchse für Spannungs-, Frequenz-, Kapazitäts-, Widerstands-, Dioden-, und
Tastgrad-Messung.
Displaysymbole
Symbol
Bedeutung
APO
"Auto power off" Automatische Abschal-
tung ist aktiviert.
MIN
Minimal-Wert wird angezeigt
MAX
Maximal-Wert wird angezeigt
H
Hold-Funktion ist aktiviert
